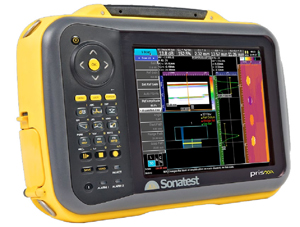

УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП HARFANG PRISMA PA

Превосходная производительность для решения большинства задач неразрушающего контроля

Максимальный функциональный набор ультразвукового дефектоскопа:

  • Поддержка режимов контроля УЗК, TOFD и ФАР
  • Уникальные курсоры для точных измерений
  • Возможность записи: 100% цифровая запись данных
  • UTStudio – быстрая и динамичная отчетность
  • Настраиваемое расположение изображений, более 25 вариантов

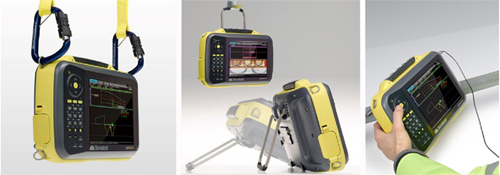

Серия ультразвуковых дефектоскопов Harfang Prisma — одно из последних технических разработок компании Sonatest. Значительно усовершенствованный ультразвуковой дефектоскоп является комплексным инструментом для ультразвукового контроля. Ультразвуковой дефектоскоп обладает простотой управления, имеет высокую производительность и высокую надежность в эксплуатации.

Ультразвуковые дефектоскопы Harfang Prisma оборудованы экраном наилучшего размера и разрешения среди приборов аналогичного класса. Интерфейсное меню является простым, интуитивно понятным и позволяет ускорить рабочий процесс, а превосходная поддержка полноэкранного режима отображения позволяет использовать сто процентов площади дисплея для отображения видов развертки. Все типы сканирования имеют многочисленные настройки палитры. Ультразвуковой дефектоскоп позволяет использовать все преимущества улучшенных режимов отображения — сглаживание, усреднение и построение контура.

В конструкции ультразвуковых дефектоскопов Harfang Prisma используется жесткое, амортизированное внутреннее шасси, заключенное в противоударный герметичный корпус, соответствующий классу защиты IP66. Дефектоскоп полностью защищен от мелкодисперсной пыли и струй воды.

Область применения ультразвуковых дефектоскопов Harfang Prisma достаточно широка. В список стандартных задач входит контроль сварных соединений, составление карты коррозии, контроль композитных материалов и материалов аэрокосмической отрасли.

Модель ультразвукового дефектоскопа Harfang Prisma PA

Технология ультразвуковых ФАР зарекомендовала себя как передовое средство неразрушающего контроля. Метод ФАР позволяет пользователю охватить более широкую область обследования, например, всю поверхность сварного шва без необходимости перемещать или изменять положение преобразователя. Это возможно благодаря поэтапному изменению угла сканирования и фокусного расстояния. Данная методика позволяет получить полную визуализацию результатов контроля.

В ультразвуковом дефектоскопе Harfang Prisma PA предусмотрено легкое и быстрое переключение между режимами UT и PA с помощью простого нажатия на кнопку без потери каких-либо данных или потери времени.

Предварительное 2D- и 3D-моделирование процесса контроля позволяет оператору менять расположение преобразователей на объекте контроля и исходя из полученных данных, оптимизировать настройки. Также модель контроля может быть отражена в общем отчете. Фокальные законы пересчитываются мгновенно после подтверждения любых изменений настроек. Возможность одновременного вывода нескольких сканов на экран дефектоскопа повышает производительность. Поддерживается отображение секторной развертки, видов сверху, сбоку и с торца, С-сканов.

Технические характеристики ультразвуковых дефектоскопов Harfang Prisma:

Harfang Prisma PA
Генератор
Конфигурация 16:16 или 16:64
Режим контроля Эхо-импульсный, передача/прием
Разъем для преобразователя I-PEX
Напряжение возбуждения От -25В до -75В (с шагом в 5В)
Генератор Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс)
Частота повторения импульсов От 3 Гц до 5 кГц
Форма импульса Отрицательный прямоугольный импульс (с активным фронтом)
Длительность импульса Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс)
Длительность фронта импульса 15 нс на нагрузке 50 Ом и 50 В
Выходное сопротивление <10 Ом
Синхронизация Датчик положения или по времени
Диапазон задержки фокусировки От 0 до 10 мкс (дискретность 2,5 нс)
Демпфирующий резистор н/д
Приемник
Усиление От 0 до 80 дБ (шаг 0,1 дБ), аналоговое усиление
Максимальное входное напряжение 200 мВ
Входное сопротивление 200 Ом
Диапазон рабочих частот От 200 кГц до 14 МГц
Аналоговые фильтры 3
Цифровые фильтры 10
Детектирование Полная волна, +/- полуволная, радиосигнал
Обработка сигнала Цифровые фильтры, сглаживание
Диапазон задержки фокусировки От 0 до 10 мкс (16 нс интерполированная дискретность до 3,8 нс)
Сбор данных
Архитектура 16 каналов, цифровая линия задержки и суммирования
Разрядность дискретизации 12-битный АЦП
Измерение амплитуды [0% to 100%] или [0% to 150%] высоты экрана
Обработка данных 16 бит/выборку
Запись данных Цифровой формат данных
Размер файла До 3 Гб
Частота дискретизации 65 МГц
Количество фокусных законов 128
Тип фокусировки Постоянная глубина, постоянный путь, постоянное смещение
Максимальная длина А-скана 4096 выборок
Субдискретизация От 1:1 до 1:128
Возбуждение По возбуждающему импульсу или стробу/IFT
Синхронизация триггера Датчик или внутренняя
Сканирование и виды
Поддерживаемые виды сканирования S-скан или L-скан
Количество сканов на экране 1 (вместе с 4 А-сканами)
Виды А, В, С, L, S-сканы, вид сбоку и сверху
Цветовые схемы 10
Количество разметок 17
Курсоры
Типы курсоров Декартовые, поле извлечения, угловые
Измерения Длина пути, глубина, расстояние по Х, АРК, AWS
АРК и ВРЧ
Количество точек АРК 16
АРК 1 кривая с 3 sub DAC (на каждый фокусный закон)
Количество точек ВРЧ 16
Диапазон усиления 40 дБ
Максимальная крутизна 50 дБ/мкс
Стробы
Стробы А-скана 4 строба на А-скан
(3 А-скана на S/L-скан)
Срабатывание строба По фронту/по пику
S / L-скан 1 поле извлечения
Световая индикация 1 светодиод (синхронизирован со всеми стробами и кривыми АРК)
Измерения (А-скан) По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами
Интерфейс и протоколирование
Служба помощи Описание активного параметра и советы по оптимизации
Проверка конфигурации Служба динамической справки и подбора значений параметров
Мастера настройки Конфигурирование, скорость звука, ноль, задержка, чувствительность, ВРЧ, АРК, АРД, активация элемента, датчик
Языки меню Английский, немецкий, французский, испанский, русский, китайский
Генерирование отчетов PDF — файл (развертка, настройки, измерения и др.), скриншоты PNG, логотип клиента
PDF Reader Позволяет просматривать любой загруженный файл PDF
Интерфейсы ввода/вывода
Датчик 1- или 2-осевой датчик положения
Цифровые входы 2 входные линии (5В ТТЛ)
Цифровые выходы 2 выходные линии (5В ТТЛ, 20 мА) для внешней сигнализации или управления
Аналоговые выходы 2 выходные аналоговые линии (0-2В)
Выход питания 5 В, 350 мА, ограничение по току
Корпус
Размеры (ВхШхГ) 205мм х 300мм х 90мм
Масса 3,5 кг (вместе с батареей)
Размер дисплея 8,4 дюймов (диагональ)
Разрешение дисплея 800 х 600
Количество цветов дисплея 260к (65535 цветов для палитры сигнала)
Тип дисплея TFT LCD, 450 Кд/м2, коэффициент отражения 2%
Порты USB 3 порта USB
Ethernet 100 Мбит/с
Питание
Тип батареи Интеллектуальный аккумулятор Li-ion
Количество батарей 1
Режим питания От батареи и от внешнего источника питания
Замена батарей Вручную, без дополнительных инструментов
Зарядка батарей Зарядка в приборе (во вкл. или выкл. состоянии), во внешнем зарядном устройстве (EN16392)
Срок службы батарей 7 часов в режиме UT, 6 часов в режиме PA
Условия работы
Класс защиты IP66
Рабочая температура От -10°C до 45°C (от 14°F до 113°F)
Температура хранения От -25°C до 60°C (от 13°F до 140°F)



Стандартный комплект поставки ультразвукового дефектоскопа Harfang Prisma PA:

  • Дефектоскоп Harfang Prisma PA,
  • руководство пользователя

Опции:

  • 2-осевой датчик для PA
  • IFT для PA
  • Датчик Y-сплиттер
