Ультразвуковой дефектоскоп А1211 Mini
Загрузка...
Ультразвуковой дефектоскоп А1211 Mini — прибор предназначен для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.

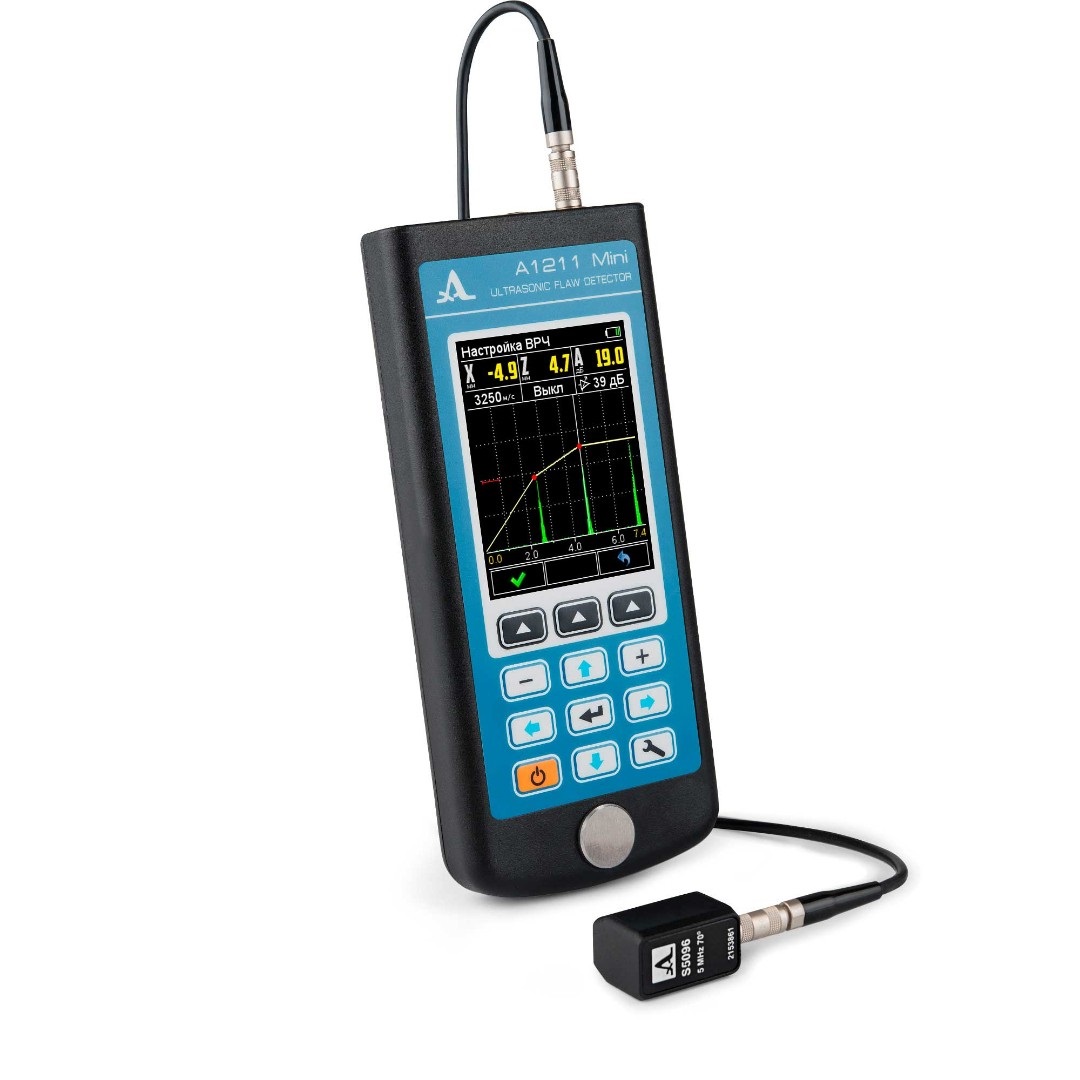

Миниатюрный ультразвуковой дефектоскоп А1211 Mini — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля. Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках. Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

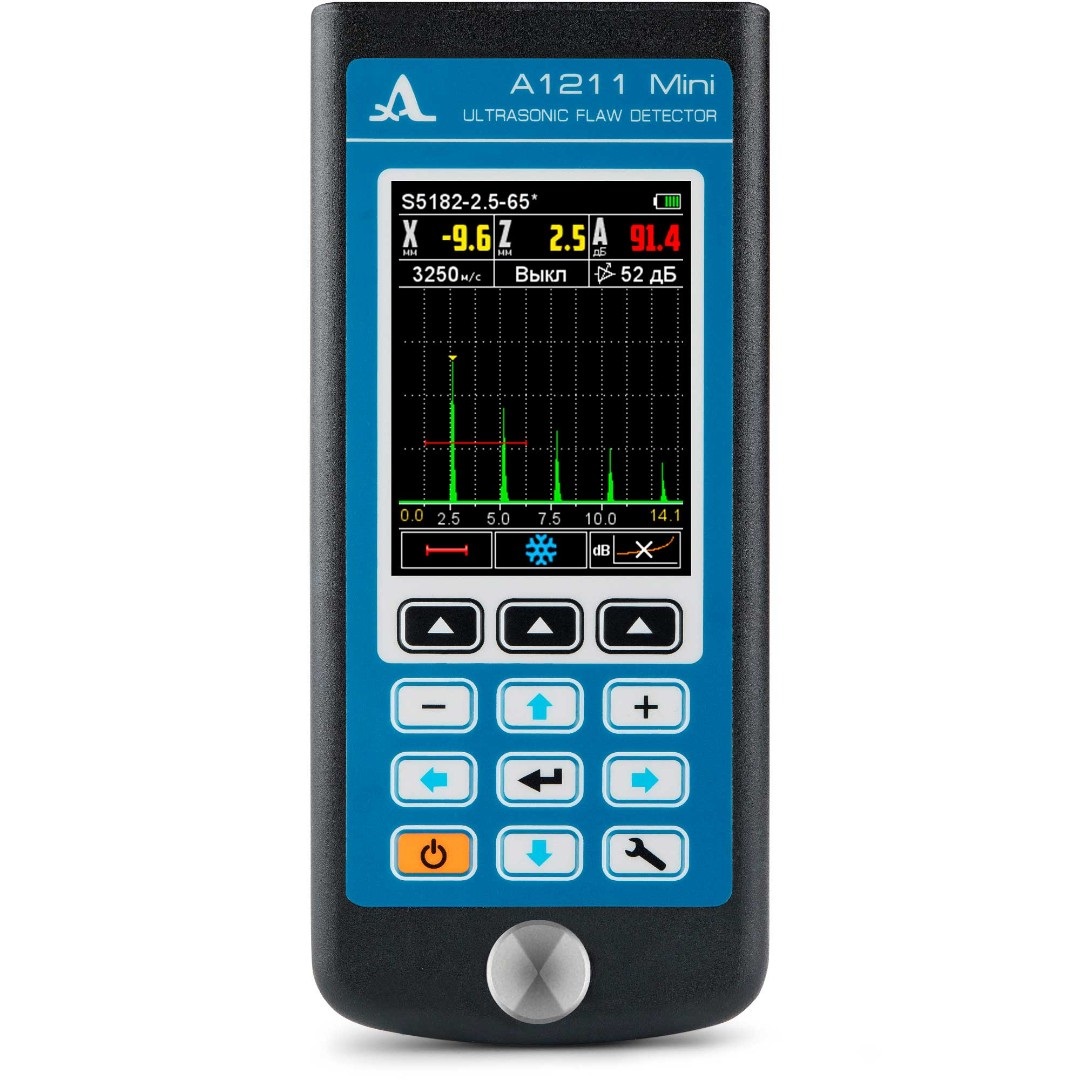

Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности дефектоскопа А1211 Mini:
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм — по глубине, мкс — время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Программное обеспечение для приема данных из прибора и сохранения их на ПК
- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Технические характеристики А1211 Mini:
| Параметр | Значение |
| Диапазон устанавливаемых скоростей ультразвука | 1 000 – 14 999 м/с |
| Номинальные рабочие частоты ультразвука | 0.5 – 15 МГц |
| Диапазон перестройки усиления | от 0 до 80 дБ |
| Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями | |
| с преобразователем S3568 2.5A0D10CL | от 5 до 900 мм |
| с преобразователем D1771 4.0A0D12CL | от 3 до 450 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) | ±(0,01H+0,2) мм |
| Диапазоны измерений координат дефекта (по стали) наклонным преобразователем 65° | |
| глубины | от 3 до 200 мм |
| дальности по поверхности | от 5 до 450 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта с наклонным преобразователем 65° | |
| глубины H | ±(0,03H+1) мм |
| дальности по поверхности L | ±(0,03L+1) мм |
| Диапазоны измерений координат дефекта (по стали) с наклонным преобразователем 70° | |
| глубины H | от 3 до 100 мм |
| дальности по поверхности L | от 5 до 250 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта с наклонным преобразователем 70° | |
| глубины H | ±(0,03H+1) мм |
| дальности по поверхности L | ±(0,03L+1) мм |
| Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника | ± 0,5 дБ |
| Номинальное напряжение питания | 3,7 В |
| Продолжительность работы от аккумулятора, не менее | 9 ч |
| Габаритные размеры электронного блока, не более | 161х70х24 мм |
| Масса электронного блока, не более | 210 г |
| Средняя наработка на отказ | 18 000 ч |
| Установленный срок службы | 5 лет |
| Диапазон рабочих температур | от -20 до +50 ºC |

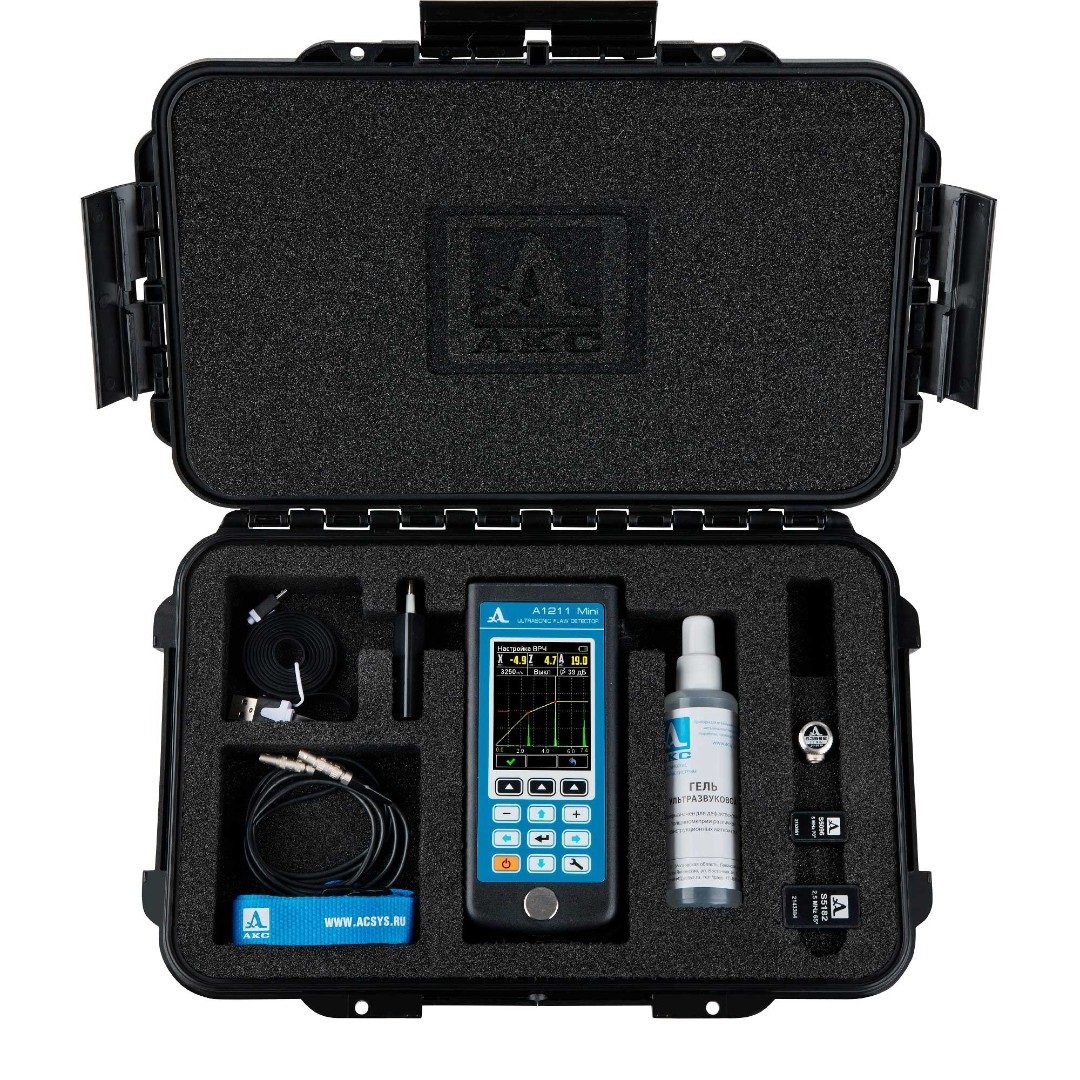

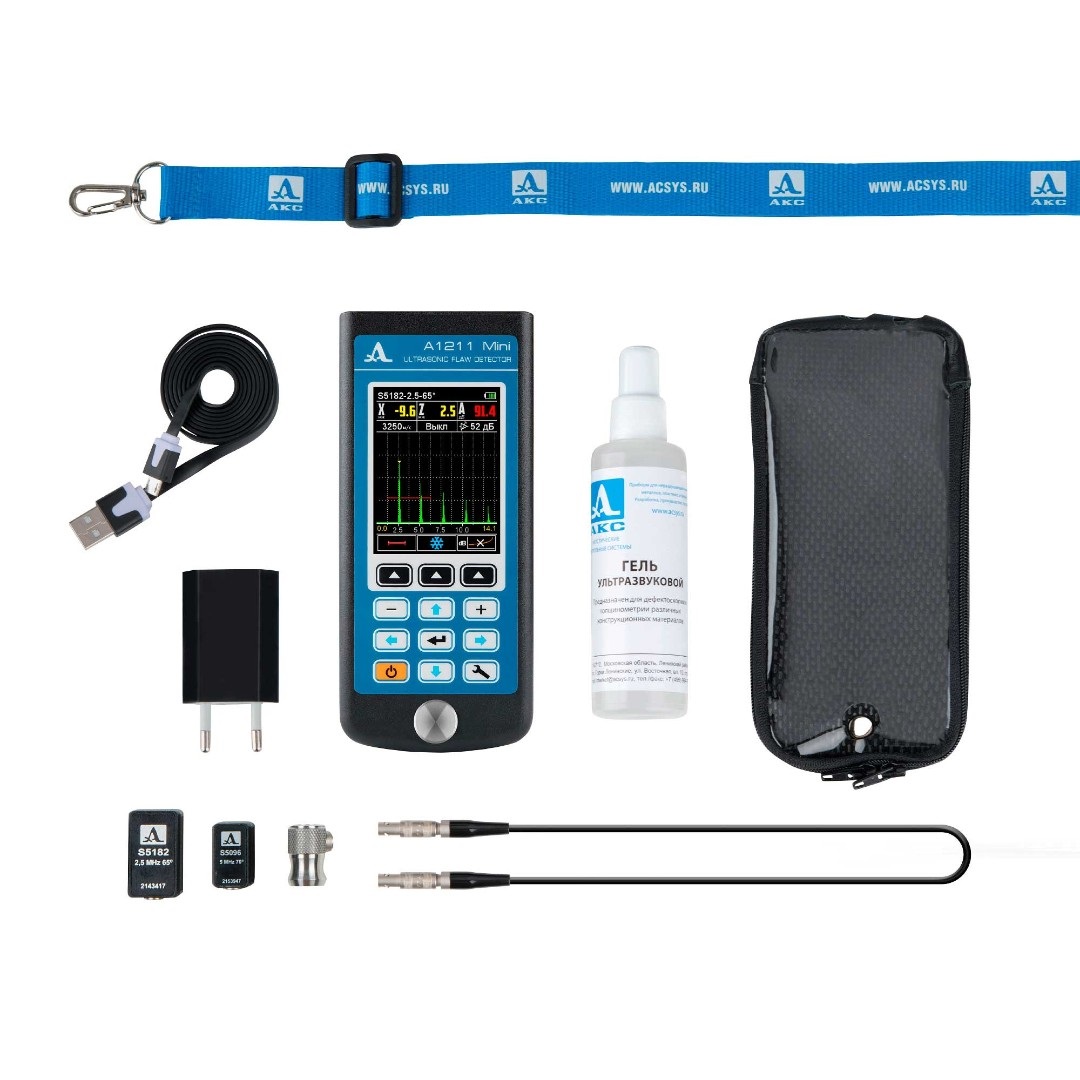

Базовый комплект поставки ультразвукового дефектоскопа А1211 Mini:
| Наименование |
| А1211 Mini — УЗ дефектоскоп |
| Преобразователь S3568 2.5A0D10CL |
| Преобразователь S5182 2.5A65D12CS |
| Преобразователь S5096 5.0A70D6CS |
| Кабель LEMO-LEMO одинарный 1,2 м |
| Адаптер 220 В — USB |
| Кабель USB A — Micro B |
| Компакт-диск с документацией и ПО |
| Чехол Т12 |
| Гель УЗ -30°C…+100°C, 0,1 кг |
| Жесткий кейс Т12 |
