Главная Товары Ультразвуковой контроль Дефектоскопы ультразвуковые Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР

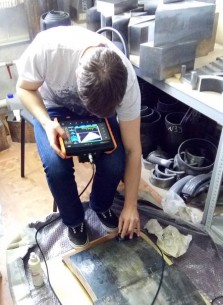

УСД-60 ФР — Российский ультразвуковой дефектоскоп с фазированной решеткой позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки)

Технические характеристики УСд-60ФР:

  • Развертка: мин.: 0–5 мм (сталь), макс.: 0–400 мм (сталь) с шагом 0,1 /  1  /  5  /  10 мм
  • Диапазон скоростей: 1000–9999 м / с
  • Демпфирование сигнала: 25 ом / 50 ом / 1000 ом
  • Входной импеданс: 50 ом / 600 ом
  • Зондирующий импульс: радиоимпульс, ± 50  В с регулируемой частотой и длительностью
  • Частота повторений ЗИ: от 20 до 400 Гц
  • Усилитель: широкополосный 0,4–20 МГц (– 6 дБ) с настраиваемыми узкополосными фильтрами
  • Диапазон регулировки усиления:100 дБ, с шагом 0,5; 1; 2 или 6 дБ
  • Временная регулировка чувствительности (ВРЧ): 2D ВРЧ (режим автоматического выравнивания чувствительности)

Режимы работы:

  • классический дефектоскоп,
  • дефектоскоп с ФАР
  • Детектирование:положительная или отрицательная полуволна, полное, радиосигнал, S-скан, В-скан, C-скан, D-скан, TOFD
  • Зоны контроля: две независимые зоны, индивидуальная логика определения дефектов.
  • Автоматическая сигнализация дефектов (АСД): световая для каждой зоны и звуковая,индивидуальная логика определения дефекта в зоне
  • Режимы работы АСД: Задаются для каждой зоны
  • Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по пику сигнала
    Измерение амплитуды в процентах от высоты экрана,в дБ относительно уровня порога в зоне,расчет эквивалентной площади отражателя по АРД
  • Дисплей: высококонтрастный TFT 640 × 480 точек; 135 × 100 мм
  • Память: 500 настроек с А-сигналом,5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
  • Интерфейс: USB
  • Вход датчика пути:одно- или двухкоординатный оптический энкодер
  • Время автономной работы: 8-10 часов от встроенного аккумулятора
  • Диапазон рабочих температур:от  –30 до 55 °C
  • Размер (В × Ш × Д):200 мм × 230 мм × 85 мм
  • Масса:1,4 кг с аккумуляторами

Базовый комплект дефектоскопа УСД-60 ФР:

  • Электронный блок со встроенным Li-ion аккумулятором – 1шт
  • Блок питания/Зарядное устройство – 1шт
  • Чехол с креплением на корпусе оператора – 1шт
  • USB кабель для связи с ПК — 1шт
  • Преобразователь 16ти элементный 5 МГц – 1 шт
  • Призма сменная для контроля плоских изделий –1шт
  • Призма сменная 55 град. –1шт
  • Преобразователь SF2512 – 1 шт
  • Преобразователь AN2540 — 1шт
  • Преобразователь DF5012 – 1 шт
  • Преобразователь AN5070 – 1 шт
  • Кабель Lemo00-Lemo00 1,5м – 1 шт
  • Кабель 2Lemo00-2Lemo00 1,5м – 1 шт
  • Комплект документации (паспорт, руководство пользователя,методика поверки, свидетельство о первичной поверке) – 1к-т
  • Компакт диск с программным обеспечением – 1шт
  • Кейс для транспортировки и хранения – 1шт
