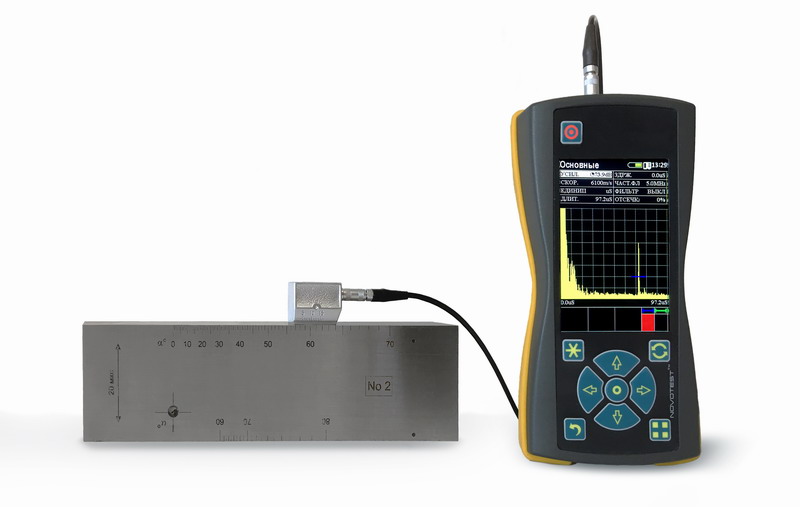

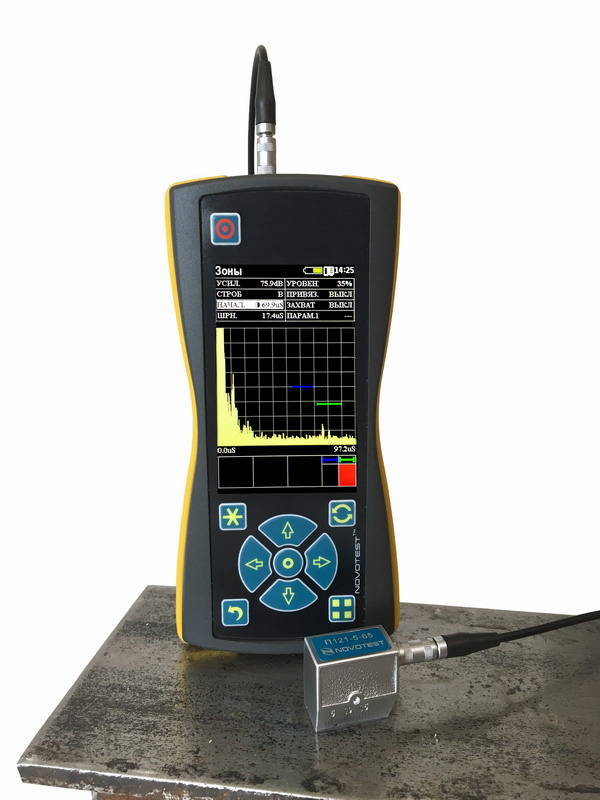

Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика. Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.

Корпус прибора небольшого размера позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.

Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами — бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.

Дефектоскоп УД2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент — в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.

Дефектоскоп оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа, изготовить специализированные образцы и преобразователи.

Отличительными особенностями данного прибора среди других дефектоскопов являются:

  • миниатюрные размеры
  • небольшой вес
  • цветной большой дисплей с высоким разрешением
  • наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
  • возможность работы с любыми пьезопреобразователями
  • частотный диапазон с плавной регулировкой от 1 до 10МГц
  • отображение шкалы развертки как в микросекундах, так и в миллиметрах
  • наличие всех необходимых режимов работы — АСД, ВРЧ, АРД
  • два независимых строба с индивидуально настраиваемой логикой срабатывания
  • автоматическое или ручное построение кривой ВРЧ (до 32 точек)
  • наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
  • наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
  • два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
  • построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
  • режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
  • возможность гибкой настройки интерфейса прибора
  • в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
  • архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
  • 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
  • мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.

Ультразвуковой дефектоскоп NOVOTEST УД2301 характеристики:

Диапазон измеряемых глубин (по стали), мм до 6000
Диапазон регулировки усиления 125 дБ, с шагом 0,5 дБ
Временная регулировка чувствительности (ВРЧ) диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Зондирующий импульс настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Память настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора
Рабочие температуры, град -20…+50

Подробные технические характеристики дефектоскопа:

  • Развертка
    мин.: 0 — 6 мкс
    макс.: 0 — 1000 мкс с шагом 25 нс
  • Задержка
    от 0 мкс до 1000мкс с шагом 25 нс
  • Максимальная толщина контролируемого материала
    до 6000 мм (эхо-режим)
  • Диапазон скоростей
    1000 — 9999 м/с
  • Задержка в призме
    0 — 100 мкс с шагом 25 нс
  • Демпфирование
    50 ом
  • Входной импенданс
    50 ом / 600 ом
  • Зондирующий импульс
    видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
  • Частота повторений ЗИ
    автоматически регулируемая от 10 до 600Гц
  • Отсечка
    компенсированная, 0 — 90% высоты экрана
  • Усилитель
    широкополосный 0.4-20 МГц (6 дБ)
  • Диапазон регулировки усиления
    125 дБ, с шагом 0.5 дБ
  • Временная Регулировка Чувствительности (ВРЧ)
    диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
  • Детектирование
    полное, радиосигнал (во всем диапазоне развертки), B-scan
  • Кривая Амплитуда-Расстояние (АРК)
    построение по 32 точкам, регулируемая по высоте
  • Зоны контроля
    две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов.
  • Автоматическая Сигнализация Дефектов (АСД)
    световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
  • Измерение временных интервалов
    от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
  • Измерение амплитуды
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    в дБ относительно кривой амплитуда-расстояние
  • Дисплей
    Цветной, TFT 480 х 320 точек 135 х 100 мм
  • Память
    до 32 гигабайт
  • Интерфейс
    USB
  • Разъемы преобразователей
    2 Lemo
  • Аккумулятор
    АА
  • Время работы
    до 5 часов с аккумулятором 2700 мА/ч
  • Внешнее питание
    блок питания от сети 220 В, 50Гц  AC
  • Диапазон рабочих температур
    от -20º C до +50° C
  • Размер (В x Ш x Д)
    160 мм x 80 мм x 38 мм
  • Масса
    610 грамм (0,61 кг) с аккумуляторами

Ультразвуковой дефектоскоп NOVOTEST УД2301 комплект поставки:

  • ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок)
  • преобразователи П111-5-К6, П121-5-65
  • кабель соединительный Lemo-Lemo
  • аккумуляторы АА – 3 шт., зарядное устройство
  • кабель для подключения к компьютеру
  • паспорт, руководство пользователя
  • кейс

Ультразвуковой дефектоскоп NOVOTEST УД2301 принадлежности:

  • калибровка
  • дополнительные преобразователи к дефектоскопу
  • дополнительные кабели к дефектоскопу
  • дополнительное зарядное устройство
  • стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
  • стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
  • стандартные образцы предприятия для настройки глубиномера (ступенька)
  • контактная жидкость (гель) для ультразвукового контроля
