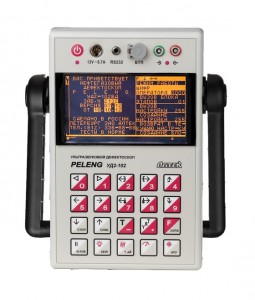

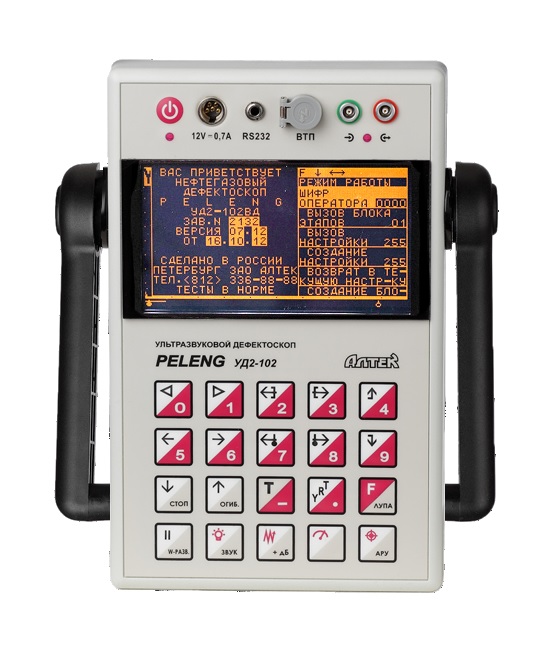

УД2-102 — ультразвуковой дефектоскоп, позволяющий выявлять внутренние дефекты в изделиях из металлов, сплавов и неметаллов широкой номенклатуры (в том числе — контроль сплошности сварных соединений).

Дефектоскоп УД2-102 способен работать в труднодоступных местах, на высоте и в опасных условиях, обеспечивает до 100 предварительных настроек, помогающих облегчить работу оператора и повысить производительность, предоставляяется возможность документировать результаты контроля.

Представление информации на экране:

  • А-развертка
    (в том числе режимы «СТОП-КАДР», «ЛУПА», «ОГИБАЮЩАЯ»)
  • W-развертка
    (изображение хода распространения лучей с указанием мест расположения дефектов)
  • В-развертка
    (визуализация контролируемого сечения)

Простой интерфейс:

  • ввод требуемых значений параметров как с использованием кнопок «БОЛЬШЕ”/”МЕНЬШЕ», так и непосредственно в цифровом виде
  • вызов основных режимов «горячими кнопками» и постоянная индикация их состояния
  • индикация требуемого и фактического значений чувствительности
  • постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий — номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов

Автоматическая сигнализация дефектов:

  • наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами. Независимое управление началом и концом строба, а также  возможность смещения строба
  • звуковая (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)

Автоматические режимы:

  • оптимизация длительности развертки
  • установка требуемых значений скоростей УЗК (для продольных и поперечных волн) в зависимости от материала и угла ввода
  • корректировка частоты следования зондирующих импульсов
  • настройка нуля глубиномера и чувствительности по опорному сигналу (через режим «СТОП-КАДР» или «ОГИБАЮЩАЯ»)
  • настройка на заданную эквивалентную площадь (эквивалентный диаметр) и определение эквивалентных размеров дефектов с помощью встроенной АРД-диаграммы»

Выравнивание чувствительности:

  • временная регулировка чувствительности (ВРЧ), задаваемая вручную
  • возможность автоматического выравнивания чувствительности  в зоне контроля(за счет ВРЧ или криволинейного порога) с помощью встроенной АРД-диаграммы
  • наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу

Измерение характеристик выявленных дефектов:

  • постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием «автоматической» метки, отслеживающей вершину максимального сигнала в стробе
  • измерение параметров для любых сигналов с использованием «ручной» метки (как для текущей А-разверти, так и для режима «СТОП-КАДР», В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала

Энергонезависимая память:

  • документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также  отчетов о проведении контроля
  • сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения  параметров
  • возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
  • возможность подключения дефектоскопа к ПЭВМ и сохранения  результатов контроля в Базе данных

Ультразвуковой дефектоскоп УД2-102 характеристики:

 Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо
зеркальный
зеркально-теневой(ЗТМ)
 Количество ультразвуковых каналов 1
 Основной индикатор дефектоскопа экран ЖК
 Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
светодиод на панели дефектоскопа
 Номинальное значение частоты УЗК, МГц 1,25;  1,8;  2,5;  5,0
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды 160
          низкой амплитуды 5
 Частота следования зондирующих импульсов УЗК, Гц 25 … 5000
 Типы разверток в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 … 80
 Глубина (амплитуда) ВРЧ, дБ не более 40
 Диапазон измерения глубины (для изделий из стали), мм 3 … 5000
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 … 8850
 Длительность А-развертки, мкс
         минимальная 12
         максимальная 3048
 Диапазон рабочих температур окружающего воздуха, 0С -10 … +50
 Масса, кг, не более: 1,2
 Габаритные размеры, мм, не более: 140x220x42

Ультразвуковой дефектоскоп УД2-102 комплект поставки:

  • Электронный блок с жидкокристаллическим дисплеем (от -10°С до + 50°С) — 1 шт.
  • Универсальная версия программного обеспечения — 1 шт.
  • Пьезоэлектрические преобразователи (ПЭП) — 6 шт.
  • Кабели — 5 шт.
  • Зарядное устройство – сетевой адаптер — 1 шт.
  • Программное обеспечение для ПЭВМ и база данных — 1 шт.
  • Кабель для подключения прибора к ПЭВМ — 1 шт.
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей — 1 шт.
  • Сумка для переноски дефектоскопа — 1 шт.
  • Дополнительная аккумуляторная батарея — 1 шт.
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр) — 1 компл.
