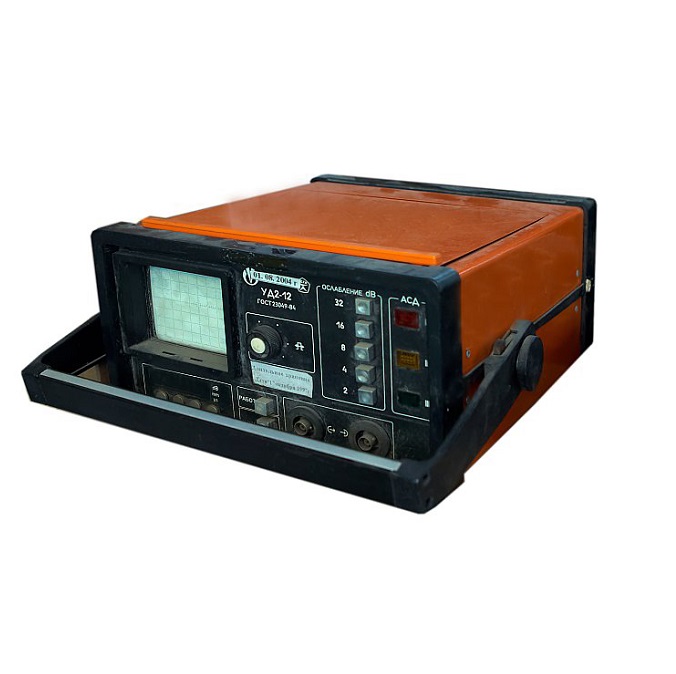

УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП УД2-12

УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП УД2-12

Тип оборудования: Дефектоскоп / Производитель дефектоскопа УД2 12 : Молдова / Серия: УД2 / Модель: УД2-12 / Описание: Ультразвуковой дефектоскоп для обнаружения дефектов внутри металла

Сертификаты на ультразвуковой дефектоскоп УД2-12:

Сертификат Госстандарта РФ. Дефектоскоп УД2-12 зарегистрирован под №18373-99 в Государственном реестре средств измерений.

Гарантия на ультразвуковой дефектоскоп УД2-12: 1 год.

Назначение дефектоскопа УД2-12:

• Выявление дефектов типа нарушения сплошности и однородности в сварных соединениях, материалах, полуфабрикатах и готовых изделиях.
• Измерение глубины залегания и определение координат дефектов, а также отношение амплитуд сигналов от дефектов.
• Использование для ручного контроля эхо-, теневым и зеркально-теневым методами, а также применение в малоканальных установках механизированного контроля.

Принцип действия ультразвукового дефектоскопа УД2-12:

Формируемый прибором зондирующий электрический импульс посредством пьезоэлектрического преобразователя (далее ПЭП) возбуждает в исследуемом изделии ультразвуковую волну (далее УЗ), фронт которой, отражаясь от области дефекта в материале, возвращается к приемному ПЭП, где преобразуется опять в электрический сигнал. Принятый сигнал усиливается и преобразуется к виду, удобному для регистрации и наблюдению. Зная скорость распространения УЗ волны в исследуемом материале и время ее прохождения от возбуждающего до приемного ПЭП, можно легко вычислить расстояние до дефекта, его координаты и размер. Все это выполняется дефектоскопом автоматически.

Технические возможности дефектоскопа УД2-12:

• Дефектоскоп обеспечивает контроль материалов со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с и затуханием продольных УЗК не более 3,9 дБ/см.
• Диапазон толщин контролируемого материала (по стали):- от 1 до 999 мм по цифровому индикатору;- от 1 до 5000 мм по экрану ЭЛТ.

В зависимости от области применения дефектоскоп комплектуется:

• контактными прямыми совмещенными и раздельно-совмещенными, наклонными совмещенными и раздельно-совмещенными преобразователями с номинальными частотами 0,62; 1,25; 1,8; 2,5; 5,0 MHz.
• блоком автономного питания, зарядным устройством для зарядки аккумуляторов автономного блока питания.
• раздельными трансформаторами для питания электронного блока от сети переменного тока с номинальным напряжением 24 V, 36 V, 220 V.

Особенности дефектоскопа УД2-12:

• индикация зоны и формы напряжения временной регулировки чувствительности (ВРЧ) на экране электронно-лучевой трубки;
• индикация изменения амплитуды сигнала в децибелах на цифровом табло;
• подключение внешних устройств для регистрации аналогового сигнала;
• регулировка амплитуды сигнала генератора с сохранением спектра;
• настройка импульсной части дефектоскопа по встроенному цифровому индикатору;
• компенсированная отсечка шумов с сохранением информации, содержащейся ниже уровня отсечки;
• измерение координат и глубины залегания дефектов без нормирования амплитуды сигналов
