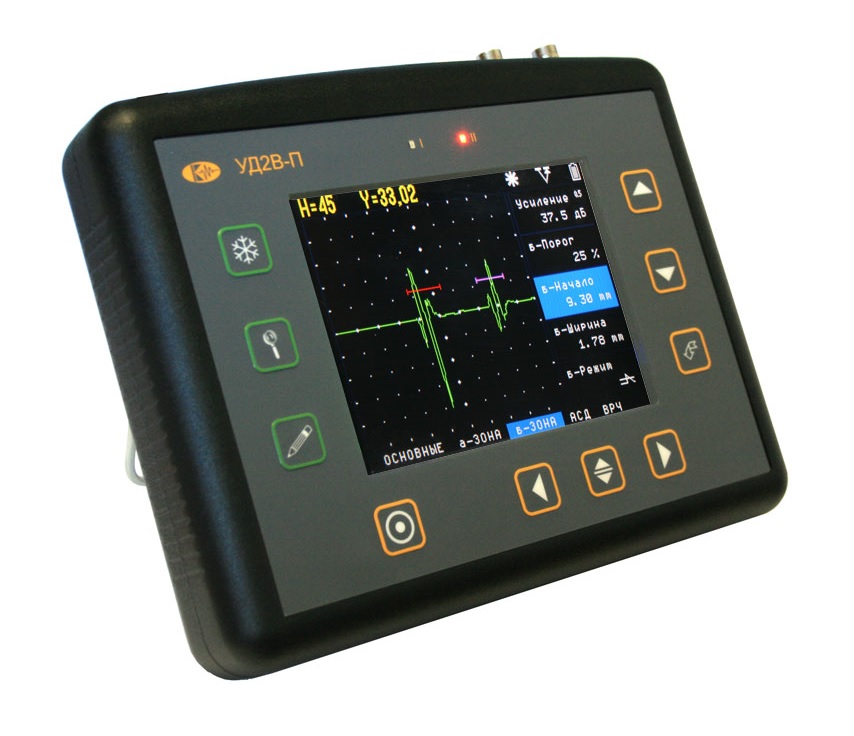

УД2В-П46 — обновленная версия выпускаемого с 2001 года ультразвукового дефектоскопа, получила ряд существенных преимуществ по сравнению с предыдущей моделью: установлен новый высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240, увеличена мощность генератора, установлен встроенный USB интерфейс. В остальном все возможности дефектоскопа сохранены, чтобы обеспечить преемственность при переходе на новую версию:
  • одновременное измерение амплитуды и координат положения максимума сигнала;
  • одновременное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя;
  • режим записи огибающей максимума сигнала в зоне контроля;
  • большая память настроек дефектоскопа и результатов ультразвукового контроля.
  • поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
  • возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП

Реализованный в ультразвуковом дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим «Заморозки по пикам» («Peak freezing»), когда ультразвуковой дефектоскоп запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе — по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля. Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Прибор имеет удобную функцию  протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов. Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.

Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации и странах СНГ.

Особенности:

  • развертка: от 2.9 до 2975 мм (сталь);
  • дисплей дефектоскопа УД2В-П46: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами;
  • 7 встроенных контуров согласования с номиналом 0,66мкГН, 1 мкГН, 2,2 мкГн, 3.3мкГН, 4,7мкГН, 6,8мкГН и 15мкГН;
  • работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК;
  • «заморозка» А-сигнала;
  • измерение дефектоскопом УД2В-П46 толщины по одному сигналу или между двумя сигналами;
  • точность индикации толщины: 0.001 при толщинах до 10 мм;
  • цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свете;
  • мощный генератор импульсов и высокая разрешающая способность приемного тракта;
  • функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс;
  • функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК;
  • функция огибающей максимума сигнал.

Программное обеспечение к ультразвуковому дефектоскопу УД2В-П46:

  • UdOscill — отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора
  • TestLogger — работа с настройками прибора, настройками датчиков и результатами
  • UD2VP Driver — usb драйвер для WinXP/Win7/Win8

Ультразвуковой дефектоскоп УД2В-П46 характеристики:

Развертка мин.: 0 — 4,1 мм (сталь); 0 — 1,37 мкс
макс.: 0 — 2975 мм (сталь); 0 — 1000 мкс
Задержка от -0,5 мкс до 994,5 мкс
Диапазон скоростей 1000 — 9999 м/с
Задержка в призме 0 — 100 мкс с точностью 0,01 мкс
Демпфирование 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс дефектоскопа 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ до 800 Гц в режиме максимальной частоты и 40 Гц
Усилитель дефектоскопа широкополосный 0.5-15 МГц (-6 дБ)
4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления дефектоскопа 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте
+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 — 80% высоты экрана
Зоны контроля дефектоскопа две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы АСД дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК — сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность дефектоскопа 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала
А-сигнал 80 мм x 70 мм; 220 x 200 точек
Память дефектоскопа 100 настроек с А-сигналом и названием,
1000 (50 файлов по 25) протоколов контроля
Интерфейс USB
Разъемы преобразователей 2 СР50 / BNC
Аккумаляторы 4 NiMh размер «D»
Время работы дефектоскопа не менее 8 часов
Питание внешний блок питания 220 В АС
Диапазон рабочих температур дефектоскопа от -25 до +55 °С
Размер дефектоскопа 170 мм x 225 мм x 45 мм
Масса дефектоскопа 2.5 кг с 4 аккумуляторами



Ультразвуковой дефектоскоп УД2В-П46 комплект поставки:

Базовый комплект поставки дефектоскопа УД2В-П46:

  • электронный блок дефектоскопа УД2В-П46;
  • блок питания 220В/9В;
  • кабель СР50-Lemo00 (2 шт.);
  • кабель F46USB для подключения к ПК;
  • преобразователь ультразвуковой П111-2,5-К12;
  • преобразователь ультразвуковой П111-5-К6;
  • преобразователь ультразвуковой П121-2,5-40;
  • преобразователь ультразвуковой П121-5-65;
  • комплект документации (руководство по эксплуатации, паспорт, сертификат о метрологической поверке);
  • кейс для переноски.

Универсальный комплект поставки дефектоскопа УД2В-П46:

  • электронный блок дефектоскопа УД2В-П46;
  • блок питания 220В/9В;
  • кабель СР50-Lemo00 (2 шт.);
  • отсек аккумуляторный «D»;
  • комплект аккумуляторов D 10 А/ч;
  • зарядное устройство;
  • защитный чехол с блендой и креплением на корпусе оператора;
  • кабель F46USB для подключения к ПК;
  • преобразователь ультразвуковой П111-2,5-К12;
  • преобразователь ультразвуковой П111-5-К6;
  • преобразователь ультразвуковой П121-2,5-40;
  • преобразователь ультразвуковой П121-5-65;
  • диск с программным обеспечением для ПК;
  • комплект документации (руководство по эксплуатации, паспорт, сертификат о метрологической поверке);
  • кейс для переноски.

Авиакомплект поставки дефектоскопа УД2В-П46:

  • электронный блок дефектоскопа УД2В-П46;
  • блок питания 220В/9В;
  • кабель СР50-Lemo00 (2 шт.);
  • отсек аккумуляторный «D»;
  • комплект аккумуляторов D 10 А/ч;
  • зарядное устройство;
  • защитный чехол с блендой и креплением на корпусе оператора;
  • кабель F46USB для подключения к ПК;
  • преобразователь ультразвуковой П111-2,5-К12;
  • преобразователь ультразвуковой П111-5-К6;
  • преобразователь ультразвуковой П121-2,5-40;
  • преобразователь ультразвуковой П121-5-65;
  • преобразователь ультразвуковой П112-10-4/2;
  • преобразователь ультразвуковой П112-5-12/2;
  • преобразователь ультразвуковой П121-2,5-65;
  • преобразователь ультразвуковой П121-1,8-ПР60;
  • преобразователь ультразвуковой П121-1,25-ПР63;
  • преобразователь ультразвуковой П111-5-К10;
  • диск с программным обеспечением для ПК;
  • образец стандартный РСО-УЗЛ;
  • образец стандартный РСО-УЗШ;
  • комплект документации (руководство по экплуатации, паспорт, сертификат о метрологической поверке);
  • кейс для переноски.
