Главная Товары Вихретоковый контроль Дефектоскопы вихретоковые Ультразвуковой и вихретоковый дефектоскоп УД3-307ВД

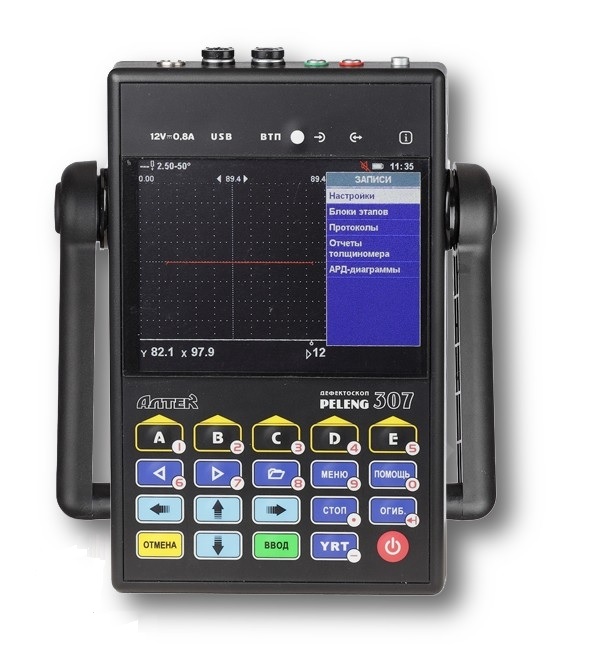

УД3-307ВД (PELENG-307) — прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии.

Семейство дефектоскопов «PELENG», в составе которого выпускается УД3-307ВД — это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии.

Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25С … +50С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка – одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления. Прибор способен работать также в качестве толщиномера.

Ультразвуковой дефектоскоп:

  • частотный диапазон 0,4 .. 10 МГц
  • работа как с отечественными, так и с зарубежными преобразователями
  • А-развертка
  • В-развертка (визуализация  контролируемого сечения)
  • W-развертка (изображение  хода лучей с указанием мест расположения дефектов)
  • автоматическая установка длительности развертки в зависимости от длительности зоны контроля
  • обобщенные АРД (AVG, DGS) -диаграммы используются для:
    1. настройки на выявление дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности)
    2. автоматического определения эквивалентного размера выявленного дефекта
    3. автоматического расчета временной регулировки чувствительности или криволинейного порога
  • индивидуальные АРД (AVG, DGS) -диаграммы для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму
  • три уровня чувствительности (поисковый, оценочный, браковочный) в виде трех разноцветных порогов на экране
  • автоматическое или ручное измерение характеристик дефекта (координаты, условные и эквивалентные размеры)
  • автоматическая установка скорости ультразвуковых колебаний в зависимости от угла ввода преобразователя и выбранного материала
  • автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ – 64
  • режим учета кривизны поверхности изделия при расчете координат дефекта
  • режим оценки затухания
  • слежение за акустическим контактом
  • две зоны контроля
  • полуавтоматическая настройка глубиномера и чувствительности
  • возможность просмотра сигнала в непродетектированном виде
  • корректировка частоты следования зондирующих импульсов (20…5000 Гц)
  • вспомогательные режимы стоп-кадр, огибающая – включение одной кнопкой
  • возможность работы с DAC-кривыми
  • автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели дефектоскопа

Ультразвуковой толщиномер:

  • разрешающая способность до 0,01 мм
  • минимальная измеряемая толщина 0,8 мм
  • измерения по первому донному сигналу или по двум донным сигналам контролируемого сечения
  • измерения толщины материала без учета толщины покрытия
  • наличие А-развертки, позволяющей производить измерения в сложных случаях
  • создание отчетов о измерении толщины в виде таблицы

Вихретоковый дефектоскоп:

  • предназначен для выявления поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
  • информация представляется в виде бегущей развертки или комплексной плоскости
  • автоматическая остановка развертки при удалении преобразователя от объекта контроля
  • динамический и статический режимы контроля
  • слабая зависимость сигнала от наклона преобразователя
  • специальные насадки для сохранения перпендикулярного положения преобразователя на криволинейных поверхностях

Интерфейс:

  • функциональные кнопки под экраном
  • цифровая клавиатура
  • принцип «одна кнопка – одна функция»
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
  • защита паролем результатов контроля и настроек от случайного удаления

Ультразвуковой и вихретоковый дефектоскоп УД3-307ВД характеристики:

 Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо
зеркальный
зеркально-теневой (ЗТМ)
 Методы вихретокового контроля, реализуемые дефек­то­ско­пом фазовый
амплитудный
 Режимы вихретокового контроля динамический
статический
 Количество ультразвуковых каналов 1
 Количество вихретоковых каналов 1
 Основной индикатор дефектоскопа цветной TFT экран
 Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
2 светодиода на панели дефектоскопа
светодиод на вихретоковом преобразователе
 Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды 120
          низкой амплитуды 4,5
 Частота следования зондирующих импульсов УЗК, Гц 20 … 5000
 Типы разверток
          в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
          в режиме вихретокового контроля бегущая развертка
комплексная плоскость
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 … 80
 Диапазон регулировки усиления вихретокового канала, отн.ед. 0 … 80
 Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм 0,01
 Глубина (амплитуда) ВРЧ, дБ не более 80
 Используемые вихретоковые преобразователи
серии ПН –
для магнитных сталей
(частота 10…100 кГц)
серии ПФ –
для немагнитных сталей, титана, алюминия и пр.

(частота определяется преобразователем)

 Амплитуда сигнала задающего генератора вихретокового канала, В 0,8;  1,5;  3,4;  8,3
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 … 32221
 Длительность А-развертки, мкс
         минимальная 1,33
         максимальная 10992
 Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
 Диапазон измерения толщины (для изделий из стали), мм 3 … 5000
 Диапазон рабочих температур окружающего воздуха, 0С -25 … +50
 Масса, кг, не более: 1,35
 Габаритные размеры, мм, не более: 140x220x42

Ультразвуковой и вихретоковый дефектоскоп УД3-307ВД комплект поставки:

Комплект поставки УД3-307ВД (универсальная версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и универсальной версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-307ВД (нефтегазовая версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтегазовой версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-307ВД (нефтехимическая версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтехимической версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-307ВД (теплоэнергетичеккая версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и теплоэнергетической версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-307ВД (подъемно-транспортная версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и подъемно-транспортной версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-307ВД (судостроительная версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и судостроительной версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-307ВД (атомноэнергетическая версия)

  • Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и атомноэнергетической версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П121–5–70°, П112–5–12/2, П111–2,5–K12
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Головные телефоны (наушники)
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации (2 части), Паспорт)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
