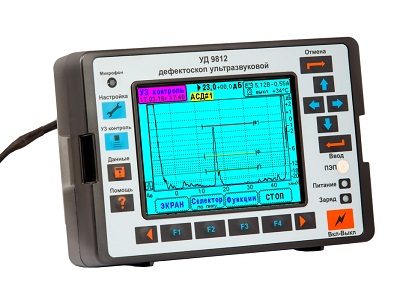

Ультразвуковой дефектоскоп общего назначения УД9812 «Уралец»:

Группа 3 по ГОСТ 23049-84, предназначен для выполнения ручного ультразвукового контроляширокой номенклатуры изделий толщиной от 0,5 мм до 6000 мм из металлов и пластмасс на наличие дефектов типа нарушения сплошности и однородности материалов. Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них по ГОСТ Р 55724-2013.

Ультразвуковой дефектоскоп УД9812 «УРАЛЕЦ» разрабатывался научными сотрудниками Российской Академии Наук. Ими был обобщен опыт ультразвукового неразрушающего контроля в машиностроении, тепловой и атомной энергетике, полученный в 80-90-е годы.

      Специалисты в сфере приборостроения, радиоэлектроники, физики, разработке оборудования для ультразвуковой дефектоскопии учли в конструкции и технических возможностях дефектоскопа все вопросы, которые возникают у специалистов по неразрушающему контролю при выборе дефектоскопа, и при работе «в поле», в т.ч. при ультразвуковом контроле качества сварных швов:

  •   дефектоскоп максимально облегчен, его вес составляет 1,240 г с аккумуляторами;
  •  прибор снабжен износостойкой мембранной клавиатурой, стойкой к агрессивным средам. Под клавиши никогда не попадет масло, грязь и кнопки не выйдут из строя;
  • учли негативный опыт в конструкции кабелей и направлении расположения разъемов прибора: разъемы находятся на задней панели дефектоскопа, они не мешают при работе;
  • учли хрупкость одножильных кабелей, в настоящее время предприятием ООО «ИЦ Физприбор» производятся только многожильные кабели с мягкой оболочкой из ПВХ и защитным морозостойким силиконовым кембриком от истирания

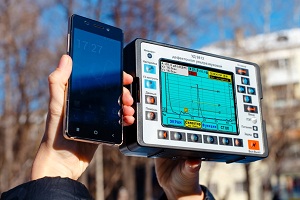

  • приборы НК часто эксплуатируются в широком диапазоне внешнего освещения: от полумрака до весеннего солнечного света. Поэтому в дефектоскопе установили дисплей, читаемый при солнечном свете (sun light readable);
  •  предусмотрены интересы дефектоскопистов, работающих в больших цехах, где есть сварочное и другое энергоемкое оборудование: в источнике питания находится «самовосстанавливающийся» предохранитель. При броске напряжения он срабатывает, и чувствительный электронный прибор, перейдя в автономный режим на аккумуляторы, оказывается вне зоны опасности;
  •  еще для специалистов по УЗК очень важный момент – значительное сокращение времени на настройку акустического тракта и на оформление заключения по неразрушающему контролю, особенно после длительной командировки. Большая память УД9812 позволяет не только сохранить данные контроля, но и быстро передать информацию в заключение (протокол по дефектоскопии) на компьютер. Останется только распечатать и подписать документ. Программное обеспечение здесь;
  •  руководство по эксплуатации писалось не просто как покнопочная инструкция, а как учебник — рекомендация. Он есть в открытом доступе на сайте;
  •  программное обеспечение дефектоскопа, руководства по эксплуатации всех приборов, а также все написанные методики и инструкции по УЗК выложены на сайте в свободном доступе;
  •  а еще большое удобство, как для обучения дефектоскопистов, так и для организации автоматизированного оперативного ультразвукового контроля, это наличие связи по каналу USB в реальном времени с электронными устройствами;
  •  электроакустический тракт прибора (генератор зондирующих импульсов и приемник) поддерживает работу с любыми согласованными ультразвуковыми преобразователями с частотой от 0,6 до 16 МГц. Прибор совместим с УЗ ПЭП зарубежного производства (фирм Krautkramer, Panametrics, Sonatest и др.);
  •  о «мелочах» типа корпуса из ударопрочного пластика и обязательного жесткого входного контроля всех электронных компонентов и материалов писать не будем, так как такие вопросы сейчас учитывает каждый уважающий себя производитель оборудования для ультразвукового неразрушающего контроля.

Также много приятных новшевств, касающихся непосредственно технических возможностей и характеристик прибора:

Главные отличительные особенности:

  • Универсальный способ настройки глубиномера «авторасчет».
  • Режим временной регулировки чувствительности «теоретический расчет» (замена АРД диаграмм, АРД шкал).
  • Режим ультразвукового толщиномера – способ измерений по переходу сигнала через ноль.
  • Встроенный диктофон.
  • Связь с компьютером USB 2.0 (отображение экрана прибора на мониторе ПК в реальном времени).

Общие характеристики

Методы ультразвукового контроля эхо-, эхо-теневой, зеркальный, зеркально-теневой
Режим работы Дефектоскоп, толщиномер
Индикатор дефектоскопа цветной матричный дисплей TFT 320*240 точек
Диапазон прозвучивания изделий из стали эхо-методом 2 ÷6000 мм (сталь)
Диапазон частот 0,6 — 12 МГц
Диапазон настройки чувствительности 100 дБ
Временная регулировка чувствительности 2000 точек (диапазон 80 дБ)
Габаритные размеры дефектоскопа 185 × 125 × 80 мм
Вес с аккумулятором 1,3 кг

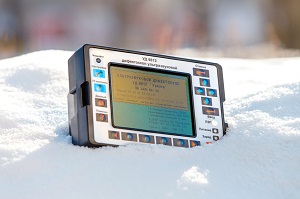

Диапазон рабочих температур  −10° ÷ +45°С.
(При эксплуатации прибора в теплозащитном кожухе нижняя граница рабочего диапазона температур понижается до −30°С)
Верхнее значение влажности 98% при температуре 35°С.
Климатическое исполнение и категория изделия IP 67
Интерфейс связи с ПК USB 2.0
Часы и календарь Да
Будильник Да (2 шт)
Индикация температуры прибора Да
Запоминание текущих настроек при выключении прибора Да

 Питание прибора

Аккумулятор (4шт) NiMH, тип D, емкость 10 А*ч
Время непрерывной работы от аккумулятора 12 часов
Сетевой источник питания ИП-9414 (50 или 60 Гц, 160÷240В)
Автовыключение при пониженном напряжении сети (менее 160В) Да
Схема защиты от короткого замыкания Да
Одновременное питание прибора и заряд аккумулятора Да
Время заряда аккумулятора 5 часов
(при выключенном приборе УД9812)
Потребляемая мощность от сети переменного тока не более 20 Вт
Индикация напряжения и тока заряда (разряда) аккумулятора Да

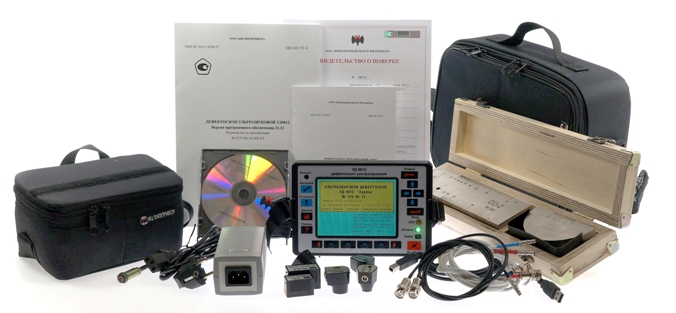

Комплекты     БАЗОВЫЙ     УЧЕБНЫЙ         СТАНДАРТ      НЕФТЕГАЗОВЫЙ



УД9812 «Уралец», электронный блок 1 шт 1 шт 1 шт 1 шт
Сумка 1 шт 1 шт 1 шт 1 шт
Источник питания ИП-9414 (с кабелем) 1 шт 1 шт 1 шт 1 шт
Кабель для подключения к ПК (USB, разъемы A-B) 1 шт 1 шт 1 шт 1 шт
Кабель для подключения ПЭП (совмещенный) 1 шт 1 шт 1 шт 1 шт
Кабель для подключения ПЭП (раздельно-совмещенный) 1 шт 1 шт 1 шт 1 шт
Аккумуляторы NiMH, тип D (установлены в прибор) 4 шт 4 шт 4 шт 4 шт
Наушники 1 шт 1 шт 1 шт 1 шт
Ремень 1 шт 1 шт 1 шт 1 шт
Паспорт 1 шт 1 шт 1 шт 1 шт
Свидетельство о поверке 1 шт 1 шт 1 шт 1 шт
CD-ROM с техническими документами и программным обеспечением 1 шт 1 шт 1 шт 1 шт
СО-2 1 шт 1 шт 1 шт
СО-3 1 шт 1 шт 1 шт
ПЭП наклонный 1 шт 2 шт 5 шт
ПЭП прямой совмещенный 1 шт 2 шт 2 шт
ПЭП прямой раздельно-совмещенный 2 шт 2 шт
Теплозащитный кожух 1 шт 1 шт
