Главная Товары Ультразвуковой контроль Дефектоскопы ультразвуковые Ультразвуковой сканер-дефектоскоп УСД-60-8K WeldSpector

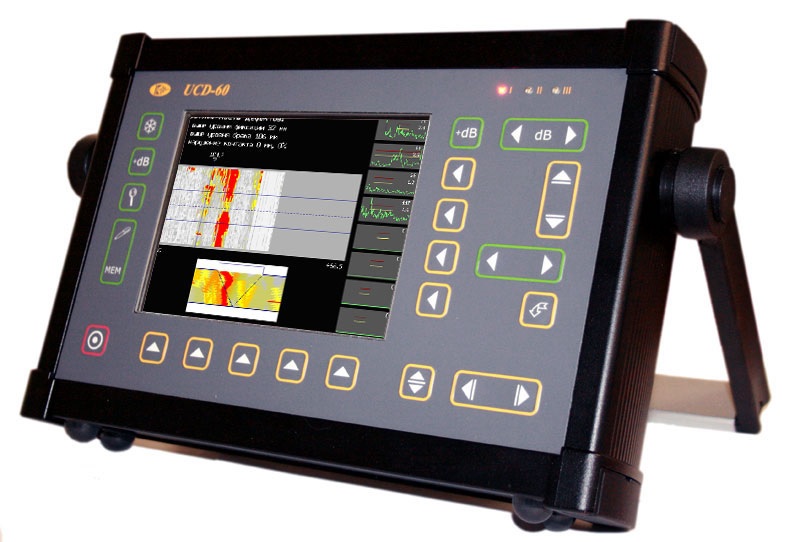

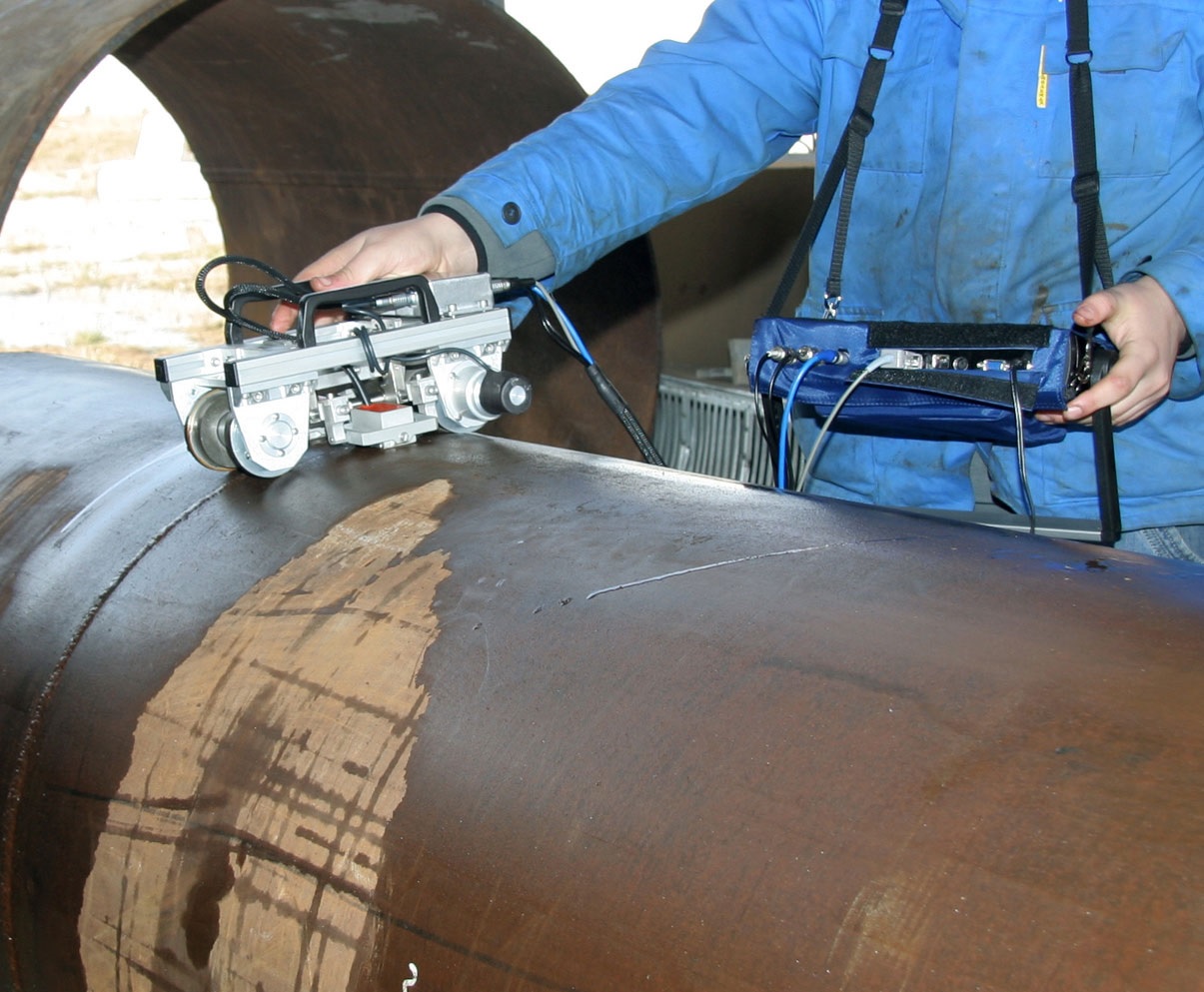

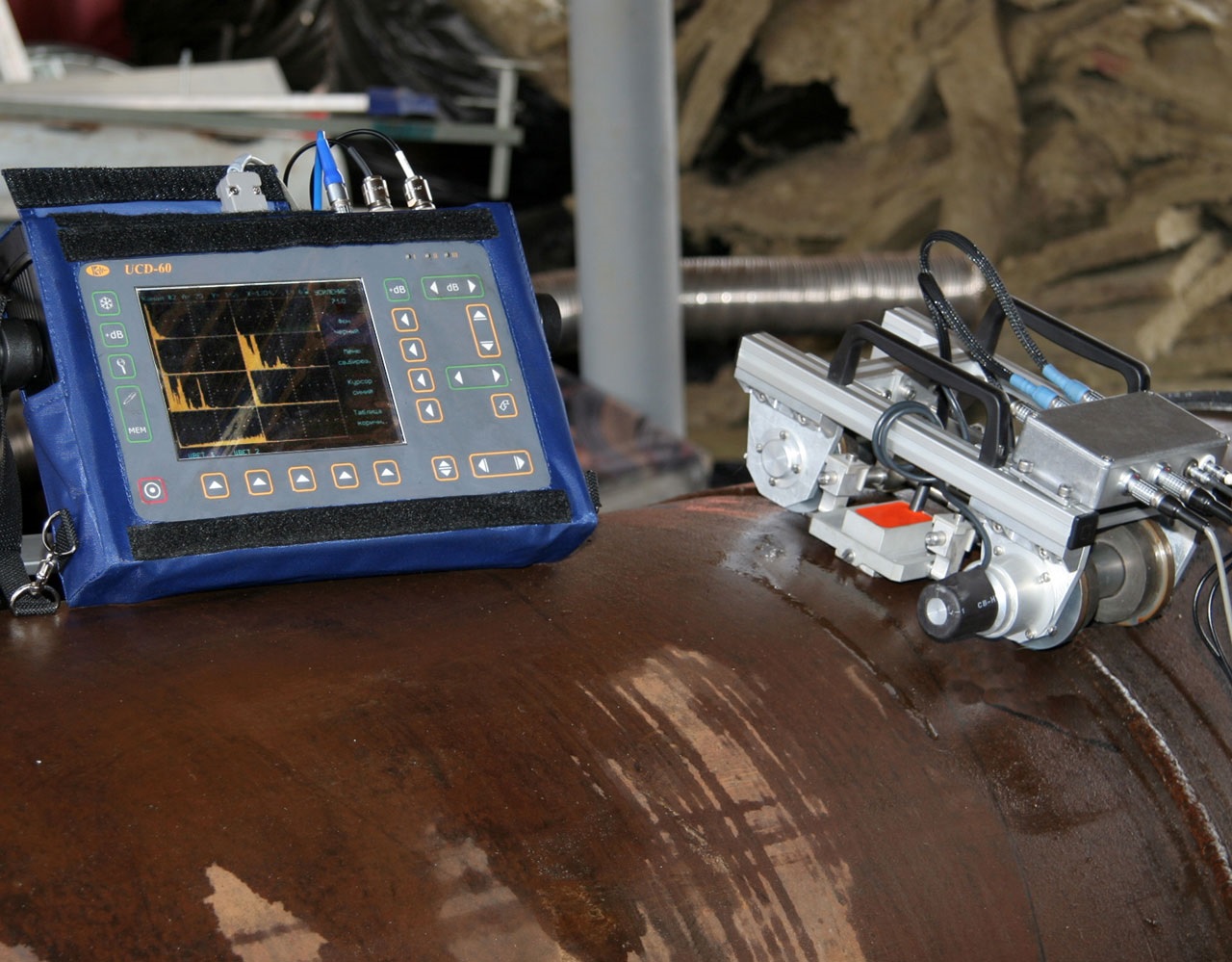

Восьмиканальный ультразвуковой сканер дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного ультразвукового  контроля сварных швов. Применение современных цифровых технологий позволяет данному ультразвуковому дефектоскопу контролировать сварные соединения со скоростью до 4м/мин.

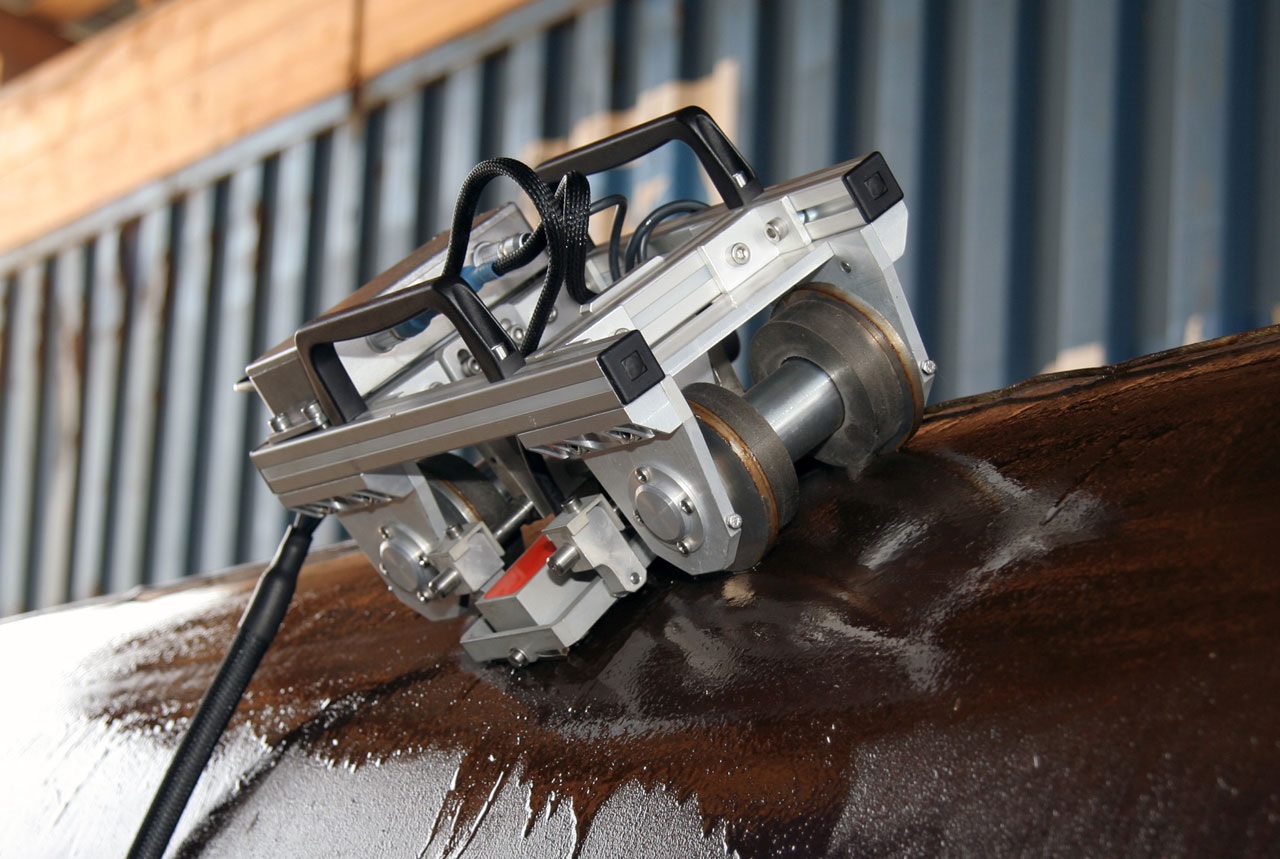

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность  контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.

Ультразвуковой дефектоскоп  сертифицирован в Ростехрегулировании РФ, зарегистрирован в Государственном реестре средств измерений, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО «Газпром».

Особенности:

  • дисплей дефектоскопа УСД-60: Цветной TFT 135 x 100 мм (640 х 480 точек);
  • работа на прямом солнечном свете и при отрицательных температурах до -40;
  • отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.;
  • частота повторения ЗИ: до 2000Гц;
  • вывод сигналов в виде А-,  С- скан;
  • возможность подключения различных сканеров;
  • возможность самостоятельного задания схемы контроля в каждом канале;
  • автоматическая настройка на заданную толщину шва ;
  • интерфейс Ethernet;
  • питание: Li-ion аккумулятор или внешний блок питания;
  • до 6-8 часов работы от аккумулятор.

Программное обеспечение к роботизированному ультразвуковому сканеру-дефектоскопу УСД-60-8К Weldspector:

  • UdOscill — отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана
  • UCD60Logger-работа с настройками и результатами прибора. Конструктор протоколов

Ультразвуковой сканер-дефектоскоп УСД-60-8K WeldSpector характеристики:

Развертка дефектоскопа мин.: 0 — 2,67 мкс
макс.: 0 — 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка дефектоскопа от -4 мкс до 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала до 6000 мм (эхо-режим)
Диапазон скоростей 1000 — 9999 м/с
Задержка в призме 0 — 100 мкс
с шагом 0,01 / 0,1/ 1 и 10 мкс
Демпфирование 25 ом / 50 ом/ 1000 Ом
Входной импенданс дефектоскопа 50 ом / 600 ом
Зондирующий импульс дефектоскопа радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса регулируемый от 0 до 15 полупериодов
с задежкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ регулируемая от 20 до 2000 Гц
с шагом 1/ 5/ 10 или 100 Гц
Усилитель дефектоскопа широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления дефектоскопа 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка компенсированная, 0 — 90% высоты экрана
Зоны контроля дефектоскопа Три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей дефектоскопа Цветной, TFT 640 х 480 точек
135 х 100 мм
А-сигнал 480 x 300 точек в стандартном режиме
Память дефектоскопа 500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Разъемы преобразователей 2 СР50 (BNC)
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешенее питание блок питания от сети 220 В, 50Гц  AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур дефектоскопа от -30 до +55 °C
Размер дефектоскопа 190 мм x 285 мм x 50 мм
Масса дефектоскопа 3,5 кг с аккумуляторами



Ультразвуковой сканер-дефектоскоп УСД-60-8K WeldSpector комплект поставки:

  • электронный блок дефектоскопа УСД-60-8К со встроенным Li-ion аккумулятором;
  • блок питания сетевой 18В / 220 В;
  • кабель СР50-Lemo00 (2 шт.);
  • защитный чехол с блендой и креплением на корпусе оператора;
  • преобразователь ультразвуковой П111-5-К6;
  • преобразователь ультразвуковой П121-2,5-65;
  • кабель 60-Ethernet-1m для связи с ПК;
  • кабель 60-Ethernet-2m для связи с ПК;
  • ethernet Switch для УСД-60;
  • сканирующее устройство на магнитных колесах для контроля изделий диам. от 500мм;
  • ультразвуковой многоканальный преобразователь для толщин 5-24мм;
  • программное обеспечение для ПК на диске;
  • комплект документации (руководство по экплуатации, паспорт, методика поверки, сертификат метрологической поверки);
  • кейс для переноски.
