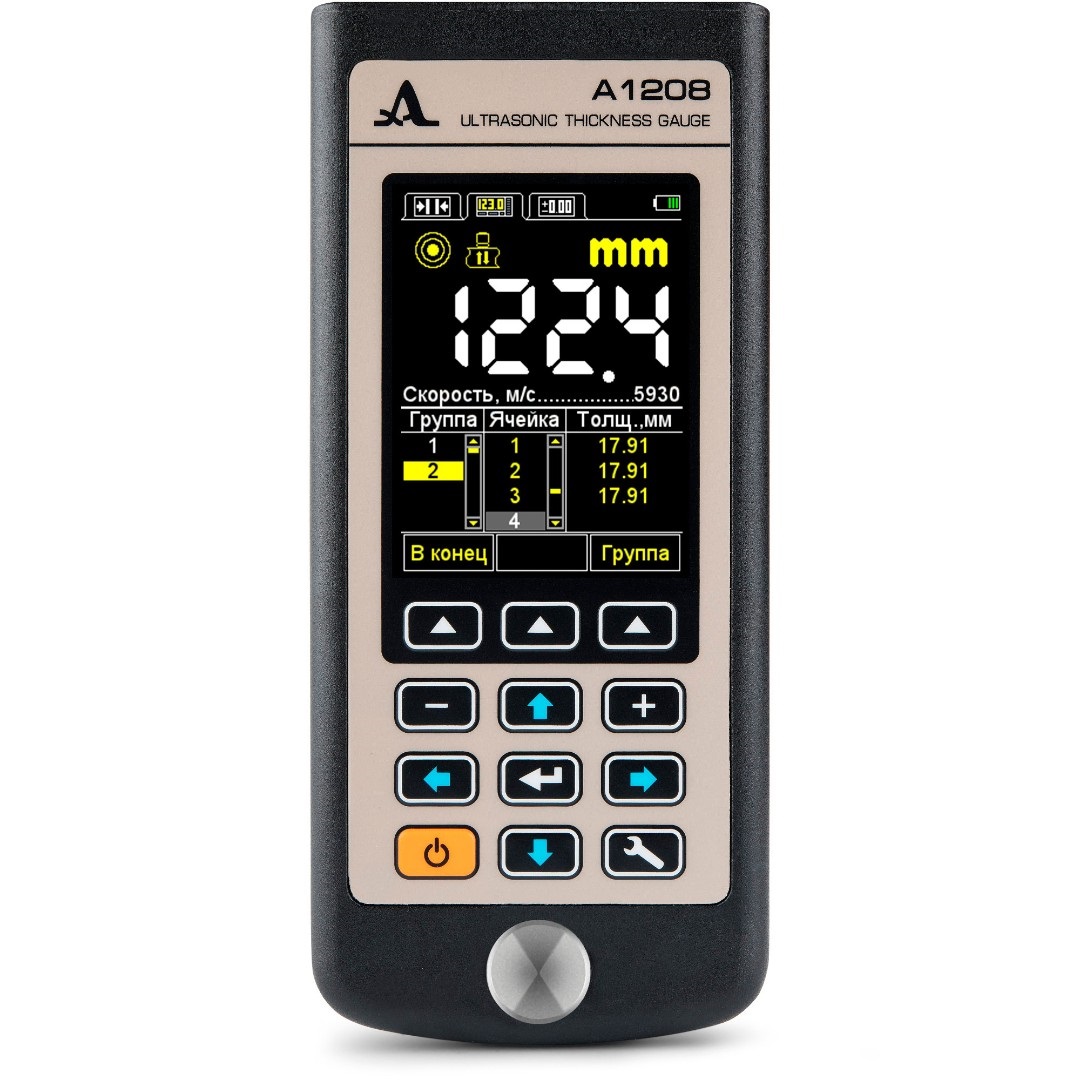

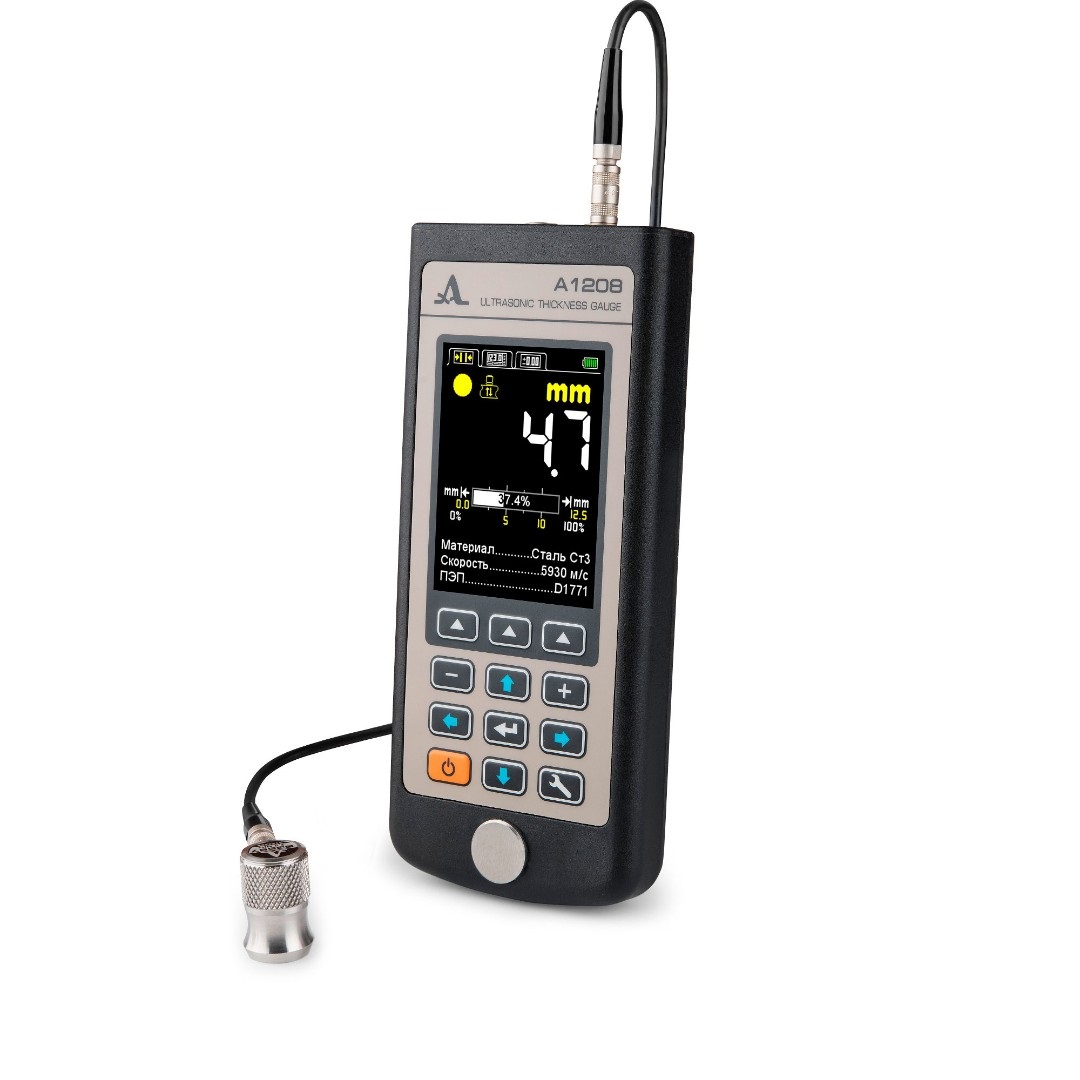

Толщиномер а1208

Перечень объектов, для работы с которыми может быть использован ультразвуковой толщиномер а1208 очень широк. Кроме металлических конструкций, это могут быть любые изделия из материалов с высоким уровнем затухания ультразвука: из стекловолокна, пластика, резины, керамики и так далее. Так как производителем толщиномера а1208 является отечественная научно-производственная фирма «Акустические Контрольные Системы», то прибор адаптирован под условия российского климата. Так диапазон рабочих температур прибора лежит в интервале от -30°C до +50°C. Испытания могут проводиться в лабораториях, цехах, производственных помещениях и на открытом воздухе, в полевых условиях.

Измеритель прост в использовании. При его разработке были использованы самые современные технологии, электронные компоненты. Благодаря этому он обладает высокими метрологическими характеристиками. Толщиномер а1208 внесен в Гос. реестр средств измерительной техники.

Особенности толщиномера

От других моделей и модификаций толщиномеров компании АКС а1208 отличает возможность использования одного прямого совмещенного преобразователя с длительным сроком эксплуатации. «Срок жизни» преобразователя, имеющего износостойкий протектор» практически равен эксплуатационному периоду самого измерителя. А перечень материалов и диапазон толщин, которые могут быть измерены, очень широк. В частности, с его помощью можно проводить толщинометрию объектов, имеющих лакокрасочное покрытие, проводить сканирование исследуемого тела. Способствует этому и применение корреляционного способа измерения (КСИ). Метод дает возможность извлечь из многократно отраженного сигнала данные о толщине изделия.

В тоже время измеритель может работать и с раздельно-совмещенными типами преобразователей. Ультразвуковой толщиномер а1208 можно купить для выявления мест коррозии, оценки толщины стен труб с диаметром 20 мм и выше. Его можно использовать и в качестве цифрового осциллографа для обработки на ПК эхо-сигналов.

Принцип цифрового тракта, суть которого состоит в обработке данных исключительно в цифровом виде, позволяет получать стабильные результаты, обеспечивает высокую надежность прибора, простоту его настройки и регулировки. Кроме того, благодаря этому цена ультразвукового толщиномера а1208 не велика. Прибор доступен не только для крупных предприятий, но и для мелких фирм.

Основные функции прибора

Измеритель толщины а1208 обладает большим числом возможностей и функций:

  • выбор скорости излучаемых УЗ волн из имеющихся 4 значений;
  • подбор задаваемого значения скорости с шагом 1 м/сек.;
  • адаптация к новому типу преобразователя в полуавтоматическом режиме;
  • хранящаяся в памяти прибора библиотека 5 конфигураций ПЭП;
  • поиск минимального значения толщины из серии замеров;
  • определение скорости УЗ колебаний по заданной толщине изделия;
  • регулируемая яркость подсветки дисплея.

Электронный блок прибора размещен в малогабаритном ударопрочном корпусе. Пленочная клавиатура, высокая степень герметизации стыков, имеющие защиту разъемы, другие инновационные конструктивные решения обеспечивают IP65 уровень защиты от пыли, грязи, влаги.

Интуитивно понятный интерфейс, удобная навигация, информативный дисплей позволяют использовать прибор людям без практического опыта.

Отличительными особенностями ультразвукового толщиномера А1208 являются: использование износоустойчивого совмещенного преобразователя в диапазоне толщин от 0.7 до 300 мм и раздельно-совмещенного преобразователя позволяющего определять места язвенной коррозии, а также возможность работы в широком диапазоне температур (от -30 до +50°C).

Традиционное качество и надежность измерений толщиномера А1208 в новом исполнении!

Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.

Назначение толщиномера А1208

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от — 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

  • проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
  • измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
  • проводить сканирование объекта контроля.

Преобразователь S3567 2.5A0D10CL работоспособен при температурах от — 20°С до + 50°С.

Использование раздельно-совмещенного преобразователя D2763 10A0D6CL  обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от — 30°С до + 50°С.

Особенности:

  • Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
  • Встроенный литиевый аккумулятор.
  • Время непрерывной работы — 9 ч.
  • Большой, информативный, цветной TFT дисплей.
  • Дискретность индикации измерений 0,01 или 0,1 мм.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Энергонезависимая память на 50000 измерений.
  • Звуковая и виброиндикация.
  • Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
  • Передача данных на ПК через USB кабель
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы

Режим НОРМА

Режим НОРМА А1208

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего — соответствующего браковочной норме.
Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ

Режим ПАМЯТЬ А1208

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим ДОПУСК

Режим ДОПУСК А1208

Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

Особенности:

Результаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
Направления отклонения результата измерений от номинального. Если перед результатом измерений стоит знак «плюс», значит объект контроля толще номинала на указанное значение, если знак «минус» — тоньше.
Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.

Толщиномер А1208 характеристики

Параметр Значение
Диапазоны измеряемых толщин (по стали):
-преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
-преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
Основная погрешность измерений толщины Х, мм, не более:
— при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
Дискретность измерения толщин (изменяемая):
— в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
— в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
Номинальное напряжение питания, В 3,7
Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
Тип дисплея антибликовый, цветной TFT
Время непрерывной работы 9 ч
Габаритные размеры электpонного блока 161x70x24 мм
Масса электронного блока 210 г
Установленный срок службы
5 лет
Условия эксплуатации:
— температура воздуха от — 30°С до + 50°С
— относительная влажность воздуха при температуре +35 °С, не выше 95%

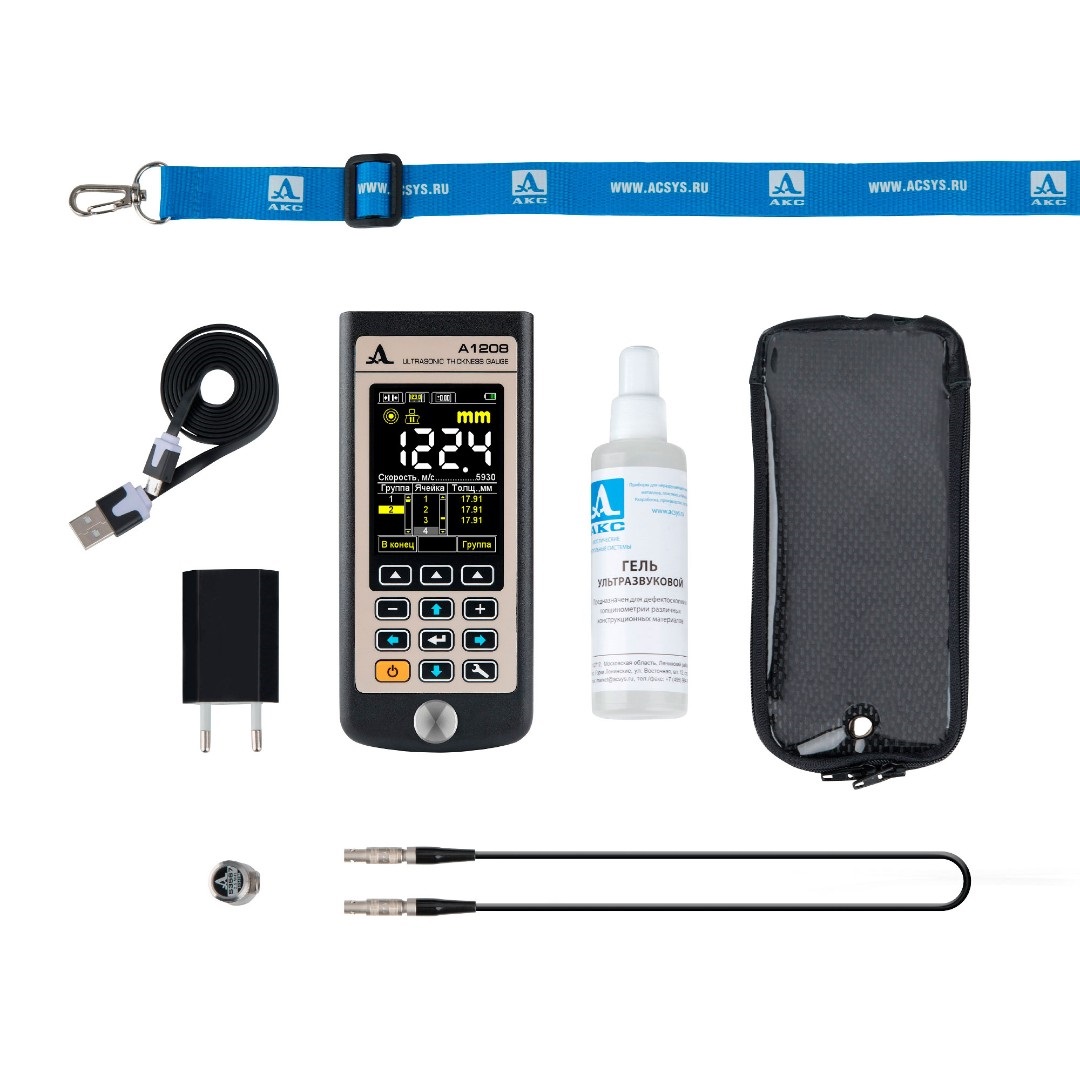

Толщиномер А1208 комплект поставки

Наименование
A1208 — электронный блок ультразвукового толщиномера со встроенным аккумулятором
Кабель LEMO-LEMO одинарный 1,2 м
Преобразователь S3567 2.5A0D10CL
Сетевой адаптер 220 В-USB
Кабель USB A-Micro B
Компакт диск с документацией и ПО
Чехол Т12
Гель УЗ  -30°C…+100°C, 0,1 кг
Сумка Т12
