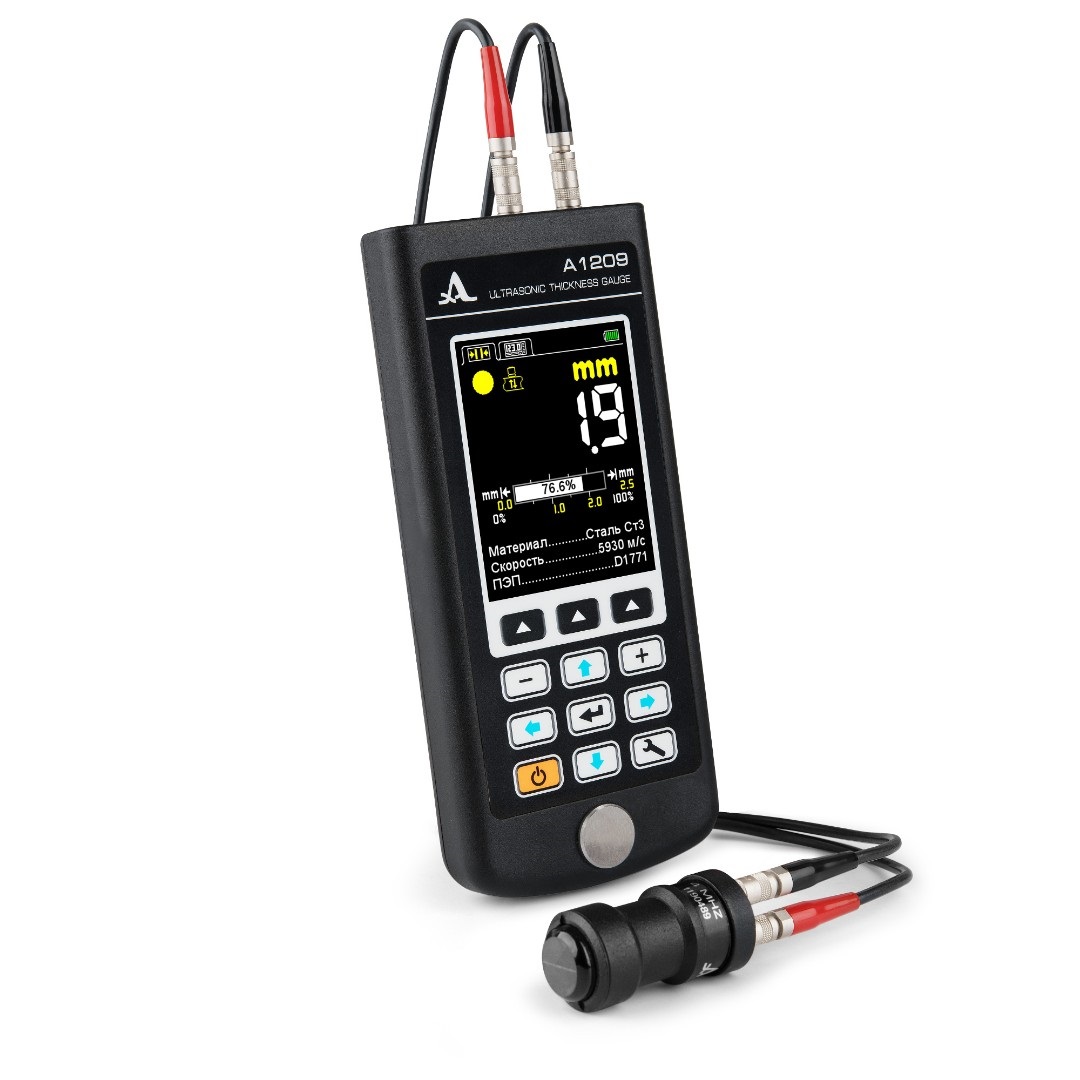

Толщиномер а1209

Для проведения диагностики и оценки толщины стен пластиковых и металлических труб, сосудов, котлов, обшивок судов, других объектов, поверхность которых имеет кривизну более 3 мм и шероховатость менее Rz160 используется ультразвуковой толщиномер а1209. Его можно применять и для оценки состояния внутренней поверхности труб, толщина стенок которых превышает 20 мм. Прибор имеет встроенную систему адаптации, что сокращает время подготовки к проведению исследования, так как не требуется регулировать порог чувствительности, заменять преобразователь.

Отличительные особенности

Толщиномер а1209 может работать с любым раздельно-совмещенным преобразователем с диапазоном излучения 4-10 МГц. Встроенная энергонезависимая память рассчитана на сохранение большого массива информации: результаты проведенных 50000 замеров. Среди основных особенностей прибора:

  • толщина стали 0,7 – 300 мм;
  • настройка на скорость УЗ волн;
  • автоадаптация к подключенному преобразователю;
  • отображение текущего и минимального значения толщины серии замеров;
  • индикация качества звукового сигнала, имеющая три уровня;
  • цветной TFT дисплей с подсветкой для работы в условиях низкого уровня освещенности с дискретность показаний 0,01 – 0,1 мм;
  • подключение к ПК посредством инфракрасного порта (ИК-адаптер входит в комплект);
  • специализированная программа для переноса данных на ПК;
  • ударопрочный корпус, имеющий уровень защиты IP65.

Измеритель а1209 комплектуется износостойким раздельно-совмещенным преобразователем типа D1771 4.0A0D12CL. Он адаптирован для измерения плоских гладких и корродированных поверхностей, имеет широкий диапазон рабочих температур 30°С – +50°С.

В качестве дополнительного оборудования в комплект может быть добавлен высокотемпературный преобразователь П112-5-12/2-АТБ-902 раздельно-совмещенного типа. С его помощью диагностике могут подвергаться находящиеся в эксплуатации объекты, температура поверхности которых достигает +250°С. При кратковременном контакте (не более 6 сек) инспектировать можно конструкции с температурой до +350 °С.

Толщиномер оснащен встроенным литиевым аккумулятором, рассчитанным на 9 часов непрерывной работы. Защитный чехол предохраняет прибор от попадания пыли, влаги, грязи, имеет ремешок для крепления к руке.

Режимы работы

Толщиномер ультразвуковой а1209 имеет цену доступную для основной массы пользователей. Он оснащен несколькими режимами работы:

  • НОРМА – прибор выполняет измерение толщины объекта контроля, оценивает нахождение ее в заданном пользователем промежутке, и на соответствие критерию срабатывания автоматической сигнализации дефекта, результат отображается на дисплее;
  • ПАМЯТЬ – кроме отображения результатов на экране, они заносятся в память толщиномера, могут извлекаться из нее, просматриваться, корректироваться путем проведения повторного замера;
  • НАСТРОЙКА – режим предназначен для редактирования определенного набора параметров, проведения тестирования преобразователя, калибровки скорости на входящем в комплект юстировочном образце, просмотра базы преобразователей и массива сохраненных данных, работы с ними.

Для более долгосрочной работы преобразователя не следует без необходимости скользить наконечником датчика по поверхности исследуемого тела.

На нашем сайте http://pribori24.ru/ Вы можете ознакомиться с техническими характеристиками, отзывами и видеоматериалами по самому популярному ультразвуковому толщиномеру АКС А1209. Без преувеличения можно назвать данный прибор лучшим среди российских толщиномеров УЗК. Его плюсы можно перечислять до бесконечности: минимальная погрешность измерения (от 0,05 мм), работа при отрицательных температурах (до минус 30°С), используется со всеми ультразвуковыми пьезоэлектрическими преобразователями, обьём встроенной памяти позволяет вместить более пятидесяти тысяч полученных значений, в комплекте идут особо прочные кабеля (позволяют работать при минусовых температурах без повреждения целостности провода). Производитель толщиномера А1209 провёл работу и внёс прибор в реестр СИ в России, Казахстане и Белоруссии. Сертификаты постоянно обновляются, скачать можно в разделе «Загрузки». Мы рекомендуем данный прибор! А для тех у кого остались сомнения мы готовы предоставить услугу аренды толщиномера А1210. Прибор всегда в наличии в нашем выставочном зале.

Ультразвуковой толщиномер А1209 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.

Назначение толщиномера А1209

Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм. Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями.

В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах.

Преобразователь D1771 4.0A0D12CL работоспособен при температурах от — 30°С до + 50°С.

Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователем П112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С.

Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд — до+350 °С).

Особенности

  • Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
  • Встроенный литиевый аккумулятор.
  • Время непрерывной работы 9 ч.
  • Большой, информативный, цветной TFT дисплей.
  • Дискретность индикации измерений 0,01 или 0,1 мм.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Энергонезависимая память на 50000 измерений.
  • Звуковая и виброиндикация.
  • Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
  • Передача данных на ПК через USB кабель.
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы

Режим НОРМА

Режим НОРМА А1210Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего — соответствующего браковочной норме.
Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ

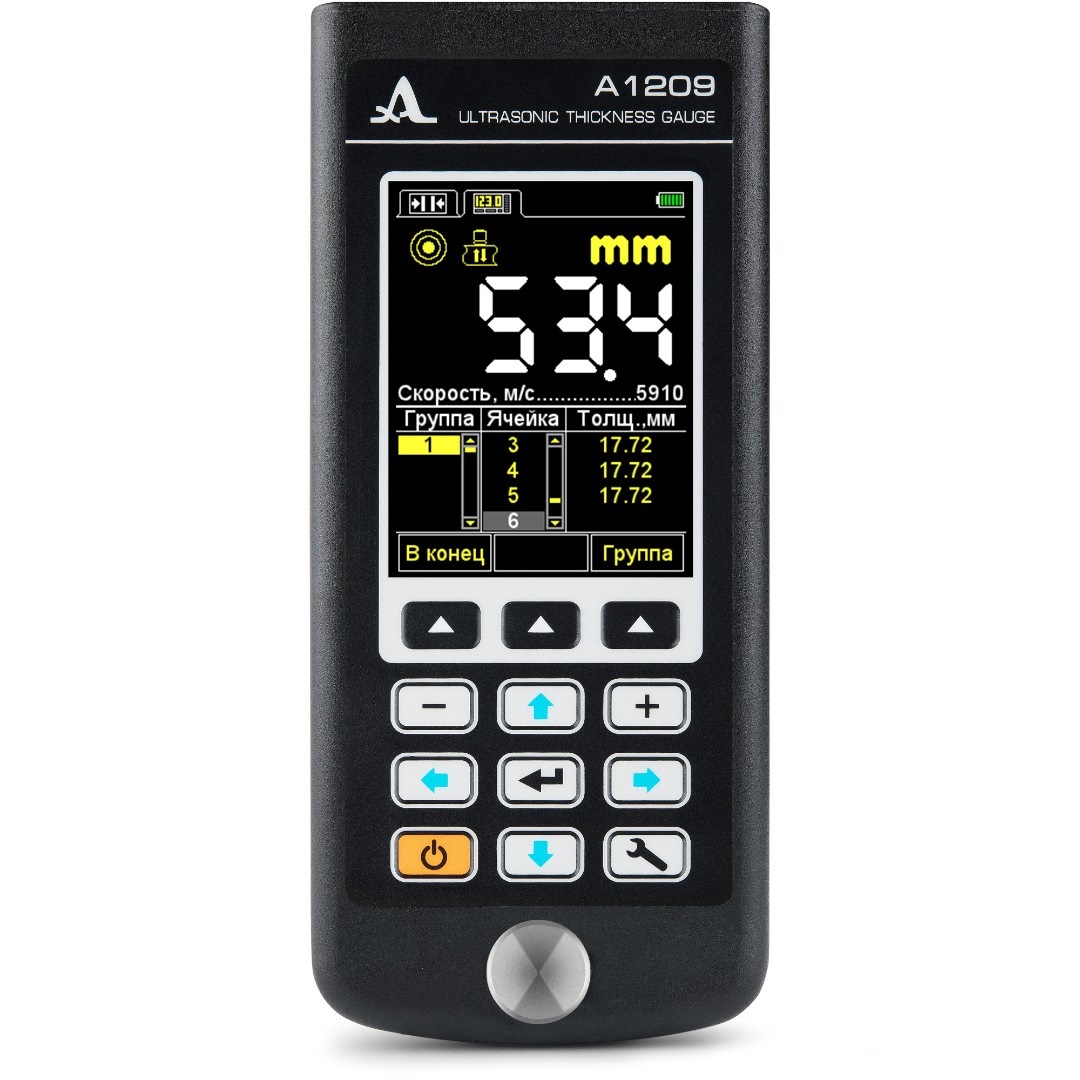

 Режим ПАМЯТЬ А1209Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Толщиномер А1209 характеристики

Параметр Значение
Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL 0,7 – 300,0 мм
Основная погрешность измерений толщины Х, мм, не более:
— при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
Дискретность измерения толщин (изменяемая):
— в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
— в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
Номинальное напряжение питания, В 3,7
Диапазон настроек скоpости yльтpазвyка от 500 до 19 999 м/с
Тип дисплея антибликовый, цветной TFT
Время непрерывной работы
9 ч
Установленный срок службы 5 лет
Диапазон рабочих температур от -20°С до +50°С
Габаритные размеры электpонного блока 161 х 70 х 24 мм
Масса электронного блока 210 г

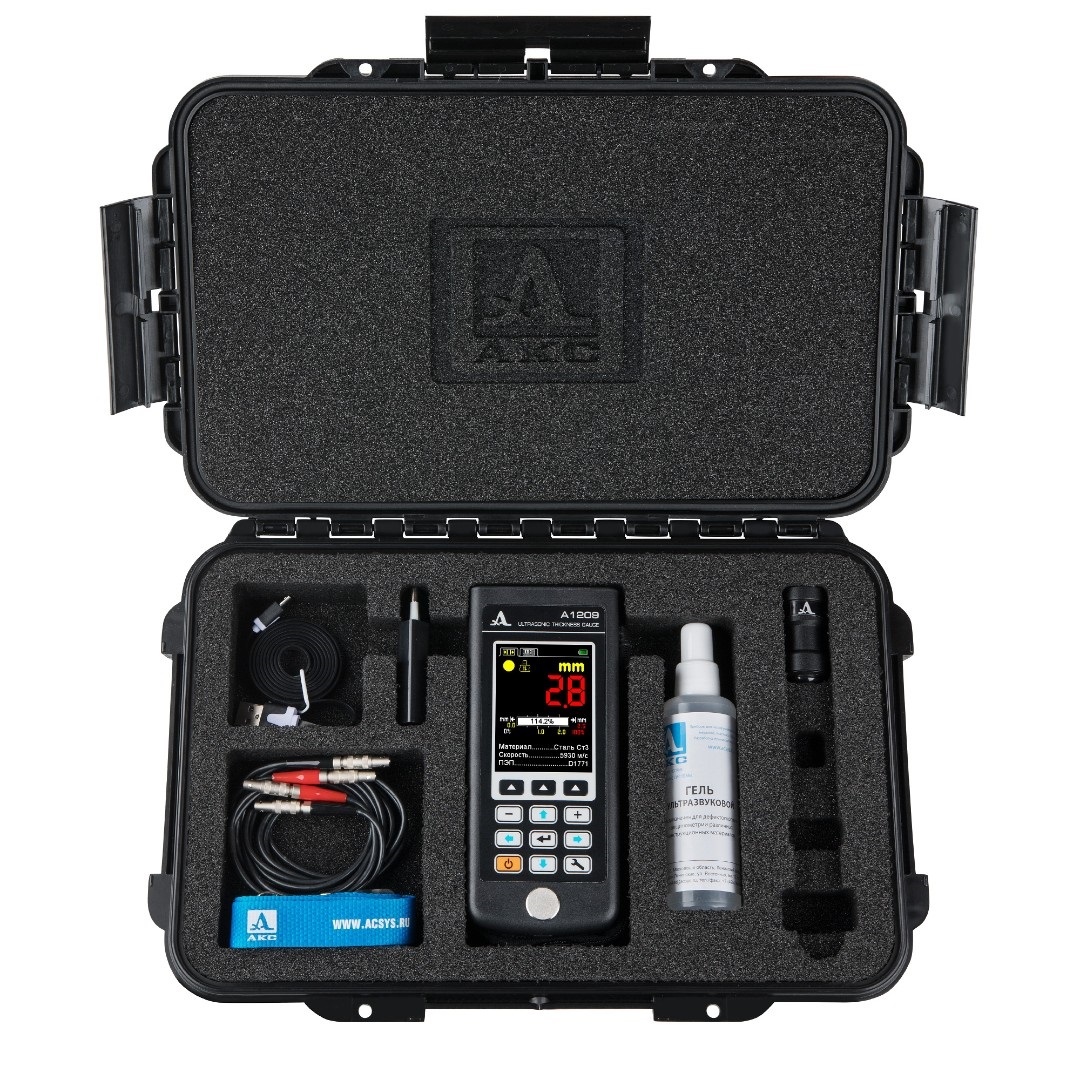

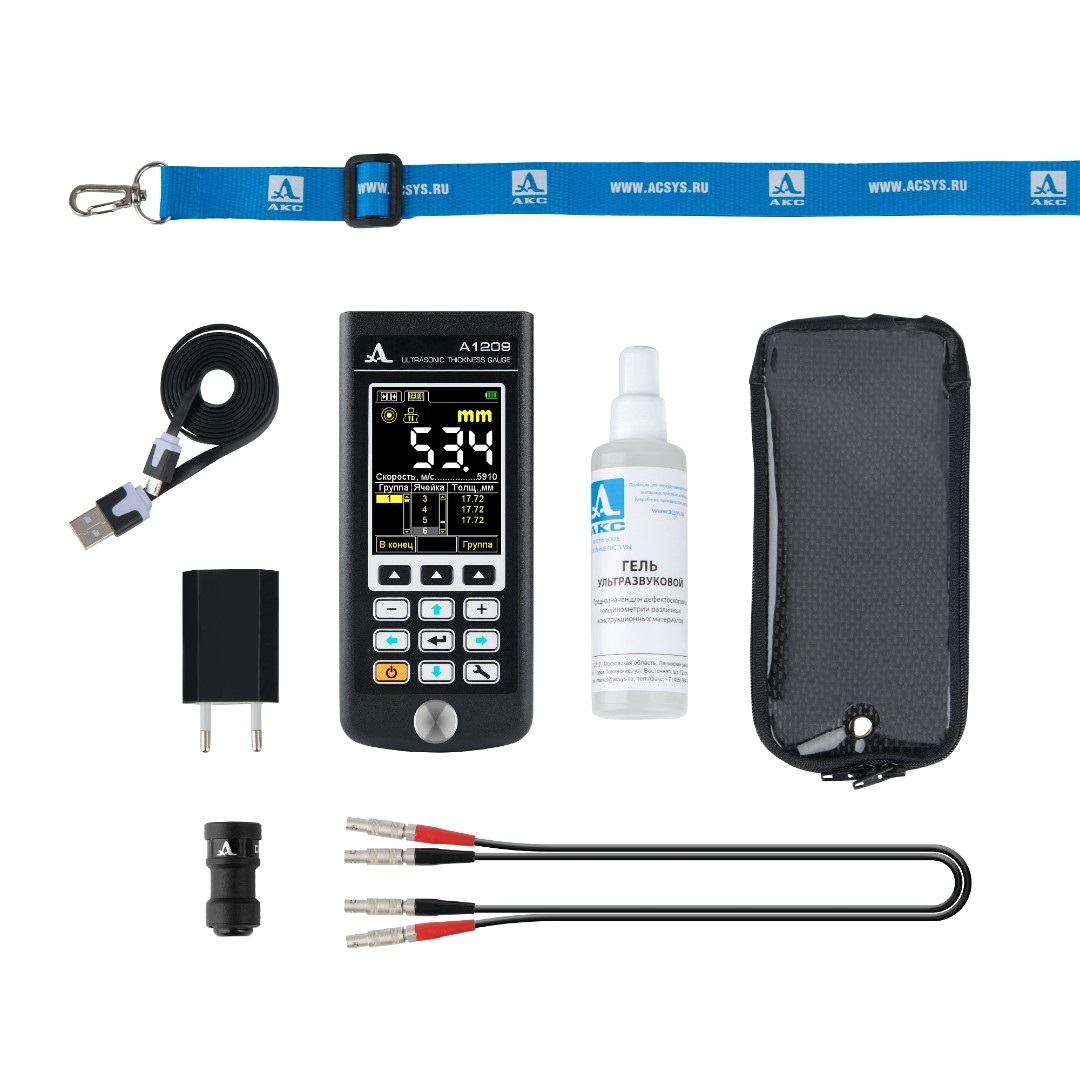

Толщиномер А1209 комплект поставки

Наименование
A1209 — электронный блок ультразвукового толщиномера со встроенным аккумулятором
Кабель LEMO-LEMO двойной 1,2 м
Преобразователь D1771 4.0A0D12CL
Сетевой адаптер 220 В-USB
Кабель USB A-Micro B
Компакт-диск с документацией и ПО
Чехол Т12
Гель УЗ  -30°C…+100°C, 0,1 кг
Сумка Т12
