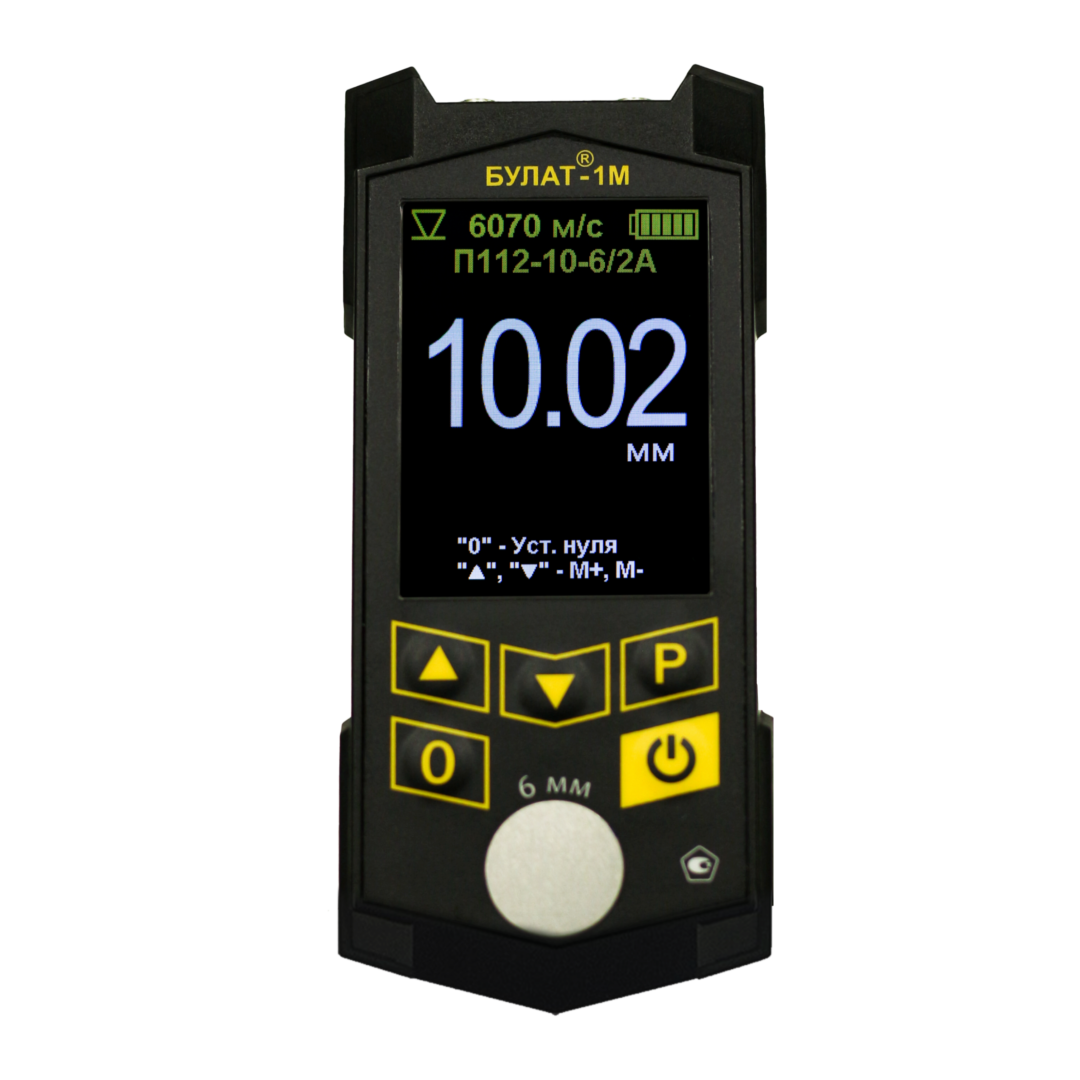

Толщиномер булат 1м

В линейке продукции ЗАО Константа представлено несколько модификаций толщиномеров серии Булат. Базой моделью для них является булат 1м. Он прост в управлении, компактен, надежен, имеет минимальное количество управляющих кнопок на клавиатуре. От пользователя не требуется выполнение продолжительных настроек, регулировок.

Назначение

Совместимость с преобразователями различного типа позволяет с помощью ультразвукового толщиномера булат 1м решать широкий ряд различных задач, обеспечивает ему обширную сферу применения:

  • определение толщины объектов изготовленных из конструкционных металлических сплавов, в том числе при одностороннем доступе к их поверхности;
  • измерение толщины металлических и неметаллических изделий при выходном и экспертном контроле, техническом обслуживании эксплуатируемых объектов (емкостей, листового проката, труб, мостовых конструкций);
  • возможность диагностики сильно корродированных деталей, имеющих накипь.

Прибор может эксплуатироваться в самых жестких климатических условиях. Для электронного блока диапазон температур составляет интервал -20ºС – +50ºС, для преобразователей -40ºС – +55°С, относительная влажность составляет 65% (при 30°С).

Особенности

Толщиномер булат 1м является одноканальным прибором, состоящим из электронного блока, к которому при помощи разъема подключается преобразователь. Выбор преобразователя определяется характером предстоящих измерений. Так для измерения деталей, толщина которых составляет 0,8-200 мм используются ультразвуковые раздельно-совмещенные устройства серии П112.

Прибор обладает множеством отличительных особенностей, упрощающих его применение и позволяющих получать максимально точные данные:

  • отсутствие специальных управляющих и настраивающих органов (кнопок);
  • возможность использования износостойких преобразователей;
  • обладает возможностью компенсации нелинейности сигнала при измерении малых толщин;
  • задание уровня дискретности, скорости контроля;
  • высокий класс защиты IР41от внешнего воздействия (пыли, влаги);
  • автоматическое определение типа подключаемого к электронному блоку преобразователя;
  • цифровая регулировка уровня чувствительности;
  • подсветка дисплея при эксплуатации в условиях низкой освещенности.

Возможности толщиномера

По соотношению качества и цены толщиномер булат 1м занимает одну из лидирующих позиций среди отечественных и зарубежных моделей. Встроенная энергонезависимая память прибора имеет достаточно большой объем для сохранения параметров каждого используемого преобразователя (скорость генерируемых ультразвуковых колебаний, коррекция нулевого положения, характеристики усилительного тракта).

Массив сохраняемых данных может содержать результаты 2000 замеров (либо 30 настроек). При необходимости пользователь может отобразить требуемую информацию на экране дисплея прибора или передать их через USB порт на внешний носитель, компьютер. Информация, записанная в память толщиномера, может сохранять без источника питания на протяжении 10 лет. В комплекте с прибором производитель (ЗАО Константа) поставляет специализированную программу Constanta-Data, предназначенную для обработки, анализа, документирования данных.

Прибор распознают подключаемые преобразователи в автоматическом режиме, что исключает необходимости введения настроечных параметров. Если прибор находится во включенном состоянии и не используется для проведения замеров или выполнения других операций в течение 3 минут, то он автоматически выключается.

Измерение толщины изделий из металлических и неметаллических материалов (листов, емкостей, труб, трубопроводов; мостовых, корпусных, транспортных и других конструкций; в т. ч. сильно корродированных, изъеденных, с накипью и т.д.) в процессе их эксплуатации или после изготовления.

Особенности:

  • большое число износостойких преобразователей различного назначения;
  • компенсация нелинейности в области малых толщин;
  • задаваемые дискретность и скорость контроля;
  • цифровая подстройка чувствительности;
  • подсветка индикатора;
  • связь с компьютером через интерфейс USB.

Ультразвуковой толщиномер Булат 1М характеристики:

Диапазон контролируемых толщин (по стали), Т, мм 0,5…300*
Скорость распространения ультразвука, м/с 1000 — 9000
Основная погрешность измерения, мм ±( 0,002Т+0,03)
Температурный диапазон, °С -20…+50°С ( -40…+50°С — по заказу)
Габариты, мм 123х60х25
Масса с элементом питания, г 170
Диапазон регулировки чувствительности, дб 12
Память данных до 2000 результатов измерений
Питание 2 элемента в корпусе AAA
Передача данных в компьютер + (по каналу USB)

* Зависит от характеристик контролируемого материала и типа преобразователя.

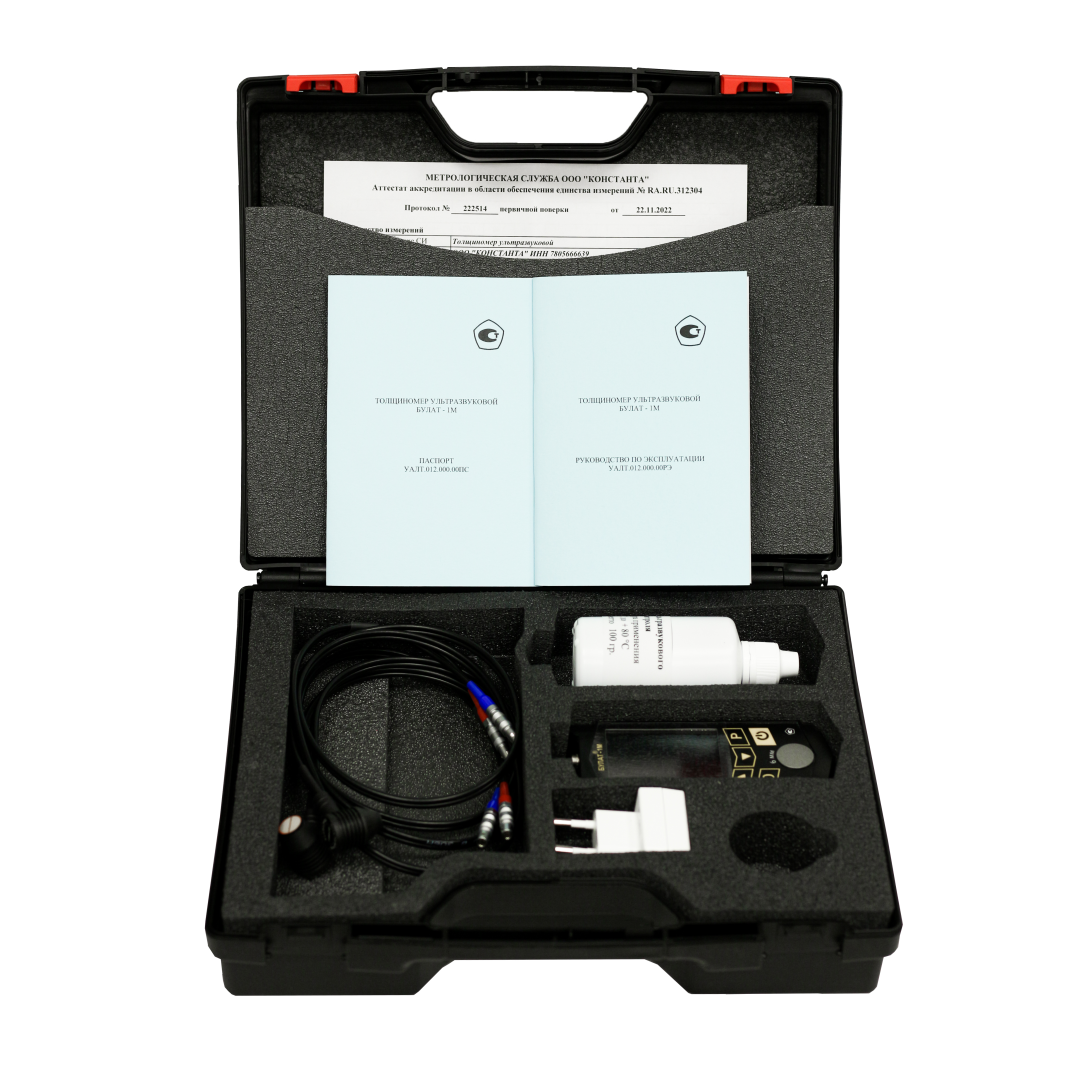

Ультразвуковой толщиномер Булат 1М комплект поставки:

  • измерительный блок с двумя преобразователями (количество и тип дополнительных преобразователей согласуется с заказчиком);
  • кабель связи с компьютером;
  • компакт-диск с программой передачи и обработки данных;
  • руководство по эксплуатации;
  • методика поверки;
  • сертификат Госстандарт;
  • упаковочная тара.

Ультразвуковой толщиномер Булат 1М принадлежности:

Тип преобразователя Обозначение Диапазон измеряемых толщин по КУСОТ-180, мм Рабочая частота, МГц ±5% Размер контактной поверхности, мм Минимальный радиус R контролируе-мого изделия при толщине стенки S, мм Макс. значение шерохо-ватости, мкм Габариты мм
Серия 01 Серия 02
Раздельно — совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02). Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте. П112-10-6/2-А-01

П112-10-6/2-А-02

0,6-15 0,6-20 10 Ø8 R5 S1,2 40 Ø17×25
Серия 02
R5 S1,1
Серия 02
80
П112-5-6/2-А-01

П112-5-6/2-А-02

1,2-30 1,0-30 5 R5 S1,5 80
Серия 02
R5 S1,3
П112-5-10/2-А-01

П112-5-10/2-А-02

1,5-200 1,0-200 5 Ø12 R10 S2 120 Ø12×25
П112-2,5-10/2-А-01 2,0-75 2,5 R10 S3 160
П112-10-4×4-А-01 1,0-40 5 4×9 R5 S1,3 120 Ø18×26
П112-10-4×4-Б-01

П112-10-4×4-Б-02

0,8-50 0,5-50 10 R5 S1,2 40
Серия 02
R5 S1,1
П112-5-4×4-Б-01

П112-5-4×4-Б-02

1,2-40 0,8-50 5 R5 S1,5 80
П112-5-12/2-Б-01

П112-5-12/2-Б-02

1,5-200 1,0-300 5 Ø15 R10 S2 80 Ø25×45
П112-2,5-12/2-Б-01

П112-2,5-12/2-Б-02

2,0-200 2,0-300 2,5 R10 S2 80
Серия 02
R10 S3
П112-2,5-12/2-А-01 3,0-200 2,5 R10 S3 80
Раздельно — совмещенные преобразователи высокотемпературные (Серия Т) Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С). За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра. П112-10-6/2-Т-01 0,8-20 10 Ø7 R5 S1 80 Ø26×48
П112-5-10/2-Т-01 1,0-100 5 Ø11 R10 S2 80 Ø26×48
П112-5-12/2-Т-01 1,0-100 5 Ø14 R10 S2 80 Ø26×48
П112-2,5-12/2-Т-01 0,5-100 2,5 Ø14 R10 S2 80 Ø26×48
Раздельно — совмещенные преобразователи малогабаритные (Серия 04). Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна). Преобразователи хорошо зарекомендовали себя в авиационной промышленности. П112-10-6­­/2-А-04 0,5-10
0,4-10 (поAl)
10 Ø7 R5 S1,1 40 Ø11×15
П112-10-4/2-А-04 0,5-10 10 Ø4,8 R3 S0,8 40 Ø9×16
П112-10-2×8-А-04 0,6-10 10 2×8 R2 S0,8 40 4,6×9,9×31
Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК). Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий. Диапазон толщин защитных покрытий — до 0,5 мм ТМК112-10-6-NF1-01 0,8-10 10 Ø8 80 Ø24×46
ТМК112-10-6-NF1-04 0,5-10 10 Ø8 80 Ø24×46
ТМК112-5-10-NF1-01 1,5-75 5 Ø12 40 Ø24×46
ТМК112-10-6-F1-01 0,8-10 10 Ø9 40 Ø24×46
ТМК112-5-10-F1-01 1,5-75 5 Ø13 80 Ø24×46
Контактные совмещенные прямые преобразователи П111-Х-К12. Преобразователи предназначены для контроля изделий с нормально обработанной поверхностью. Протектор выполнен из сверхпрочного материала. Возможно изготовление преобразователей с верхним выводом. Диапазон рабочих температур от –30 до +55 °С. Величина мертвой зоны по КМД4 — 5 мм П111-5-К12 6,0-600 5 Ø13 Ø17×25
П112-2,5-К12 6,0-600 2,5 Ø13 Ø17×25
