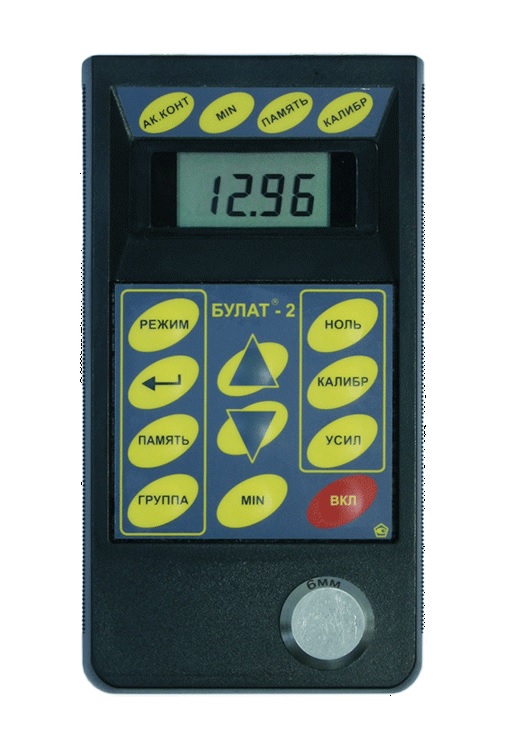

Ультразвуковой толщиномер Булат 2
Измерение толщины изделий из металлических материалов (без покрытий и под защитными покрытиями) и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных...
Загрузка...
снят с пр-ва
снят с пр-ва
Измерение толщины изделий из металлических материалов (без покрытий и под защитными покрытиями) и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и т. д.) в процессе эксплуатации для определения их коррозионного состояния (в том числе и под защитными покрытиями) или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях.
Особенности:
- возможность измерения толщины металлических изделий под защитными покрытиями (без их снятия) с использованием комбинированных преобразователей ТМК уже в базовой комплектации;
- гарантированная высокая точность измерений в производственных и полевых условиях;
- разрешающая способность 0,1; 0,01 и 0,005 мм;
- автоматическое распознавание преобразователей со встроенными микросхемами памяти характеристик;
- расширенная клавиатура (одна кнопка — одна функция) с дружественным интерфейсом;
- подсветка индикатора при работе в затененных условиях;
- время непрерывной работы до 150 ч (без подсветки);
- возможность запоминания до 4000 результатов (с разбивкой на группы) и их просмотра, передачи их в IBM РС и статистической обработки с использованием прилагаемой программы Constanta-Data;
- работает с преобразователями со встроенными микросхемами памяти характеристик, что позволяет производить доукомплектование приборов новыми преобразователями без предварительной калибровки;
- Булат-2 с преобразователями ТМК позволяет с высокой производительностью измерять толщину стенок металлических изделий под защитными покрытиями, существенно снижая время проведения и стоимость работ (отпадает необходимость «зачистки» контрольных точек).
Ультразвуковой толщиномер Булат 2 характеристики:
| Диапазон контролируемых толщин (по стали)* Т, мм | |
| с раздельно-совмещенными преобразователями | 0,4–300 |
| с преобразователями ТМК (под защитными покрытиями) | 0,6–75 для Al / 0,8–75 для стали |
| Скорость распространения ультразвука, м/с | 1000-9999 |
| Дискретность измерений, мм | 0,1; 0,01; 0,005 |
| Основная погрешность измерения по диапазонам Т, мм | |
| Т=0,4–10 | ±(0,001Т+0,02) |
| Т=10–300 | ±(0,001Т+0,05) |
| Габаритные размеры, мм | 150×80×30 |
| Питание: батарея или аккумулятор тип АА, 2 шт., В | 1,2 |
| Степень пылевлагозащиты | IP41 |
| Число ячеек памяти результатов | до 4000 с возможностью разбивки на 99 групп |
| Диапазон рабочих температур для прибора (базовый) | –20…+50 °C (–30…+50 °C по заказу ) |
| Время непрерывной работы, г | 150 |
| Масса прибора, г | 220 |
* Зависит от характеристик контролируемого материала и типа преобразователя.
Ультразвуковой толщиномер Булат 2 комплект поставки:
- блок обработки информации с двумя преобразователями (дополнительные преобразователи по заказу);
- аккумуляторы в корпусе АА — 4 шт.;
- зарядное устройство;
- руководство по эксплуатации с методикой поверки;
- кабель связи с компьютером;
- CD диск с программой связи и обработки измерительной информации «Constanta-Data»;
- футляр.
Ультразвуковой толщиномер Булат 2 принадлежности:
| Тип преобразователя | Обозначение | Диапазон измеряемых толщин по КУСОТ-180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности, мм | Минимальный радиус R контролируе-мого изделия при толщине стенки S, мм | Макс. значение шерохо-ватости, мкм | Габариты мм | |
| Серия 01 | Серия 02 | |||||||
| Раздельно — совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02). Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте. | П112-10-6/2-А-01
П112-10-6/2-А-02 |
0,6-15 | 0,6-20 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| Серия 02 R5 S1,1 |
Серия 02 80 |
|||||||
| П112-5-6/2-А-01
П112-5-6/2-А-02 |
1,2-30 | 1,0-30 | 5 | R5 S1,5 | 80 | |||
| Серия 02 R5 S1,3 |
||||||||
| П112-5-10/2-А-01
П112-5-10/2-А-02 |
1,5-200 | 1,0-200 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 | |
| П112-2,5-10/2-А-01 | 2,0-75 | 2,5 | R10 S3 | 160 | ||||
| П112-10-4×4-А-01 | 1,0-40 | 5 | 4×9 | R5 S1,3 | 120 | Ø18×26 | ||
| П112-10-4×4-Б-01
П112-10-4×4-Б-02 |
0,8-50 | 0,5-50 | 10 | R5 S1,2 | 40 | |||
| Серия 02 R5 S1,1 |
||||||||
| П112-5-4×4-Б-01
П112-5-4×4-Б-02 |
1,2-40 | 0,8-50 | 5 | R5 S1,5 | 80 | |||
| П112-5-12/2-Б-01
П112-5-12/2-Б-02 |
1,5-200 | 1,0-300 | 5 | Ø15 | R10 S2 | 80 | Ø25×45 | |
| П112-2,5-12/2-Б-01
П112-2,5-12/2-Б-02 |
2,0-200 | 2,0-300 | 2,5 | R10 S2 | 80 | |||
| Серия 02 R10 S3 |
||||||||
| П112-2,5-12/2-А-01 | 3,0-200 | 2,5 | R10 S3 | 80 | ||||
| Раздельно — совмещенные преобразователи высокотемпературные (Серия Т) Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С). За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра. | П112-10-6/2-Т-01 | 0,8-20 | 10 | Ø7 | R5 S1 | 80 | Ø26×48 | |
| П112-5-10/2-Т-01 | 1,0-100 | 5 | Ø11 | R10 S2 | 80 | Ø26×48 | ||
| П112-5-12/2-Т-01 | 1,0-100 | 5 | Ø14 | R10 S2 | 80 | Ø26×48 | ||
| П112-2,5-12/2-Т-01 | 0,5-100 | 2,5 | Ø14 | R10 S2 | 80 | Ø26×48 | ||
| Раздельно — совмещенные преобразователи малогабаритные (Серия 04). Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна). Преобразователи хорошо зарекомендовали себя в авиационной промышленности. | П112-10-6/2-А-04 | 0,5-10 0,4-10 (поAl) |
10 | Ø7 | R5 S1,1 | 40 | Ø11×15 | |
| П112-10-4/2-А-04 | 0,5-10 | 10 | Ø4,8 | R3 S0,8 | 40 | Ø9×16 | ||
| П112-10-2×8-А-04 | 0,6-10 | 10 | 2×8 | R2 S0,8 | 40 | 4,6×9,9×31 | ||
| Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК). Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий. Диапазон толщин защитных покрытий — до 0,5 мм | ТМК112-10-6-NF1-01 | 0,8-10 | 10 | Ø8 | 80 | Ø24×46 | ||
| ТМК112-10-6-NF1-04 | 0,5-10 | 10 | Ø8 | 80 | Ø24×46 | |||
| ТМК112-5-10-NF1-01 | 1,5-75 | 5 | Ø12 | 40 | Ø24×46 | |||
| ТМК112-10-6-F1-01 | 0,8-10 | 10 | Ø9 | 40 | Ø24×46 | |||
| ТМК112-5-10-F1-01 | 1,5-75 | 5 | Ø13 | 80 | Ø24×46 | |||
| Контактные совмещенные прямые преобразователи П111-Х-К12. Преобразователи предназначены для контроля изделий с нормально обработанной поверхностью. Протектор выполнен из сверхпрочного материала. Возможно изготовление преобразователей с верхним выводом. Диапазон рабочих температур от –30 до +55 °С. Величина мертвой зоны по КМД4 — 5 мм | П111-5-К12 | 6,0-600 | 5 | Ø13 | Ø17×25 | |||
| П112-2,5-К12 | 6,0-600 | 2,5 | Ø13 | Ø17×25 | ||||
