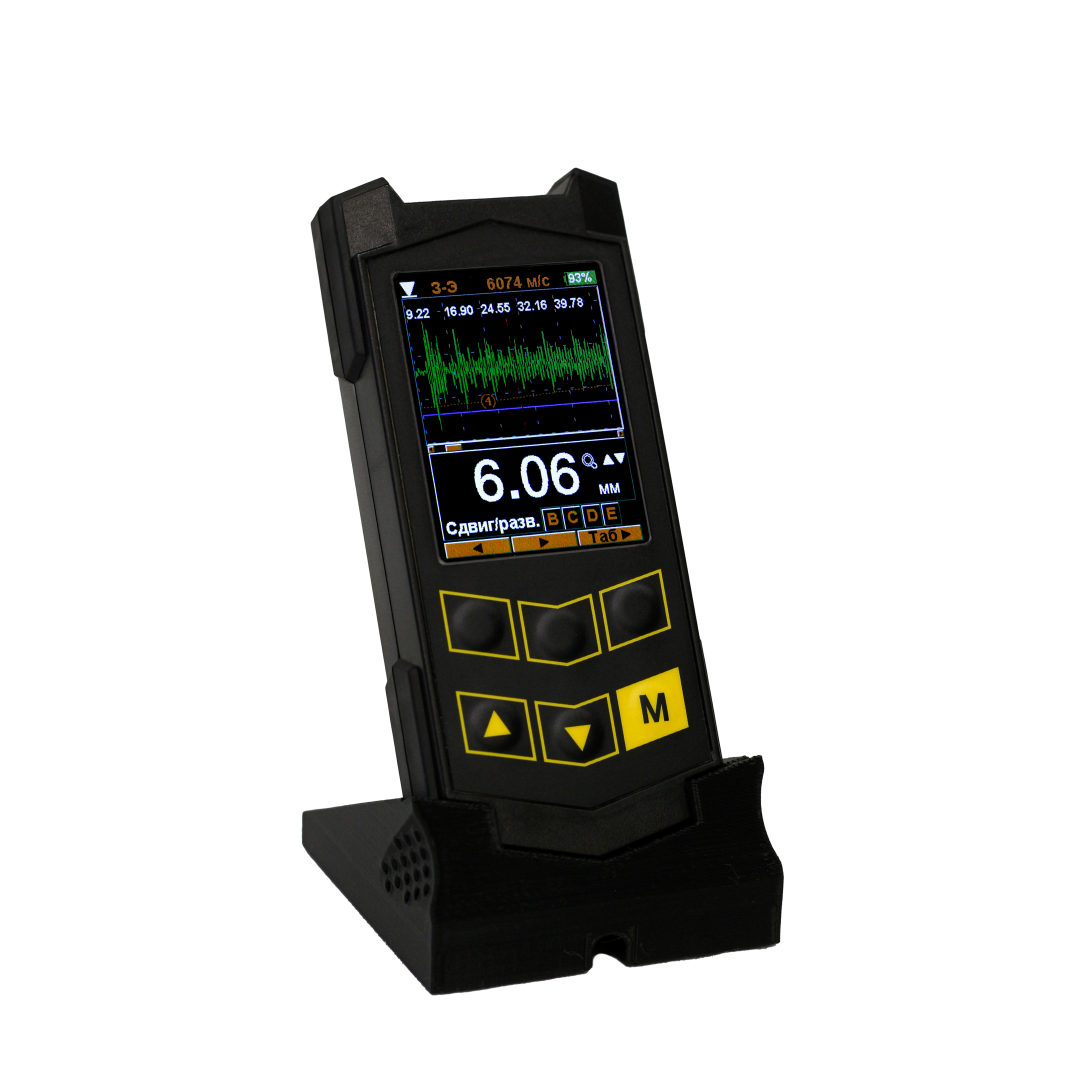

Ультразвуковой толщиномер Булат 3
Загрузка...
Булат 3 предназначен для измерения толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.
Модификации: Булат 3 (П112-10-6/2-А-01, П112-5-10/2-Е), Булат 3 (П112-10-6/2-А-01, П112-5-10/2-А-01), Булат 3 (П112-5-10/2-Е), Булат 3 (П112-5-10/2-А-01), Булат 3 авиационный (П112-10-4/2-А-04, П112-10-6/2-А-04, П112-10-2х8-А-04, П111-15-Л6, П112-5-10/2-А-01 + образец-ступенька без калибровки (2 шт.), Булат 3 подводный (П112-10-6/2-А-01, П112-5-10/2-Е для подводных работ с бронированным кабелем 30 м *). Цены на модификации уточняйте у наших менеджеров.
Особенности толщиномера Булат 3:
- использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -30 до +50 °C;
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C);
- автоматическая программно-аппаратная установка нуля преобразователей;

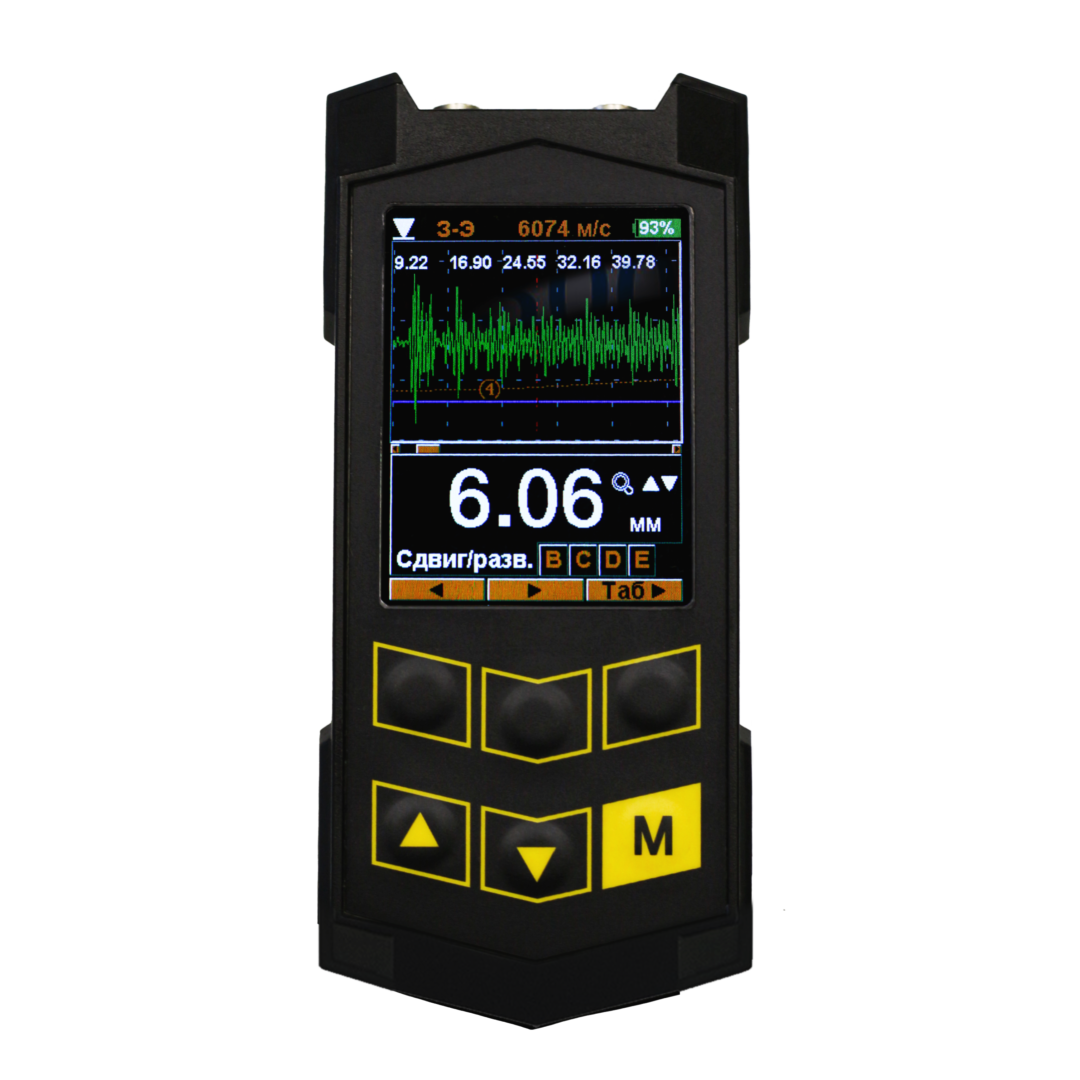

- цветной высококонтрастный графический дисплей TFT 2,4”, 320×240 пискселей;
- возможность графического отображения ЭХО-сигнала в режиме А-скан;
- наличие функции В-скана;
- возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);
- возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);
- автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
- возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
- габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
- возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Технические характеристики толщиномера Булат 3:
| Диапазон измеряемых толщин (по стали)* Т, мм: | |
| – с раздельно-совмещенными преобразователями общего назначения | 0,5–300 |
| – со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) | 0,6–100 |
| – с совмещенными преобразователями (с линией задержки) | 0,25–10 |
| Скорость распространения ультразвука, м/с | 1000–9999 |
| Дискретность измерений, мм | 0,1; 0,01 |
| Основная погрешность измерения по диапазонам Т, мм, не более: | |
| – Т = 0,25–10 | ± (0,005Т+0,05) |
| – Т = 10–300 | ± (0,01Т+0,1) |
| Габаритные размеры, мм | 120 × 54 × 20 |
| Питание: LiIon аккумулятор, В | 3,7 |
| Диапазон рабочих температур для прибора (базовый), °C | -20 …+50 |
| Диапазон рабочих температур для преобразователей (базовых), °C | -50 … +80 |
| Диапазон рабочих температур для преобразователей (высокотемпературных), °C | до 150 (при длительном контакте) до 450 (при кратковременном контакте) |
| Время непрерывной работы, ч, не менее | 9 |
| Масса прибора, г | не более 150 |
| Количество результатов измерений, сохраняемых в памяти | 100000 |
| Количество А- и В- сканов, сохраняемых в памяти | 500 |
* Зависит от характеристик контролируемого материала и типа преобразователя.

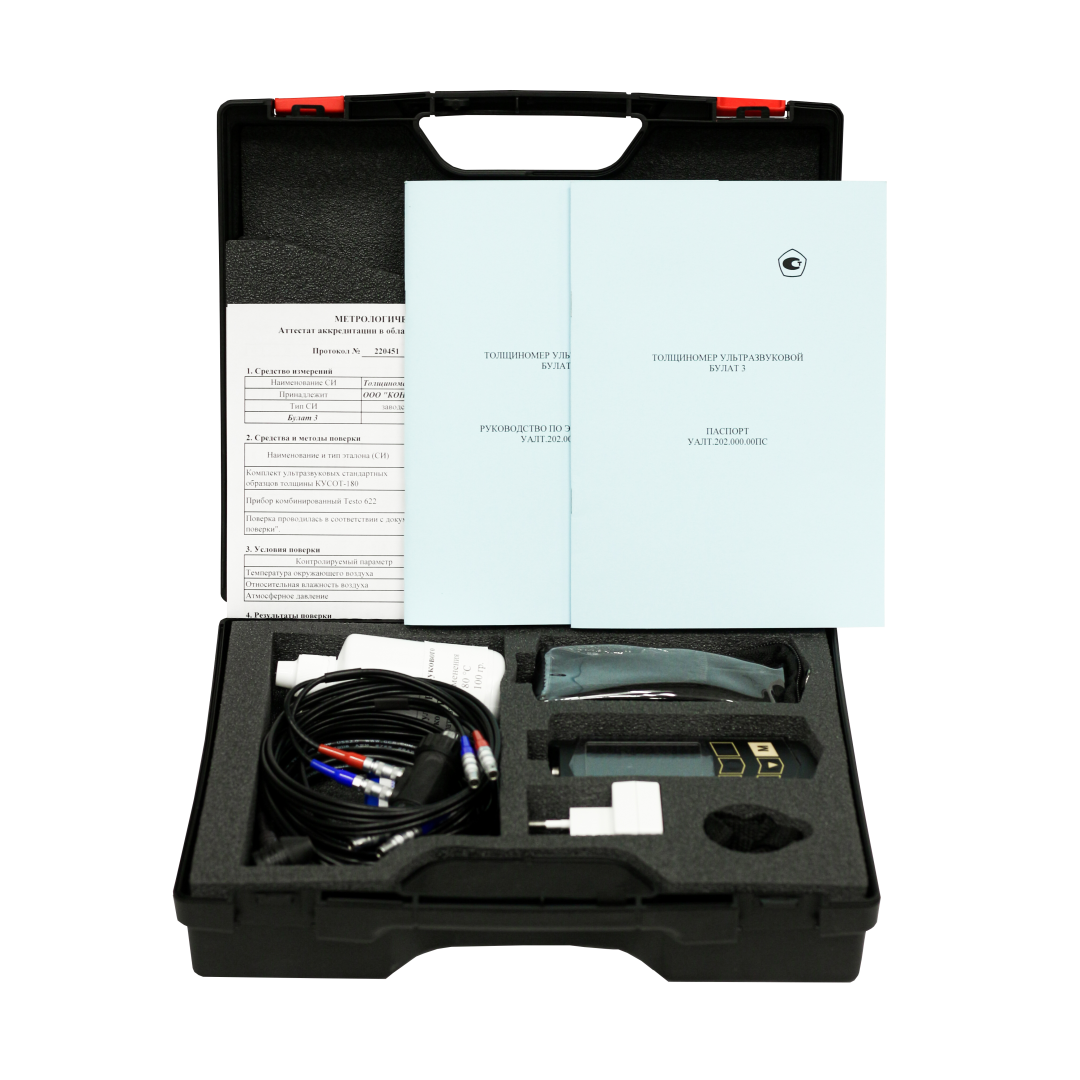

Комплект поставки толщиномера Булат 3:
- блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
- дополнительные преобразователи (по заказу);
- руководство по эксплуатации с методикой поверки;
- кабель связи с компьютером (USB — mini-USB);
- программа обработки информации для компьютера;
- зарядное устройство;
- юстировочный образец (6 мм);
- кейс.
- Преобразователи в зависимости от модификации (П112-10-6/2-А-01, П112-5-10/2-Е, П112-5-10/2-А-01, П112-5-10/2-Е, П112-5-10/2-А-01,П112-10-4/2-А-04, П112-10-6/2-А-04, П112-10-2х8-А-04, П111-15-Л6, П112-5-10/2-А-01, П112-10-6/2-А-01, П112-5-10/2-Е для подводных работ с бронированным кабелем 30 м ).
Преобразователи
С прибором «Булат 3» могут использоваться практически все преобразователи, выпускаемые для толщиномеров серии «Булат», а также большинство раздельно-совмещенных преобразователей и некоторых совмещенных, других производителей (подключение «новых» преобразователей описано в РЭ). Но поверка прибора может быть сделана только с преобразователями записанными в описании типа. Перечень этих преобразователей приводится ниже.
Раздельно — совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02)
Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.
| Тип | Диапазон измеряемых толщин по КУСОТ-180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| П112-5-10/2-А-01 | 1,5-100,0 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 |
| П112-5-10/2-А-02 | 1,0-200,0 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 |
| П112-2,5-12/2-А-01 | 3,0-200,0 | 2,5 | Ø15 | R10 S3 | 80 | Ø25×45 |
| П112-10-6/2-А-01 | 0,6-15,0 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| П112-10-6/2-А-02 | 0,5-30,0 | 10 | Ø8 | R2 S1,1 | 80 | Ø17×25 |
| П112-10-6/2-А-04 | 0,4-15,0 (по Al сплавам) 0,5-10,0 (по стали) |
10 | Ø7 | R5 S1,1 | 40 | Ø11×15 |
| П112-10-2×8-А-04 | 0,5-10,0 | 10 | 2×8 | R2 S0,8 | 40 | 4,6×9,9×31 |
| П112-10-4/2-А-04 | 0,5-10,0 | 10 | Ø4,8 | R3 S0,8 | 40 | Ø9×16 |
Раздельно — совмещенные преобразователи высокотемпературные (Серия Т)
Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С).
За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра.
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм | Рабочая частота, МГц ±5% |
Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| П112-10-6/2-Т-01 | 0,8-20 | 10 | Ø7 | R5 S1 | 80 | Ø26×48 |
| П112-5-10/2-Т-01 | 1,5-100 | 5 | Ø11 | R10 S2 | 80 | Ø26×48 |
Преобразователи для толщинометрии изделий под защитными покрытиями
|
Тип |
Метод измерения |
Диапазон контроля толщины под покрытием (h), мм |
Рабочая частота, МГц ±5% |
|
П112-10-6/2-Е |
З-Э |
0,6-50,0 (б/покр.) |
10 |
|
З-Э-П |
0,6-25 (h≤0,5 мм) |
||
|
Э-Э-Э |
0,6-10 (до 1 мм) |
||
|
П112-5-10/2-Е |
З-Э |
1,5-300,0 (б/покр.) |
5 |
|
З-Э-П |
1,5-300 (h≤ 1мм) |
||
|
Э-Э-Э |
1,0-20 (до 2 мм) |
||
|
П112-5-10/2-А |
З-Э |
1,5-100,0 (серия 01) б/покр. |
5 |
|
З-Э-П |
1,5-100,0 (серия 01) h≤0,3 мм |
||
|
П112-2,5-10/2-А |
З-Э |
3,0-200 (б/покр.) |
2,5 |
|
З-Э-П |
3,0-200 h≤0,3 мм |
||
|
П111-S5C |
Э-Э-Э |
1,0-50,0* |
5 |
|
П111-S2С |
Э-Э-Э |
1,0-50,0* |
2 |
|
П111-15-Л6 |
Э-Э-Э |
0,25-12,0 б/покр. |
15 |
|
Э-Э-Э |
0,25-4,0 h≤0,5 мм |
* При контроле на образцах КУСОТ-180.
