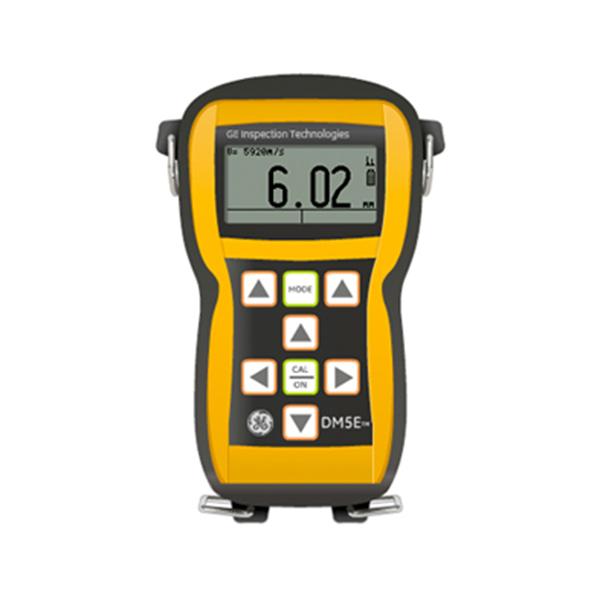

Ультразвуковой толщиномер DM 5E

Новая серия толщиномеров DM5E позволяет выполнять огромное число задач измерений, в особенности, измерения остаточной толщины стенки изделий, подверженных коррозии или эрозии.

Серия толщиномеров DM5E — это простые в обращении ультразвуковые приборы с отличными рабочими характеристиками в малом легком корпусе. Благодаря компактному размеру и эргономичному дизайну с толщиномером можно работать одной рукой.

Новая серия толщиномеров DM5E представлена тремя исполнениями: DM5E базовая модель, DM5E (с режимом измерения DUAL MULTI) и DM5E DL (со встроенной памятью).

Характеристики толщиномера DM5E:

  • Простота работы. Все толщиномеры серии DM5E имеют удобный интерфейс с клавиатурой. На клавиатуре имеется клавиша переключения режима,клавиши для вкл/выкл. калибровки, две функциональные клавиши-стрелки для активации и настройки функциональных значений и четыре клавиши-стрелки для настройки значений параметров и навигации по одноуровневому меню. Посредством клавиатуры Вы получаете доступ ко всем режимам толщиномера: режиму калибровки, настройки и измерения. У толщиномеров версии DL режим отображения файлов на экране позволяет записывать и хранить в файлах значения измерений толщины. Весь процесс калибровки имеет пошаговое управление в меню. Встроенное напоминающее устройство можно установить в режим оповещения о калибровке после определенного числа измерений или по истечении установленного времени.
  • Высокочувствительные преобразователи. Для серии толщиномеров DM5E разработаны высокочувствительные преобразователи с целью оптимальной работы приборов даже в условиях высоких температур. Серия DA5xx включает стандартный преобразователь 5 МГц для выполнения общих задач измерений, 2МГц для больших глубин проницания, а также карандашный преобразователь 7.5MГц для тонких материалов. Новый высокотемпературный преобразователь 5МГц работает в диапазоне температур от -10°C до +204°C.
  • Измерение через покрытие. Обе модели толщиномеров DM5E и DM5E DL имеют режим измерения Dual Multy. Практически все изделия, подлежащие измерению толщины, имеют какое-либо защитное покрытие. Такие покрытия, в том числе краска, вызывают ошибочные результаты измерения толщины стенок основного металла при использовании стандартных режимов измерения. Кроме того, зачистка поверхности для измерения и повторное нанесение покрытия предполагает значительный расход времени и средств. С проверенной функцией Dual Multi нет необходимости удалять покрытие. Нужно всего лишь выбрать режим Dual Multi, установить преобразователь на поверхность изделия и провести измерение.
  • Режимы измерений. Все модели серии DM5E имеют широкий выбор режимов.Они влючают: нормальный режим (значение толщины индицируется большими цифрами в центре экрана); Mini Scan (индицируется минимальное значение толщины при прохождении преобразователя по поверхности стенки изделия); Maxi Scan (индицируется максимальное значение толщины); DIFF/RR% (измеренное значение сравнивается с номинальным значением толщины, заранее определяемым пользователем, разность двух значений отображается в %);B-Scan (графическое отображение минимальных толщин, В-развертка, строится по измерению и записи 1 точки в секунду.
  • Возможность обновления. Серия толщиномеров DM5E предлагает гибкие технические решения, которые легко обновляются в соотвествии с меняющимися задачами измерения. Сегодня купив толщиномер Вам не потребуется высылать его обратно для обновления дополнительными функциями! Серия толщиномеров DM5E обновляется на месте режимом Dual Multi или функцией регистрации данных (DL).
  • Надежность измерений. Хотя толщинометрия считается достаточно простой задачей контроля, исследования показали, что существует риск ошибочности измерений. Неверные настройки прибора могут привести к ошибкам в результатах. Новая серия толщиномеров DM5E предлагает надежный и «умный» интерфейс, а также парольную защиту меню пользовательских настроек, что позволяет заблокировать важные значения настроек и функций. В результате Вы больше не получите ошибочных результатов, как следствие неверной калибровки или случайного изменения конфигурации.

Технические данные толщиномера DM5E:

Метод измеренияультразвуковой эхо-импульсный
Диапазон измеренийзависит от преобразователя и материала, 0.60 мм — 508 мм от зондирующего импульса до 1го донного эхо-сигнала; 2.00 мм — 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм
Разрешение измерений0.01 мм по умолчанию, выборочный 0.01, 0.1 мм
Скорость звука0.508 — 18.699 мм/мс
Разрешение скорости в материале1м/с
Единицы измерениядюймы, мм
Калибровкапо одной точке, по двум точкам, на образце и в воздухе
Генератор импульсовимпульс возбуждения: остроконечный, напряжение 120В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц
Приемникширина полосы прозвучивания 500кГц — 12МГц (-3дБ), автоматическая регулировка усиления
ДисплейЖК-индикатор высокого разрешения, 64х128 пикс. 53.0 мм х 27.0 мм с подсветкой и настройкой контрастности
Частота обновления4Гц или 8 Гц, выбираемая пользователем, 24Гц скорость в режиме сканирования
Индикация значений толщиныNORMAL (нормальный режим) — 5 цифр, высота 10.6 мм, В-SCAN (В-развертка) — 5 цифр, высота 2.55 мм
Индикация последнего результатажирные или полые цифры означают, соответственно, наличие или отсутсвие акустического контакта
Заводские настройки9 стандартных настроек для преобразователей
Настройки АСДмин. и макс. значения диапазон 0.25мм — 508 мм жирные и полые цифры при запуске и нарушении порогов АСД
Питание2 батареи типа АА
Продолжительность работы от батарейприм. 60 ч
Типы отключенияпо выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия
Языкианглийский, немецкий, французский, испанский, итальянский,русский, японский и китайский
Устройства ввода/выводапреобразователь: двойной Lemo 00, выход на ПК: Mini-USB
Температурырабочая температура: — 10…+50 гр.С, температура хранения -20…+60 гр.С
Память данных50,000 значений в сеточных файлах, до 50,000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite
Масса223 гр с батареями
Габариты138 мм х 32 мм х 75 мм



Преобразователи для толщиномера DM5E/технические данные

ПреобразовательDA 501DA503DA512DA590
Частота5МГц2МГц7.5МГц5МГц
Конструкциястандартныйстандартныйкарандашныйвысокотемпературный
Рабочая температура-10 … +70 гр.С-10 … +70 гр.С-20 … +70 гр.С-20 … +204 гр.С
Диаметр контактной поверхности12 мм16.1 мм7.5 мм12.7 мм
Диапазон измерений от поверхностного эхо до 1го донного эхо1.0 — 200 мм5.0 — 300 мм5.0 — 300 мм0.6 — 60 мм
Мин. диапазон измерения по нескольким сигналам (Multi-Echo)3.0 — 25 ммнет2.0 — 10 ммнет
