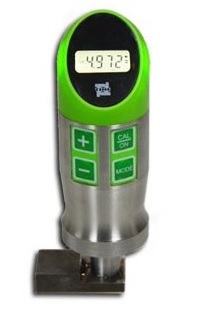

Ультразвуковой толщиномер TIME2260
Загрузка...
Принцип действия толщиномера TIME2260 основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием продольных объемных ультразвуковых волн. Излучаемый пьезоэлектрическим преобразователем (ПЭП) ультразвуковой импульс проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную часть ПЭП. Измерение времени задержки принимаемого толщиномером ультразвукового импульса относительно излученного обеспечивает определение толщины объекта (при известной скорости распространения звука в нем) или скорости звука (при известной толщине образца). Толщиномер TIME2260 оснащен микрокомпьютером, который анализирует, обрабатывает и отображает текущие данные.
TIME2260 имеет широкий диапазон измерений и отвечает за высокую точность.
Особенности толщиномера TIME2260:
- Мини толщиномер со встроенным преобразователем (5МГц)
- Подходит для любых металлических и неметаллических материалов, через которые проходит ультразвук
- Высокое разрешение (0.001 мм)
- Измерение скорости звука при известной толщине образца
Ультразвуковой толщиномер TIME2260 характеристики:
| Преобразователь | 5 МГц, (диметр12 мм) | |
| Калибровка нуля | Авто | |
| Калибровка прибора | Калибровка скорости звука, когда известна толщина. Калибровка толщины, когда известна скорость звука. |
|
| Единицы измерения | мм / дюймы | |
| Подсветка | Автоматическая / ручная | |
| Диапазон измерения | 1,2 мм ~ 200 мм (Сталь) | |
| Разрешение экрана | 0.001 дюйма (<10.000 дюйма), 0.01дюйма (> 10.000 дюйма), 0.001 мм (<10.00 мм), 0,01 мм (<100.00 мм), 0.1 мм (> 100.00 мм) |
|
| Стабильность измерений | ±0.03mm | |
| Диапазон рабочих температур | От 0С до +40С | |
| Температура хранения | От -20 до +60С | |
| Температура измеряемой поверхности | От -10С до 60С | |
| Электрическое питание | Элемент питания типа АА 1,5 В | |
| Габариты | диаметр 40 мм х120 мм | |
| Вес | 300 г | |
Ультразвуковой толщиномер TIME2260 комплект поставки:
- блок электронный толщиномера ультразвукового TIME2260,
- стандартный преобразователь с частотой 5Рx10,
- встроенная стальная базовая пластина,
- элемент питания типа AA 1.5В,
- звукопроводящая контактная смазка,
- руководство по эксплуатации ультразвукового толщиномера TIME2260,
- гарантийный талон,
- кейс для хранения и переноски TIME2260.
