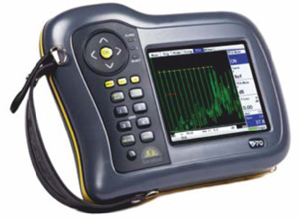

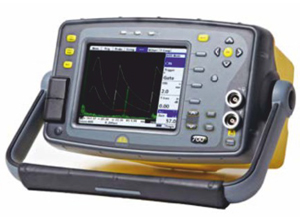

УЛЬТРАЗВУКОВЫЕ ДЕФЕКТОСКОПЫ SONATEST 700M И D-70

Особенности:

  • Конфигурируемое встроенное программное обеспечение
  • Настраиваемое и интуитивно понятное меню
  • Программное обеспечение DAC/ВРЧ/АРД
  • Режим измерения угла ввода
  • Режим «Dryscan»
  • B-скан с кодировщиком положения
  • Встроенная память 4Гб
  • Возможность модернизации
  • Интерфейс USB для импорта/экспорта данных на ПК

НОВИНКА – ПО доля контроля коррозии

Измерение толщины – одна из основных задач дефектоскопов серии Sonatest. Надежный инструмент для регистрации и записи данных необходим для обеспечения высокой эффективности работы. Популярный цифровой формат «Фиксация/Расположение/Считывание данных» является стандартным. Программа обнаружения коррозии позволяет пользователю создавать матрицы показаний с помощью A-сканов, B-сканов, архивных данных и заметок для каждого журнала регистрации толщин

ВРЧ

Благодаря временной регулировке чувствительности (ВРЧ) усиление приемного устройства меняется по глубине для компенсации расходимости луча и затухания. Отражение от одинаковых по размеру дефектов, но расположенных на разной глубине, приводится к одной и той же амплитуде сигнала на A-скане для выравнивания чувствительности. ВРЧ может формироваться на основании справочных эхосигналов, как и DAC, или получается путем преобразования из уже существующей кривой DAC.

AWS

При наличии данного режима уровень индикации сигнала (IL), коэффициент затухания (AF) и норма индикации (IR) рассчитываются и отображаются в соответствии с AWS D1.1.

Режим Dryscan

В режиме Dryscan добавляется предварительный усилитель, позволяя выполнять сравнительный контроль композитных материалов «теневым» методом, когда традиционные методики бессильны. Применяется совместно с мягкими наконечниками и роликовыми датчиками и не требует использования контактной среды, поэтому сотовые конструкции или панели из углеродного волока легко контролировать на наличие трещин, расслоений и нарушение связи.

Технические характеристики ультразвуковых дефектоскопов SONATEST 700M и D-70

  • Диапазон контроля: 0-1мм до 0-20000мм в сталях при 5930 м/с
  • Скорость (ультразвука): 256-16000 м/с с плавной регулировкой
  • Ноль датчика: 0-999,999мкс
  • Задержка: 0-20м в сталях 5930м/с
  • Усиление: 0-110дБ, регулируется с шагом 0,1, 0,5, 1, 2, 6, 14 и 20дБ
  • Тестовые режимы: Эхо-импульсный, теневой, раздельно-совмещенный
  • Затухание :50 и 400 Ом на выбор
  • Генератор импульсов: 100-450 В, ударного возбуждения, прямоугольные импульсы. Длина импульса от 30нс до 2500нс. Время нарастания/спада фронта <5нс при нагрузке 50R, регулируется
  • Active EdgeTM: Уникальный режим Active EdgeТМ для повышения разрешения в подповерхностной зоне
  • PRF: Регулируется в пределах 5Гц-5кГц. Предлагается режим внешней синхронизации.
  • Частота развертки экрана: 60Гц
  • Выпрямление: RF, полуволновое, +, полуволновое -, полное
  • Частотный диапазон: 7 узкополосных и широкополосный фильтры, 100кГц-500кГц, 200кГц-800кГц, 0,4МГц-1,6МГц, 1,4МГц-3МГц, 3МГц-8МГц, 7МГц-15МГц, 9МГц-21МГц, 1,6МГц-22МГц (широкополосный), Дополнительная частота с предварительным усилением в режиме DryScan
  • Линейность: Вертикальная 0,5%высоты экрана (FSH). Горизонтальная +/- 0,2% рабочей ширины экрана (FSW)
  • Отсечка (выбирается): До 80% линейная или (удаляет базовый шум, не оказывая влияния на амплитуду индикации сигнала). До 50% с подавлением (увеличивает компенсацию нуля и подавляет все эхо-сигналы). Включен сигнал предупреждения
  • Единицы измерения: Метрические (мм), дюймы или микросекунды
  • Экран: Цветной светоотражающий экран VGA (640х480) TFT
  • Область экрана: 116,16Х87,2мм
  • Зона А-скан: 400х510 пикселей (стандартно), 460Х620 (FS)
  • Цвета: 9 цветовых режимов с регулируемой яркостью
  • Контроль каналов: Два независимых строба для измерения и мониторинга. Запуск и ширина регулируются во всем диапазоне значений. Уровень меняется в диапазоне 0-100%, положительное и отрицательное включение каждого канала сопровождается звуковым и визуальным сигналом. Разрешение канала – 5нс
  • Масштабирование: Расширяет диапазон и задержку в области Строба 1
  • АРУ: Автоматическая настройка усиления настраивает сигнал в Стробе 1 в диапазоне значений 10-90% FSH, допуск 5-20%

Режимы измерения:

  • Режим 1: Сигнальный монитор, контроль уровня сигнала, измерения на экране не отображаются
  • Режим 2: Глубина и амплитуда первого сигнала в стробе
  • Режим 3: Измерение расстояния между двумя эхо-сигналами в одном стробе
  • Режим 4: Наклонный, измерение расстояния по лучу, по поверхности (в том числе компенсации по Х), глубины и амплитуды эхо-сигнала. Для выпуклых и вогнутых поверхностей может выполняться коррекция криволинейной поверхности. Доступна индикация на дисплее «пол-пути»
  • Режим 5: Измерение расстояния между сигналами в разных стробах
  • Режим 6: Измерение «от фронта до фронта»
  • Режим 7: Угол ввода, рассчитывается на основе траектории луча, радиуса и глубины центра отверстия-отражателя
  • Экран в режиме измерений: Работа в режим онлайн, обновление данных на экране выполняется 3 раза в секунду. Режим отображения только А-скана

Режимы сглаживания формы сигналов:
— Отсутствует (минимальное и максимальное значения отображаются на А-скане)
— Заполнение (минимальные значения соответствуют базовым значениям, реализует сплошной А-скан)
— Сглаживание (минимальное значение не принимается в расчет, реализует четкий контур А-скана)

  • Контур: Управление скоростью нарастания заданного фронта для сокращения полуциклов в выпрямленных режимах измерения. На выбор предлагается один из 6 уровней.
  • Послесвечение: Приводит предыдущие А-сканы к «постепенному затемнению» на уровне, заданном пользователем
  • Автоматическая калибровка: Автоматическая калибровка скорости и нуля датчика от 2 эталонных эхо-сигналов
  • Справочная форма сигнала: Отображает ранее сохраненный А-скан в цвете, не совпадающем с активным А-сканом, для быстрого контроля несоответствий
  • Часы: Встроенные часы, батарея RTC поддерживает режим запоминания времени и даты. Отображается на дисплее, сохраняется с результатами измерений
  • Встроенная память: 4 Гб, для сохранения А-сканов, В-сканов и т.д. 200000 А-сканов, 300000 В-сканов, 440000 значений толщины
  • Запоминание пика сигнала: Запись всех А-сканов на экране для динамического сравнения с пиком активного А-скана, выделенного цветом
  • Заметки: Буквенно-цифровые заметки для записи А-сканов, В-сканов и др.
  • Заморозка экрана: Фиксация текущей отображения на экране для дальнейшего анализа
  • Кнопка Help / «Помощь»: Информация о программно-аппаратном обеспечении прибора
  • Язык: Возможность выбора одного из нескольких языков, в том числе: английский, французский, испанский, русский, китайский. Другие языки предлагаются на заказ.
  • Подключение кодировщика положения: 4-контактный разъем LEMO (D70)
  • Разъем: 15 D-sub (700М)
  • Видео выход: Стандарт для 700 М, опция для 70D
  • Пропорциональный выход: Только для 700М
  • Внешняя синхронизация: Только для 700М
  • USB: Для сохранения данных на внешних устройствах
  • Разъемы для ПЭП: BNC, Lemo 1
  • Питание: Литий-ионный аккумулятор 14,4В. Рассчитан на 16 часов работы, не более 18 часов. Сопровождается индикатором заряда. Время перезарядки 3-4 часа. Батарею можно заряжать отдельно от прибора (опция)
  • Зарядное устройство: 100-240В пер. ток, 50-60Гц
  • Защита от воздействия окружающей среды: IP 67
  • Температура : Рабочая -10-55°С, Предельная -20-70°С, Хранение: -40-75°С
  • Размер: D-70: 172х238х70мм В-Ш-Г, 700M: 145Хх55х145мм В-Ш-Г
  • Вес Sonatest : D-70: 1,7кг с батареей, Sonatest 700M: 2,5кг с батареей
  • Гарантия: 2 года

Стандартный комплект поставки ультразвукового дефектоскопа Sonatest 700S или D-70:

  • Цифровой дефектоскоп Sonatest 700S или D-70.
  • Батарея, зарядное устройство, сетевой кабель.
  • Инструкция.
  • Сумка.
  • Программа UTility и кабельUSB. Защитная пленка экрана.
  • Контактная среда.
  • Дополнительный комплект (только для D-70)
  • Стандартный комплект Sonatest
  • Прочный кейс 488 x 386 x 229 мм
  • Центральный держатель
  • Тканевый держатель
  • Магнитный держатель
  • Ремень с карабинами
