Универсальный образец Magnaflux
Универсальный образец Magnaflux для определения возможности с помощью магнитопорошкового контроля выявить дефект с максимальными размерами 1/16 дюйма (1,5875 мм) в длину, 0.006 дюйма (0,1524 мм) в ширину, глубиной 0.02 дюйма (0,508 мм), который ориентирован под углом в 90° к магнитному потоку.

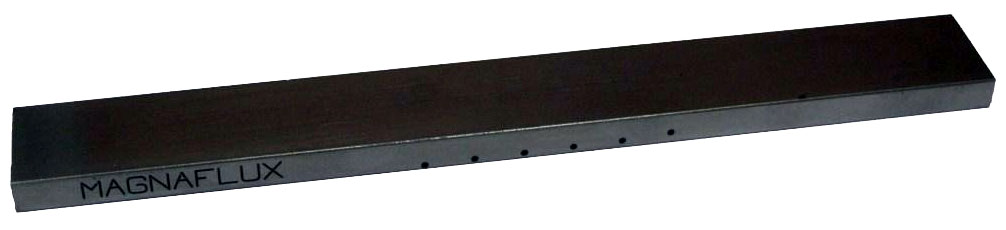

Образец представляет собой металлическую пластину длиной 254 мм, шириной 31 мм и толщиной 9 мм. Пластина имеет гладкую и грубо обработанную поверхности со специально изготовленными на поверхности и под поверхностью продольными и поперечными дефектами. Имеет фирменную маркировку.
Образец не является средством измерения, не подлежит калибровке, поверке и внесению в Госреестр средств измерений. Соответствует стандартам MIL-STD-271F (SH) JUNE 1986, PARAGRAPH 4.3.1.2, ГОСТ 21105-87.
Правила использования:
- Универсальный образец намагничивают и наносят суспензию или сухой порошок, выдерживают 1-2 минуты для того, чтобы суспензия стекла. После этого производят осмотр образца на предмет выявления дефектов. В завершение, образец очищают от суспензии и размагничивают.
- При испытании планка должна быть ориентирована надписью MAGNAFLUX к оператору.
Рекомендуемые материалы и оборудование:
- сухие порошки: Magnaflux 3A Black, Magnaflux 1 Gray и Magnflux 8A Red;
- суспензии: Magnaflux 7HF, Magnaflux 14HF и Magnaflux 410HF;
намагничивающее оборудование — переносной дефектоскоп Magnaflux P920 или стационарные установки серии MAG 20, MAG 40, MAG 50 и др.
