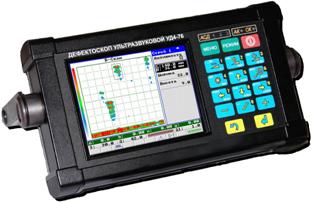

Универсальный ультразвуковой дефектоскоп УД4-76(TOFD версия)

Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, предназначен для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.

 Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.

Преимущества дефектоскопа

• специальные режимы работы, реализованные на базе программного пакета прибора и адаптированные под задачи заказчика (среди них: режим «Пик», режим «Разметка развертки», автоматические алгоритмы калибровки ПЭП, Режимы автоматического построения АРД-диаграмм и ВРЧ-кривых, сохранение данных в виде радиочастотного Б-скана, построение «карты коррозий» и «карты толщин» и т.д.);

• эргономичность дефектоскопа при работе на объекте (большой TFT-дисплей, малый вес прибора, удобное меню, наличие автоматической звуковой и световой сигнализации дефектов по трем уровням: поисковый, контрольный, браковочный);

• индивидуальный комплект поставки, в который входит набор ультразвуковых датчиков, адаптированных под контроль конкретной номенклатуры сварных соединений и других объектов УЗ контроля.

Отличительные особенности дефектоскоп

• большой цветной высококонтрастный TFT диспле
• металлический защитный корпу
• система АСД: 3 трехцветных светодиода, звуковая сирена
• удобная навигация по меню
• работа с различными типами ПЭП
• возможность создания звуковых комментариев ко всем типам сохраняемых данных
• поддержка USB
• подключение датчика пути
• реализация программного обеспечения под различные задачи контроля
• различные формы отображения А-сканов;
• динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
• формы отображения информации: А-скан, Б-скан, ортогональные виды, карта коррозии.

Сервисные функции прибора

• • Наличие двух независимых измерительных строба с системой сигнализации дефектов (звуковая и световая) по каждому из стробов. При этом каждый строб имеет:
  • — Три уровня срабатывания: «БРАКОВОЧНЫЙ»; «КОНТРОЛЬНЫЙ»; «ПОИСКОВЫЙ»; обозначенные на экране дефектоскопа «КРАСНЫМ» «СИНИМ» и «ЗЕЛЕНЫМ» цветом, соответствующие цвета световой сигнализации АСД по каждому из стробов.

Режим дифракционно-временного метода контроля (TOFD)

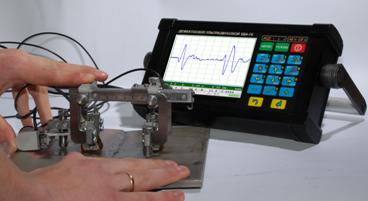

Основан на измерении времени распространения волн дифрагированных от границ дефекта. Метод TOFD реализуется с помощью двух датчиков, работающих в раздельном режиме. Предназначен для ручного контроля стыковых сварных соединений, плоских поверхностей и труб. Для обеспечения постоянного расстояния между точками ввода данных преобразователей и ориентации их относительно друг друга используется ручное сканирующее устройство. Также реализована функция обеспечения информации о положении ультразвуковых преобразователей с помощью датчика пути. Режим дифракционно-временного метода контроля (TOFD)
Основным преимуществом данного метода является более точное определение координат и размеров несплошностей в том числе и трещин. К настоящему времени метод TOFD используется для контроля качества объектов вместо традиционных: радиационного и ультразвукового эхо-импульсного методов. С помощью этого метода могут быть найдены дефекты, такие как несплошности, несплавления, трещины, пористость и шлаковые включения, а также определены их характеристики.

Метод TOFD обеспечивает:

•  контроль всего объема шва за один цикл сканирования;
•  контроль различных типоразмеров сварных соединений;
•  определение размеров дефектов без учета амплитуд дифрагированных сигналов;
•  высокая чувствительность ко всем видам дефектов независимо от их ориентации.

Функциональные возможности:

• • полная запись данных виде А-Сканов и РЧ Б-Сканов;
  • просмотр результатов контроля в виде А-Скан и РЧ Б-Скан;
  • режим «калибровка»;

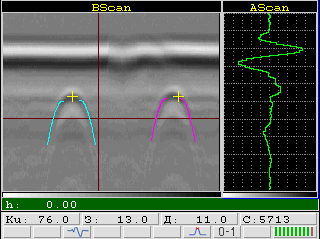

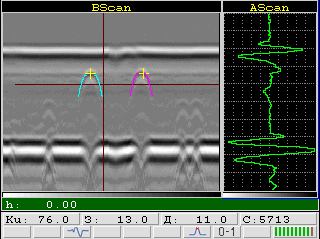

  • использование двух стандартных курсоров или двух гиперболических курсоров;
  • масштабирование данных с привязкой к первому либо ко второму курсору;

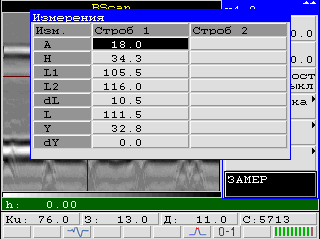

  • определение типа и размеров дефектов в вертикальной плоскости и плоскости сканирования при использовании гиперболических курсоров.
  • Режим временной регулировки чувствительности (ВРЧ)
  • Режим амплитудных кривих DAC
  • Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ»
  • Режим «ПИК»
  • Измерение эквивалентных размеров дефектов (АРД диаграммы)
  • тображение РЧ сигнала
  • Режим специализированного интерфейса
  • Режим связи с ПЭВМ

Дополнительное программное обеспечение

Ультра УДх-7х — программа предназначена для обработки результатов контроля универсального ультразвукового дефектоскопа УД4-76 и служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.
