Усиливающие экраны РЕНЕКС

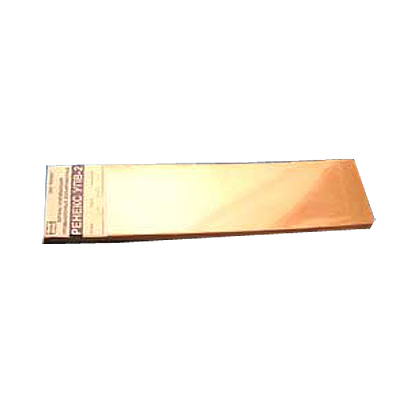

Загрузка...Усиливающие экраны РЕНЕКС УПВ применяются для сокращения времени экспозиции и уменьшения влияния рассеянного излучения. Экраны РЕНЕКС изготавливаются в России и адаптированы для работы в температурном диапазоне от — 30° С до + 50°С без потери фотографических и механических свойств. При производстве экранов используется гибкая полиэстровая подложка и прочное защитное покрытие. При поливе экранов применяются лучшие рентгенолюминофоры ведущих мировых производителей.
На сегодняшний день выпускаются следующие типы усиливающих экранов Ренекс
- РЕНЕКС УПВ-1 ПРС —Флуоресцирующие экраны повышенной разрешающей способности. Экраны изготовлены из высокоэффективного мелкозернистого рентгенолюминофора – вольфрамата кальция с использованием специального красителя, эффективно поглощающего рассеянное световое излучение, образующееся в люминофорном слое. Благодаря этой технологии, разрешающая способность экранов увеличена до 6.00-8.00 пар линий/мм (в зависимости от условий рентгенографии)
- РЕНЕКС УПВ-1, РЕНЕКС УПВ-2 — флуоресцирующие экраны общего назначения. Стандартные усиливающие экраны для дефектоскопии, выпускаемые с 2002 года. Отлично зарекомендовали себя в разных областях применения, изготовлены из высокоэффективного мелкозернистого рентгенолюминофора – вольфрамата кальция с добавлением оксисульфида иттрия, активированного тербием (УПВ-2).
- РЕНЕКС УПВ-3 ВУ— флюоресцирующие экраны высокого усиления и повышенной яркости. Экраны изготовлены из сверхэффективного мелкозернистого рентгенолюминофора – флюробромида бария, активированного европием. По усиливающему действию, разрешающей способности, детальной чувствительности экраны РЕНЕКС УПВ-3 ВУ являются 100% аналогом экранам зарубежных производителей: KYOKKO SUPER SPECIAL.
Усиливающие экраны Ренекс выпускаются в следующих форматах — 30х40см, 8х30см, 8х40см, 10х30см, 10х40см. По специальному заказу изготавливаются экраны любых форматов (длиной до 5 м, шириной до 40 см)
Технические характеристики:
| Характеристика | Маркировка | Разрешающая способность, пар линий/мм | Чувствительность комбинации флюоресцентных экранов с плёнками РТ-1, HS800, в Р-1 | Коэффициент пересчета экспозиции при переходе от плёнки РТ-1 (HS800) к комбинации флуоресцентных экранов с плёнкой РТ-1 | Нагрузка люминофора, мг/мм2 | |
| передний экран | задний экран | |||||
| Флуоресцирующие экраны повышенной разрешающей способности не имеющие зарубежных аналогов. | РЕНЕКС УПВ-1 ПРС | 6.00 — 8.00 | 100 | 30 | 40-45 | 40-45 |
| Флуоресцирующие экраны общего назначения не имеющие зарубежных аналогов. | РЕНЕКС УПВ-1 | 3.50-4.00 | 350 | 100 | 45-50 | 45-50 |
| Флуоресцирующие экраны высокого усиления и повышенной яркости | РЕНЕКС УПВ-2 | 3.00-3.50 | 620 | 180 | 65-70 | 65-70 |
| Аналог — KyokkoHighPlus | 3.00-3.50 | 650 | 200 | 45-50 | 65-70 | |
| РЕНЕКСУПВ-3 ВУ | 3.20-3.80 | 1200 | 350 | 50-60 | 50-60 | |
| аналогKyokko Super special | 3.20-3.80 | 1200 | 350 | 50-60 | 50-60 | |
Все измерения характеристик флуоресцирующих экранов проводились при следующих условиях экспозиции:
- напряжение на трубке рентгеновского аппарата 220 кВ;
- дополнительный фильтр 25 мм Fe + 2 мм Cu;
- фокус- 3 мм;
- фокусное расстояние -100 см.
- ток и время экспозиции подбирались для обеспечения плотности почернения плёнки 2.00 D.
Для определения разрешающей способности использовалась свинцовая мира, тип L 659037, толщиной 80 мкм. S. Чувствительность технических радиографических плёнок типа РТ-1, HS800 (по данным ЦНИИТМАШ) составляет 3.3-3.5 Р-1. Флуоресцирующие экраны для промышленной дефектоскопии РЕНЕКС УПВ предназначены для совместного использования с техническими радиографическими плёнками, сенсибилизация эмульсионного слоя которых позволяет применение усиливающих экранов с эмиссией в ультрафиолетовой, фиолетовой и синей области спектра. На сегодняшний день такими плёнками являются: РТ-1; РТ-1В; РТ -1TN; Kodak HS 800; Agfa F8.
