ЛинтеЛ® ИМД-10 — установка для определения сопротивления истираемости по показателю микро-Деваль.
Реализованные стандарты:
- ГОСТ 32816
- ГОСТ 33024
Установка ИМД-10 предназначена для экспериментального определения сопротивления истираемости по показателю микро-Деваль согласно ГОСТ 32816-2014 и ГОСТ 33024-2014, позволяет проводить одновременное испытание до двух образцов и устанавливать широкий диапазон значений оборотов.
Основной функцией установки является обеспечение заданного количества вращательных движений барабанов с пробами с заданной частотой вращения.

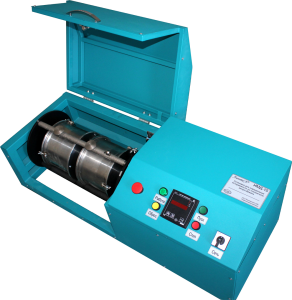

Установка представляет собой моноблок, содержащий держатель образцов, лицевую панель и крышку с закреплённой ручкой. Для обеспечения безопасной работы, вращение образцов производится только при закрытой крышке по сигналу с датчика закрытия крышки.
Защиту от коротких замыканий и утечек на корпус аппарата (класс защиты 0I по ГОСТ Р МЭК 61140-2000) обеспечивает подключение контура заземления к шпильке заземления установки и наличие с составе установки автоматического выключателя.
Особенности ЛинтеЛ ИМД-10:
- Установка ИМД-10 предназначена для экспериментального определения сопротивления истираемости по показателю микро-Деваль, позволяет проводить одновременное испытание до двух образцов и устанавливать широкий диапазон значений оборотов
- Основной функцией установки является обеспечение заданного количества вращательных движений барабанов с пробами с заданной частотой вращения
- Установка представляет собой моноблок, содержащий держатель образцов, лицевую панель и крышку с закреплённой ручкой. Для обеспечения безопасной работы, вращение образцов производится только при закрытой крышке по сигналу с датчика закрытия крышки
- Простота эксплуатации. Крышки барабанов крепятся откидными болтами с барашковыми гайками, что значительно облегчает их установку и изъятие
- Внедрение лабораторной информационной системы ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности
- Для обеспечения безопасной работы, вращение образцов производится только при закрытой крышке по сигналу с датчика закрытия крышки
- Защита от коротких замыканий и утечек на корпус аппарата (класс защиты 0I по ГОСТ Р МЭК 61140-2000) за счёт подключение контура заземления к шпильке заземления установки и наличие с составе установки автоматического выключателя
- Настольное исполнение установки исключает травмы при подъёме или установке на пол испытательных барабанов
Технические характеристики ЛинтеЛ ИМД-10:
| Количество одновременно испытываемых образцов | от 1 до 2 шт |
| Задаваемое количество оборотов | от 1 до 9 999 999 об |
| Скорость вращения | 100 об/мин |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность, в режиме перемешивания |
не более 600 Вт |
| Потребляемая мощность, в режиме ожидания |
не более 50 Вт |
| Уровень шума при перемешивании | не более 65 дБ |
| Габаритные размеры | 490 х 1150 х 410 мм (глубина x ширина x высота) |
| Масса | не более 100 кг |
| Температура окружающего воздуха | от 15 до 35 °C |
| Относительная влажность воздуха | не более 75 % |
| Напряжение питания устройства | от 198 до 242 В |
| Частотапитающей сети | от 49 до 51 Гц |
| Вероятность безотказной работы за 1000 ч. не менее |
0,96 |
| Среднее время восстановления | 4 ч |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
| Безопасность | |
|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ IEC 61140-2000 |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Комплект поставки ЛинтеЛ ИМД-10:
| Устройство ЛинтеЛ ИМД-10 | 1 шт. |
| Кассета (барабан) | 2 шт. |
| Шарики | 10 кг. |
| Кольцо 198х202х1,8 МБС ГОСТ 9833-73/18829-73 | 4 шт. |
| Паспорт счётчика импульсов СИ-8 | 1 шт. |
| Руководство по эксплуатации счётчика импульсов СИ-8 | 1 шт. |
| Гарантийный талон счётчика импульсов СИ-8 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| Лабораторная информационная система ЛинтеЛ ЛИС |
Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование | Пределы измерения | Класс точности (погрешность) | Назначение |
|---|---|---|---|
| Секундомер механический: СОСпр-2б-2-000 | (-20 … +40) °С | класс точности: 2 допустимая погрешность за 60 мин, с: ±1,8 | Проверка времени испытания |
| Штангенциркуль ШЦ-I-250-0,05 ГОСТ 166-89 |
верхний предел измерения: 250мм | цена деления по нониусу: 0,05мм предел погрешности: 0,05мм | Проверка размеров барабана |
| Цифровой фототахометр АКТАКОМ АТТ-600 |
10…19999 об./мин | ±(0,1 % + 1 е. м. р.) | Проверка скорости вращения барабанов |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
