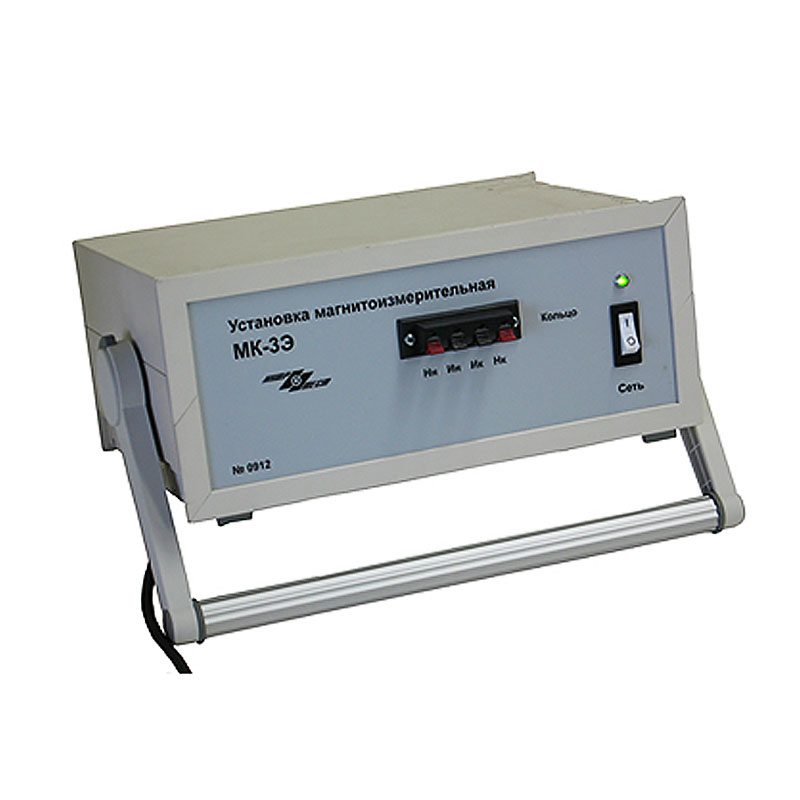

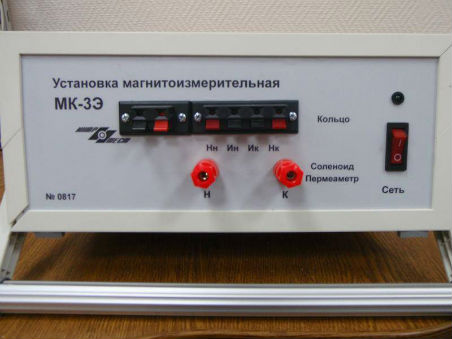

Установка магнитоизмерительная МК-3Э

Технические характеристики МК-3Э:

Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов.

Размеры кольцевых образцов:

• внутренний диаметр от 4 мм до 80 мм,
• наружный диаметр от 6 мм до 100 мм,
• высота от 4 мм до20 мм.

Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения.

Размеры протяженных образцов для измерения в соленоиде:

• пакет из полос длиной от 100 мм до 400 мм, сечением — квадрат со стороной от 1 мм до 10 мм;
• пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм.

Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения.

Материал образцов — магнитно-мягкие сплавы и электротехнические стали.

Измеряемые характеристики кольцевых образцов:

• магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
• основная кривая намагничивания B(H) по точкам, Тл, А/м;
• остаточная индукция B_r, Тл;
• коэрцитивная сила по индукции H_cB, А/м;
• максимальная магнитная проницаемость mm;
• магнитная проницаемость me в заданном поле;
• начальная магнитная проницаемость mн;
• индукция в заданном поле.

Измеряемые характеристики протяженных образцов:

• коэрцитивная сила по индукции Hc_B, А/м;
• коэрцитивная сила по намагниченности HcJ_.

Диапазоны изменения намагничивающего тока для кольцевых образцов:

• первый — 0-0.05А,
• второй — 0-0.1А,
• третий — 0-0.5А,
• четвертый 0-1.0А,
• пятый — 0-5.0А,
• шестой — 0-10А.

Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне.

Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде:

• первый — 0-0.05А,
• второй — 0-0.1А,
• третий — 0-0.5А,
• четвертый 0-1.0А,
• пятый — 0-5.0А.

Погрешность установки тока при измерении не более +0,5% от максимального значения.

Относительная погрешность измерений для доверительной вероятности 0.95, не более:

• измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
• измерения остаточной индукции B_r +2 % (на кольцевых образцах);
• измерения коэрцитивной силы по индукции H_cB +2 % (на кольцевых образцах и образцах протяженной формы);
• измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
• измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах);
• измерения индукции в заданном поле +2 % (на кольцевых образцах).

Установка магнитоизмерительная МК-3Э обладает следующими эксплуатационными характеристиками:

• напряжение питания, В, от сети 220 + 22;
• потребляемая мощность при питании от сети, ВА, не более 600;
• габаритные размеры, мм, 290х125х200;
• масса, кг, не более 15.

Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения.

Установка допускает непрерывную работу в течение 8 часов и более.

Установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года.

Комплект поставки МК-3Э:

• Электронный измерительно-управляющий блок и стабилизирующий источник намагничивающего тока в едином корпусе (электронный блок МК-ЗЭ);
• Носитель с дистрибутивом программного обеспечения;
• Руководство по эксплуатации;
• Свидетельство о поверки Госстандарта магнитоизмерительной установки МК-3Э;
• Компьютер;
• Стандартный образец предприятия.
