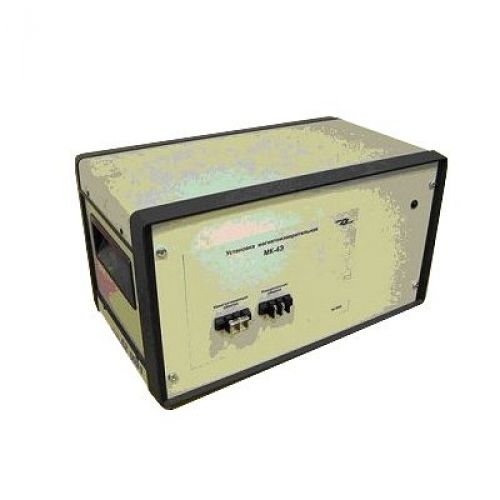

Установка магнитоизмерительная МК-4Э
Установка магнитоизмерительная МК-4Э - переносной магнитный прибор для измерения магнитных характеристик материалов
Сертификаты:
Сертификат о калибровке ГосСтандарта РФ.
Гарантия на...
Загрузка...В наличии много
по запросу
по запросу
Установка магнитоизмерительная МК-4Э — переносной магнитный прибор для измерения магнитных характеристик материалов
Сертификаты:
- Сертификат о калибровке ГосСтандарта РФ.
Гарантия на установку магнитоизмерительную МК-4Э: 18 месяцев.
Назначение прибора МК-4Э:
Установка магнитоизмерительная МК-4Э предназначена для автоматического измерения удельных потерь и магнитной индукции кольцевых магнитопроводов и образцов, листовых образцов в аппарате листов, полос в аппарате Эпштейна при частотах 50Гц, 60Гц и 400Гц взамен установок У5021, У5033, У5057 и аналогичных.
Варианты исполнения:
- кольцевых магнитопроводов;
- для аппарата Эпштейна;
- для аппарата листов.
МК-4Э:
- Размеры кольцевых магнитопроводов и образцов:
Внутренний диаметр от 10 мм, наружный от 12 мм. - Размеры листовых образцов:
длина от 400 до 750 мм, ширина — не менее 60% ширины окна соленоида,
толщина — от 0,27 до 1.0 мм.
Допускается измерение образцов других размеров. - Размеры полос:
длина от 280 до 500 мм, ширина — 30 мм, толщина от 0,1 до 1,0 мм. - Материал образцов — электротехнические стали 3405, 3406, 3408 и другие.
- Измеряемые характеристики кольцевых магнитопроводов и образцов:
— динамическая кривая намагничивания Bm(Hm);
— динамическая петля гистерезиса B(H);
— амплитудная индукция Bm;
— динамическая коэрцитивная сила Hc;
— остаточная индукция Br;
— проницаемость m;
— удельные потери Pуд;
— индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
— удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т. - Измеряемые характеристики листовых образцов:
— динамическая кривая намагничивания Bm(Hm);
— динамическая петля гистерезиса B(H);
— индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
— удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т. - Измеряемые характеристики полос:
— динамическая кривая намагничивания Bm(Hm);
— динамическая петля гистерезиса B(H);
— индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
— удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т. - Относительная погрешность измерений колец и полос для доверительной вероятности 0.95, не более:
— для индукции 0.0001-0.01 Т +5 %,
— для индукции 0.01-1.2 Т + 3 %,
— для индукции 1.2-2.0 Т +1.5 %;
— для удельных потерь +2.5 %. - Относительная погрешность измерений листов для доверительной вероятности 0.95, не более:
— для индукции B +3 %;
— для удельных потерь Руд +3 %. - Эксплуатационные характеристики электронного блока:
— напряжение питания, В, от сети 220 + 22;
— потребляемая мощность при питании от сети, ВА, не более 600;
— габаритные размеры, мм, 510х150х300;
— масса, кг, не более 15. - Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения.
- Установка допускает непрерывную работу в течение 8 часов и более.
Комплект поставки МК-4Э:
- Электронный измерительно-управляющий блок и источник намагничивающего тока в едином корпусе
- Компьютер
- Носитель с программным обеспечением
- Руководство по эксплуатации
- Сертификат калибровки Госстандарта РФ
- Контрольный образец.
