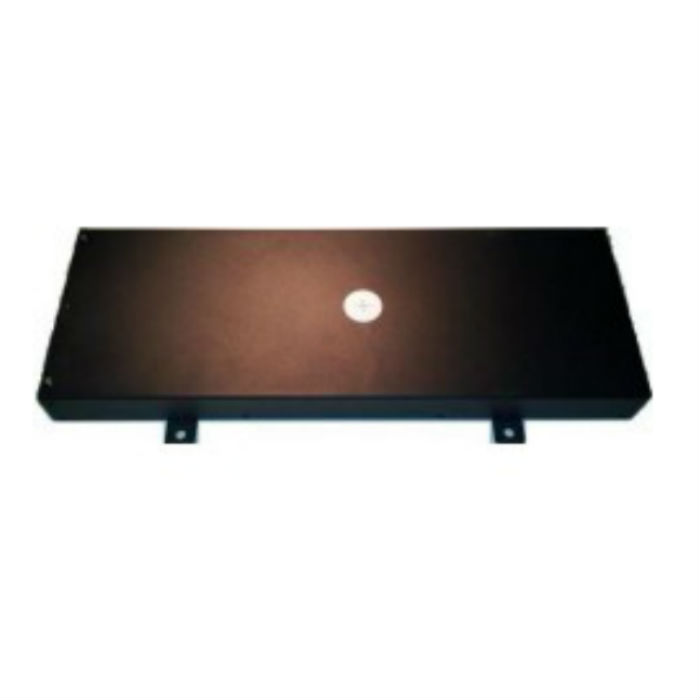

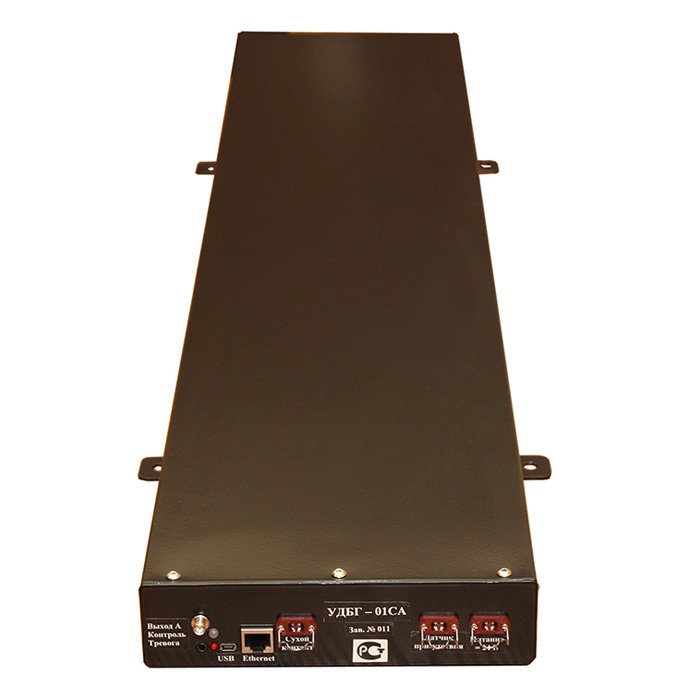

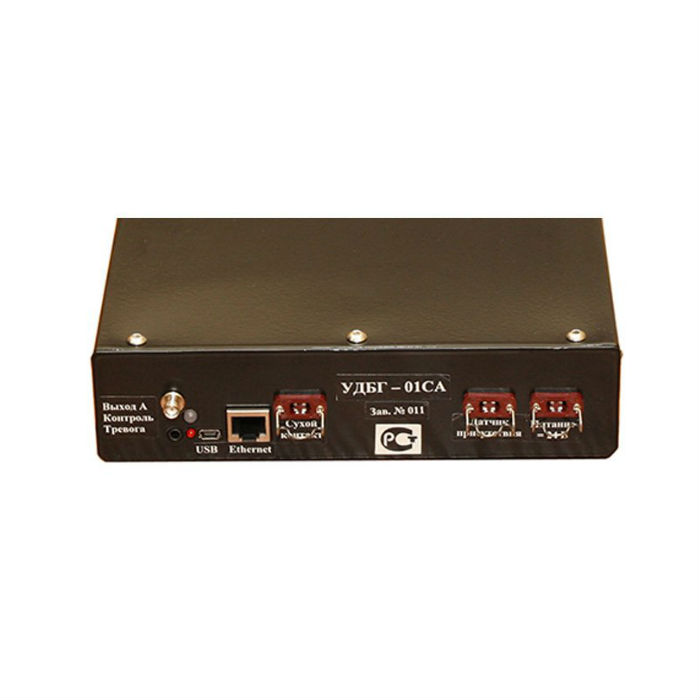

Устройство детектирования УДБГ-01СА
Загрузка...
Устройство детектирования УДБГ-01СА зарегистрировано в Государственном реестре средств измерений под № 52056-12. Свидетельство об утверждении типа средств измерений RU.C.38.050.A №49096. Действительно до 14.12.2017г.
Устройство детектирования на основе пластмассового сцинтиллятора, предназначено для измерения мощности амбиентного эквивалента дозы гамма-излучения (далее мощность дозы), обнаружения источников гамма- излучения и сигнализации в случае превышения установленного порогового уровня мощности дозы гамма-излучения. УДБГ-01СА может быть использовано в радиационных пешеходных и транспортных мониторах для обнаружения несанкционированного перемещения (проноса) ядерных материалов и радиоактивных веществ по гамма- излучению. Также устройство может быть использовано для экспрессного контроля радиоактивного загрязнения багажа на транспортёрах аэропортов и вокзалов, различных грузов в транспортных тележках, в частности денежных знаков в инкассаторских сумках, мешках или упаковках в хранилищах банков.
Устройство УДБГ-01СА, подключённое к персональному компьютеру, может применяться как автономно, так и в составе автоматизированных систем радиационного мониторинга и может быть интегрировано в комплексные системы безопасности объектов.
Отличительные особенности устройства детектирования УДБГ-01СА
- Малое время обнаружения радиоактивных источников
- Измерение радиационного фона
- Возможность автономной работы в качестве порогового сигнализатора
- Возможность работы с персональным компьютером
- Визуальное и звуковое оповещение при обнаружении радиоактивного источника
- Возможность из нескольких блоков создавать необходимые автоматизированные системы, такие как пешеходные и транспортные мониторы, тамбуры передачи ценностей и др.
Технические характеристики:
| Наименование параметра | Значение |
|---|---|
| Диапазон измерения мощности дозы фотонного излучения, мкЗв/ч | от 0,05 до 5 |
| Диапазон энергий регистрируемого фотонного излучения, МэВ | от 0,05 до 1,25 |
| Порог обнаружения радиоактивного источника 137Cs (цезий-137) на расстоянии 0,4 м, кБк, не более | 30 |
| Чувствительность к мощности дозы фотонного излучения,∙с -1 ·мкЗв -1 ·ч: | 20 000±2 000 |
| Время обнаружения прибором радиоактивного загрязнения выше уровня естественного фона на 0,05 мкЗв/ч с вероятностью обнаружения 0,95 при уровне естественного фона не более 0,25 мкЗв/ч, с, не более | 0.3 |
| Предел основной относительной погрешности прибора при доверительной вероятности 0,95 при измерениях мощности дозы и при измерении скорости счета от источника 137 Cs активностью 10 кБк, расположенного в центре детектора вплотную, %, не более | ± 25 |
| Анизотропия чувствительности прибора в режиме измерения мощности дозы гамма- излучения 241 Am, 137 Cs, 60 Co в телесном угле 60° относительно показаний прибора при воздействии пучка фотонного излучения, перпендикулярного к чувствительной поверхности детектора, %, не более | ± 20 |
| Уровень собственного фона прибора, расположенного на рабочем месте, в отсутствии искусственных источников ионизирующих излучений, мкЗв/ч, не более | 0.15 |
| Пороги сигнализации устанавливаются в долях фона в пределах диапазона | от 0,2 до 0,4 |
| Звуковая и световая сигнализация при превышении установленного порога: прерывистый световой и звуковой сигнал с частотой, Гц | 10 |
| Частота ложных срабатываний за 8 часов непрерывной работы, не более | 1 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы | не ограничено |
| Питание от сети постоянного тока или от сетевого адаптера типа БП – 2А с выходным напряжением, В | 24,0±2,4 |
| Ток потребления, мА, не более | 250 |
| Условия эксплуатации: — температура, ○ С | от + 5 до + 40 |
| — влажность при 30 ○ С, % | до 75 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры, мм | 50 ´ 195 ´ 930 |
| Масса, кг, не более | 23 |
На основе расположенных попарно по вертикали устройств детектирования УДБГ-01СА, датчика присутствия и устройства индикации и сигнализации (или персонального компьютера) можно проектировать различные установки радиационного контроля. Монтаж устройств детектирования УДБГ-01СА рекомендуется производить симметрично друг относительно друга на элементах конструкции объекта в вертикальном положении. Монтаж можно производить в дверных проёмах, около дверных проёмов или в других местах с применением арочной конструкции для крепления устройств детектирования.
Получены следующие характеристики установок радиационного контроля
УРК-01СА, ПУРК-01СА, ПУРК-02СА, ПУРК-03СА и ТУРК-01СА:
- Время обнаружения радиоактивных и ядерных материалов по гамма- излучению, не более – 0,3 с;
- Частота ложных срабатываний – 1/1000;
- Режим работы – круглосуточный;
- Внешний интерфейс – USB, ETHERNET.
