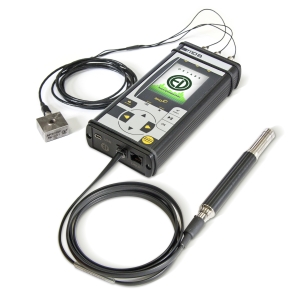

Экофизика-110В – это трехканальный виброметр-анализатор спектра, предназначенный для оценки воздействия вибрации на человека, конструкции зданий и сооружений, а также для исследований вибрационной активности машин.

Номер в Госреестре: 48433-11 (Беларусь: РБ 03 06 5015 12).

С ноября 2014 года прибор поставляется в исполнении Экофизика-110В (Белая) с расширенными функциональными возможностями.

Функциональные возможности:

Прямое подключение вибродатчиков со встроенной электроникой (IEPE, ICP и т.п.)
Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно
Металлический корпус, прочность к внешнему воздействию
Автоматическая запись в память результатов измерений и оцифрованных сигналов
Режим постобработки записанных сигналов
Энергонезависимая память 4 гигабайта
Канал телеметрии, дистанционное управление и работа с прибором

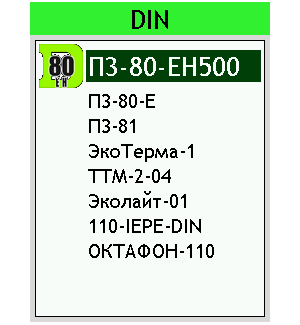

Подключение цифровых измерительных преобразователей

Особенности:

Количество аналоговых каналов: 3
Отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой
Линейный рабочий диапазон более 100 дБ без переключения усиления
Одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц (20 кГц для исполнения «Белая»)
Измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц
Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN
Измерение процентилей Ln, дозы вибрации и других статистических показателей
Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Расширенные возможности прибора в исполнении Экофизика-110В (Белая):

Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
Список доступных датчиков открывается непосредственно в измерительной программе.
Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
Постобработка файлов мультизаписи теперь может осуществляться самим прибором без применения компьютера.
Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
Встроенный блокнот — рабочий журнал измерений в текстовом формате.
1/3-октавный анализ с экранными коррекциями спектра.
БПФ-анализ по трем каналам одновременно.
Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
3-канальный регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Области применения прибора Экофизика-110В:

Санитарно-гигиеническая оценка вибрации на рабочем месте
Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий
Измерение вибрационных характеристик оборудования и строительных конструкций
Оценка воздействия вибрации на здания и сооружения
Научно-исследовательские и опытно-конструкторские работы

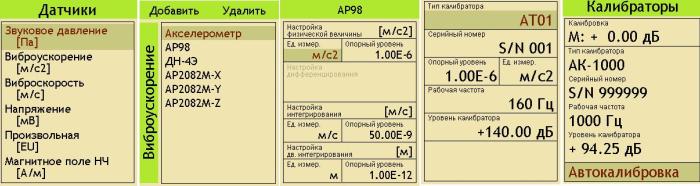

Белая Экофизика. Диспетчер датчиков

В приборах серии Белая Экофизика имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».

Диспетчер датчиков включает в себя следующие составные части:

реестр измеряемых величин (единиц измерения);
картотека зарегистрированных первичных преобразователей;
картотека зарегистрированных калибраторов;
журнал диспетчера

Диспетчер датчиков позволяет:

хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например, датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение с помощью датчика ускорения);
выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки;
хранить параметры калибраторов и использовать их при автоматической калибровке;
регистрировать в журнале все изменения, связанные с калибровкой.

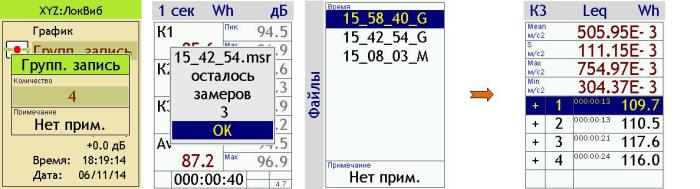

Белая Экофизика. Групповая запись

Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.

Белая Экофизика может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).

После открытия файла Групповой записи мы попадаем в окно сводки.

Внизу этого окна находится таблица замеров. Над таблицей замеров показаны результаты расчета по группе: средние (Mean), минимальные (Min) и максимальные (Max) значения выбранной величины по всем замерам, отмеченным знаком «+», а также стандартное отклонение (S), или стандартная неопределенность по типу А, для этого многократного измерения.

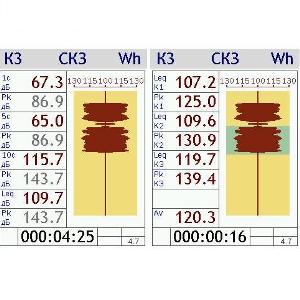

Белая Экофизика. Хронограмма измерений в реальном времени

В наши дни большинство профессиональных измерительных приборов обладают энергонезависимой памятью и могут хранить внутри себя большое количество результатов измерений. Однако доступ к этим данным часто неудобен, и их полноценная обработка осуществляется, как правило, на компьютере в «домашних» условиях. Оперативная предыстория – это альтернативное решение, которое позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений приборы серии «Белая Экофизика» сохраняют часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

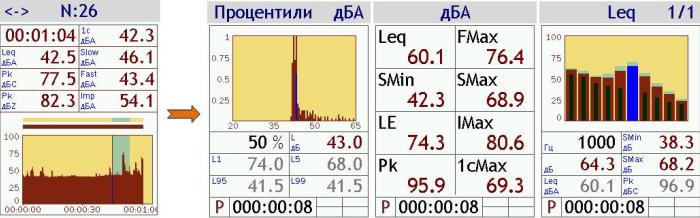

Белая Экофизика. Анализ хронограмм мультизаписей

Мультизапись — это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин. Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера.

При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.

Вы можете выделить интересующий участок (зону обработки) и рассчитать для него средние, максимальные и иные показатели.

Зону обработки можно выделить двумя способами:

Способ 1: отметить на графике начало и конец интересующего вас участка.
Способ 2: указать минимальный уровень, который вас интересует: в зону обработки будут включены все измерения, совпадающие или превышающие указанный вами порог.

Примечание. Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая):

ЭкоЗвук ЭФБ-110А,
Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF,
Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.

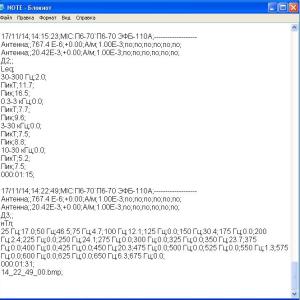

Белая Экофизика. Электронный блокнот протоколов измерений

В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот.

Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.

Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.

Таким образом, все записи блокнота хранятся в общем файле независимо от того, в каком режиме они были сделаны.

При превышении максимального объема файла NOTE.TXT прибор стирает самую старую запись (из начала файла) и записывает новую информацию в конец файла.

Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.

Многоканальные измерения с применением блока Октафон-М

Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):

Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
Подключение через микрофонный блок питания Октафон-М (рекомендуемое).

Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.

Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.

	Прямое подключение IEPE- предусилителей	Подключение через микрофонный блок питания Октафон-М
Применяемые микрофонные предусилители	P410	Р200 P110
Применяемые микрофонные капсюли	Только преполяризованные MP201 или аналоги	Как преполяризованные, так и требующие внешней поляризации 200 В МК-265, ВМК-205 и аналоги МК-233, М-201 и аналоги МК301 и аналоги MP201
Возможная длина соединительных кабелей	до 10 метров	до 60 метров
Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам	Да	Да
Возможность измерения инфразвука	Нет	Да

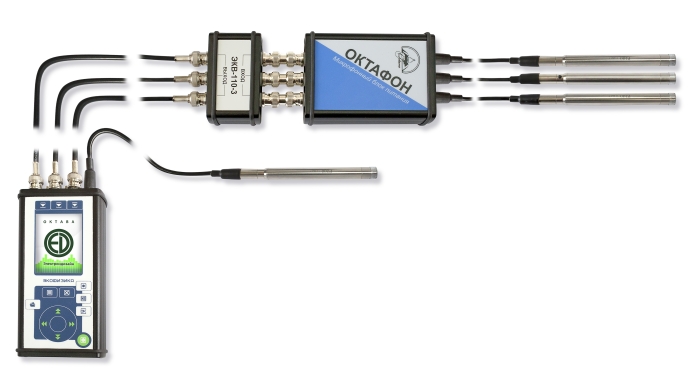

Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:

Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 60 метров.
Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В(отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-110В используется адаптер прямого входа ЭКВ-110-3.

При подключении микрофонов через блок питания Октафон-М в разных измерительных режимах обеспечивается измерение следующих акустических параметров.

Прибор, исполнение	Режим	Измеряемые и регистрируемые параметры
Экофизика-110А, исполнение HF	Анализ-4-LF	Уровни звукового давления (УЗД) в 1/3-октавных полосах в диапазоне 0,8-160 Гц. Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
	Анализ-4-HF	УЗД в 1/3-октавных полосах в диапазоне 25-10000 Гц по трём каналам и 25-40000 Гц по четвёртому каналу. Индикация уровня звука по 4-м каналам (прибор не является 4-х канальным шумомером утверждённого типа)
	Анализ-4-EF	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 10 кГц по 4-м каналам
	Регистр. 4Kх96кГц	Регистрация сигнала по 4-м каналам с темпом записи 96 кГц. Измеряемых параметров нет
Экофизика-110А, исполнение HF (Белая)	MXYZ: 1/3окт	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 20 кГц по четырём каналам. Экранные коррекции (для каждого из каналов): УЗД в 1/1-октавных полосах в диапазоне 1 Гц — 16 кГц; УЗД в 1/3-октавных полосах частот, взвешенные по А; Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
	MXYZ: БПФ-4	БПФ спектры звукового давления по 4-м каналам
	Регистратор	Регистрация сигнала по 1-4 каналам с настраиваемым темпом записи. Измеряемых параметров нет
Экофизика-110В	Анализ-3-EF	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 10 кГц по 3-м каналам
Экофизика-110В	Анализ-3-LF	УЗД в 1/3-октавных полосах в диапазоне 0,8-160 Гц. Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
Экофизика-110В, исполнение (Белая)	XYZ:1/3окт	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 20 кГц по трём каналам. Экранные коррекции (для каждого из каналов): УЗД в 1/1-октавных полосах в диапазоне 1 Гц — 16 кГц; УЗД в 1/3-октавных полосах частот, взвешенные по А; Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
	XYZ:БПФ-3	БПФ спектры звукового давления по 3-м каналам
	Регистратор	Регистрация сигнала по 1-3 каналам с настраиваемым темпом записи. Измеряемых параметров нет

Технические характеристики прибора Экофизика-110В в качестве виброметра

Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация
Количество каналов	1-3 (определяется типом и количеством вибродатчиков)
Тип вибропреобразователя	Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения «Экофизика-110В (Белая )«
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с²	59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh) Для исполнения «Экофизика-110В (Белая )«: 54 — 165 (Wm), 56-165 (Wk), 56-165 (Wd), 57-165 (Wb, Wc), 54-165 (We), 59-165 (Wj), 61-165 (Fk, Fm), 42-164 (Wh), 57-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте	+/-0,3 дБ

Технические характеристики прибора Экофизика-110В в качестве анализатора спектра

Удовлетворяемые стандарты и показатели точности	Класс1 по МЭК 61260
Наборы фильтров	октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме «Общая вибрация»	октавные фильтры 1 Гц — 125 Гц 1/3-октавные фильтры 0,8 Гц — 160 Гц
Диапазон частот анализа в реальном времени в режиме «Локальная вибрация»	октавные фильтры 8 Гц — 1000 Гц 1/3-октавные фильтры 6,3 Гц — 1250 Гц
Диапазон частот анализа в реальном времени в режиме «1/3-октавный Анализатор»	1/3-октавные фильтры 0,8 — 10000 Гц
Линейный рабочий диапазон октавных фильтров	Общая вибрация: 116 дБ Локальная вибрация: 105 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	Общая вибрация: 116 дБ Локальная вибрация: 115 дБ Анализ-3-EF: 100 дБ
Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110)	4,6 В пик-пик

Технические характеристики прибора в качестве анализатора спектра для исполнения «Экофизика-110В (Белая )»

Удовлетворяемые стандарты и показатели точности	Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260)
Наборы фильтров	октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме «Общая вибрация ЭФБ-110В»	октавные фильтры 1 Гц — 125 Гц 1/3-октавные фильтры 0,8 Гц — 160 Гц
Диапазон частот анализа в реальном времени в режиме «Локальная вибрация ЭФБ-110В»	октавные фильтры 8 Гц — 1000 Гц 1/3-октавные фильтры 6,3 Гц — 1250 Гц
Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ»	1/3-октавные фильтры 0,8 — 20 000 Гц
Линейный рабочий диапазон октавных фильтров	Общая вибрация ЭФБ-110В: 130 дБ Локальная вибрация ЭФБ-110В: 112 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	Общая вибрация ЭФБ-110В: 131 дБ Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ
Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110)	4,6 В пик-пик

Технические характеристики узкополосного анализа в режиме «БПФ-анализатор XYZ» для исполнения «Экофизика-110В (Белая)»:

Количество каналов: 3.
Количество точек в окне анализа: 1024.
Диапазон анализа (полоса БПФ): 187 Гц, 375 Гц, 750 Гц, 1,5 кГц, 3 кГц, 6 кГц,
12 кГц, 24 кГц.
Объем выборки (в зависимости от диапазона анализа): от 375 до 48000.
Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
Количество линий БПФ, выводимых на индикатор: 200.
Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
Диапазон ZOOM: от 4 до 32.
Усреднение: линейное, линейное с накоплением.
Временное окно: модифицированное Flap-Top (ISO 18431)

Общие технические характеристики прибора Экофизика-110В

Питание прибора
- Питание прибора осуществляется от комплекта аккумуляторов.
- Энергопотребление: максимально 500 мА.
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
Габаритные размеры и масса
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
- Масса (без первичных преобразователей): не более 0,6 кг.
Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
  - Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
- Клавиатура: пленочная.
- Память: >4 Гбайт, энергонезависимая.
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
Рабочие условия эксплуатации
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
- Относительная влажность: до 90 % при +40 гр.С (без конденсата).
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).

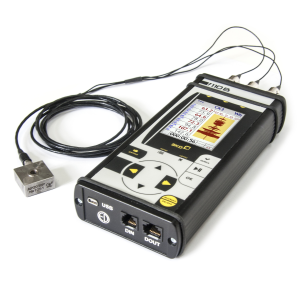

Виброэксперт-110В. Типовой комплект поставки

Типовой комплект поставки Вибро

эксперт-110В виброметра-анализатора спектра ЭКОФИЗИКА-110В (Белая) предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.

В комплект входят:

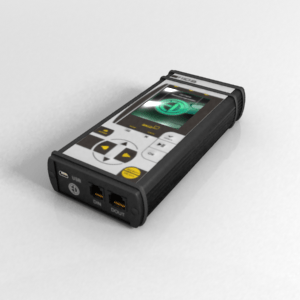

трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
3-компонентный вибродатчик,
сумка,
два комплекта аккумуляторов с зарядным устройством,
руководство по эксплуатации с паспортом и свидетельством о поверке,

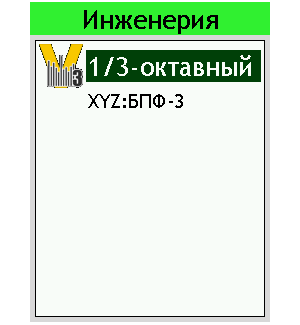

набор измерительных программ «Инженерная виброметрия ЭФБ-110В«,

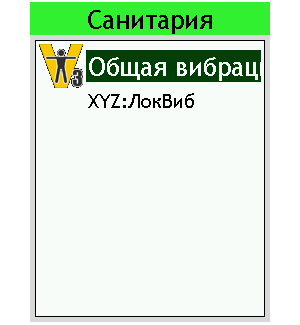

набор измерительных программ модулей «Санитарная виброметрия ЭФБ-110В«.

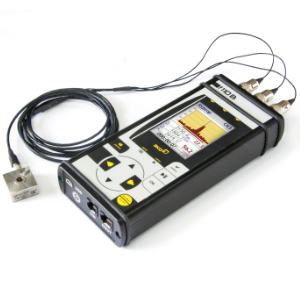

ВСЕ_РЕЖИМЫ-110В. Типовой комплект поставки прибора ЭКОФИЗИКА-110В

Типовой комплект поставки ВСЕ_РЕЖИМЫ-110В виброметра-анализатора спектра ЭКОФИЗИКА-110В (Белая) предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда. Индикаторный блок ЭКОФИЗИКА-110В (Белая) в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.

В комплект входят:

трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
3-компонентный вибродатчик,
сумка, два комплекта аккумуляторов с зарядным устройством,
руководство по эксплуатации с паспортом и свидетельством о поверке
набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В«,
набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В«,
набор измерительно-программных модулей «Цифровые измерители DIN«.

Строитель-110В. Типовой комплект поставки

Комплект Строитель-110В прибора Экофизика-110В (исполнение «Белая«) предназначен для измерений вибраций зданий и сооружений. В такой комплектации прибор позволяет измерить ускорение и скорость вибрации (общий уровень, 1/1-октавные, 1/3-октавные и БПФ спектры). Кроме того прибор имеет функцию записи временных реализаций («цифровой магнитофон»). Записанные временные реализации могут быть обработаны и проанализированы входящим в комплект ПО Signal+3G RTA.

Один из видов обработки, доступный в ПО Signal+3G RTA, — оценка пиковых значений скорости вибрации и определение частоты доминирующей составляющей по ГОСТ Р 52892-2007 (для вибрационных процессов на частотах от 8 Гц).

Измерение и регистрация вибрации осуществляются по трём независимым синхронным каналам. В качестве чувствительного элемента используются малошумящие малогабаритные пьезоакселерометры AP2099-100. Для установки пьезоакселерометров в точках измерений в комплект входят напольная платформа 004ОП, установочные магниты АМ-01-ОКТ, восковая мастика AW-01-1, посадочные места для клеевого крепления на стены (крепление акселерометров на посадочное место — резьбовое).

В комплект входят:

трёхканальный измерительно-индикаторный блок Экофизика-110В (Белая),
датчик вибрации 1-компонентный AP2099-100 с повышенным разрешением — 3 штуки,
сумка, два комплекта аккумуляторов с зарядным устройством,
руководство по эксплуатации, паспорт, свидетельство о поверке,
набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В»,
набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В»,
установочная напольная платформа 004ОП, установочный магнит АМ-01-ОКТ — 3 шт,
комплект посадочных мест (5 шт.), комплект шпилек ШМ5Д8, мастика AW-01-1,
пакет программ Signal+3G RTA.

ВиброАкустика-110В. Типовой комплект поставки

Типовой комплект поставки:

ВиброАкустика-110В виброметра-анализатора спектра ЭКОФИЗИКА-110В (Белая) предназначен для 3-канальных измерений вибрации в инженерных задачах, для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда, а также для измерений шума шумомером 1 класса ОКТАФОН-110А. Индикаторный блок ЭКОФИЗИКА-110В (Белая) в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.

В комплект входят:

трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
3-компонентный вибродатчик,
сумка, два комплекта аккумуляторов с зарядным устройством,
руководство по эксплуатации с паспортом и свидетельством о поверке
набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В«,
набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В«,
набор измерительно-программных модулей «Цифровые измерители DIN«,
цифровой преобразователь ОКТАФОН-110А-DIN с микрофоном (шумомер 1 класса).

Набор измерительных программ Санитарная виброметрия ЭФБ-110В

Этот набор измерительных программ прибора Экофизика-110В (Белая) предназначен для измерений вибрации, предусмотренных стандартами и нормативами в сфере вибрационной безопасности.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110В в исполнении «110В-Белая» содержит программу Регистратор сигналов.

Состав набора «Санитарная виброметрия ЭФБ-110В»

Измерительная программа	Количество каналов	Измеряемые величины	Рекомендации по применению
Общая вибрация ЭФБ-110В	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц.	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-110В	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц.	Измерения локальной вибрации

Измерительная программа

Количество каналов

Измеряемые величины

Рекомендации по применению

Общая вибрация ЭФБ-110В

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц.

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий

Локальная вибрация ЭФБ-110В

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц.

Измерения локальной вибрации

Набор измерительных программ «Инженерная виброметрия ЭФБ-110В»

Набор включает в себя измерительные программы прибораЭКОФИЗИКА-110В (Белая), предназначенные для общетехнических измерений вибрации.

Состав набора «Инженерная виброметрия ЭФБ-110В»

Измерительная программа	Количество каналов	Измеряемые величины	Рекомендации по применению
1/3-октавный анализатор XYZ	3	1/3-октавные спектры 0,8 Гц — 20 кГц	Общетехнические измерения 1/3-октавных спектров ускорения, скорости, перемещения, звукового давления
БПФ-анализатор XYZ	3	Узкополосные спектры в диапазоне частот до 24 кГц	Общетехнические измерения БПФ-спектров вибрации и звукового давления

Цифровые измерители DIN. Набор измерительных программ

Набор «Цифровые измерители DIN» состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1. Для прибора Экофизика-110А в исполнении «110А-Белая» набор «Цифровые измерители DIN» не содержит программы из папки ОКТАФОН-110.

Примечание 2. Для прибора Экофизика-110В в исполнении «110В-Белая» набор «Цифровые измерители DIN» не содержит программы из папки 110-IEPE-DIN.

Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях «110А-Белая» и «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio, а прибор Экофизика-110В в исполнении «110В-Белая» содержит программу Регистратор сигналов.

Состав набора «Цифровые измерители DIN»

ПАПКА / Измерительно-программный модуль	Цифровой преобразователь	Количество каналов	Измеряемые величины	Рекомендации по применению
П3-80-ЕH500	П3-80-ЕН500	1	Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е300, П3-80-Е400
П3-80-Е300, П3-80-Е400			Напряженность магнитного поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц
П3-80-Н300, П3-80-Н400
П3-80-Е	П3-80-Е	1	Напряженность электростатического поля	Санитарно-эпидемиологические исследования, контроль качества
П3-81	П3-81-01	6	Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц	Санитарно-эпидемиологические исследования, контроль качества
П3-81-01	П3-81-01	6
П3-81-01	П3-81-02	6	Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц	Санитарно-эпидемиологические исследования, контроль качества
П3-81-02	П3-81-02	6
Экотерма-1	Экотерма-1-DIN	4	Температура, влажность, индекс ТНС и др.	Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04	ТТМ-2-04-DIN	2	Скорость и температура потока воздуха	Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN	Эколайт-01-DIN	2	Освещенность, яркость и коэффициент пульсаций	Измерения показателей световой среды
110-IEPE-DIN	110-IEPE-DIN	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Общая вибрация для 110-IEPE-DIN	110-IEPE-DIN	3
110-IEPE-DIN	110-IEPE-DIN	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения локальной вибрации
Локальная вибрация для 110-IEPE-DIN	110-IEPE-DIN	3		Измерения локальной вибрации
ОКТАФОН-110	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1	Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные (Leq) и пиковые (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE. Текущие, максимальные и минимальные уровни в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц	Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука. Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений
ЭкоЗвук-DIN для ОКТАФОН-110	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1
ОКТАФОН-110	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1	Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц	Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр-DIN для ОКТАФОН-110	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1

Рекомендации по выбору датчика вибрации

ДАТЧИК	ТИП ВИБРАЦИИ
ДАТЧИК	Транспортная и транспортно- технологическая вибрация (сиденья)	Вибрация на полу	Локальная вибрация (умеренная: рычаги управления, рулевое управление, неударныйинструмент)	Сильная локальная вибрация (ударный инструмент, шлифовальные машины, заточные станки и т.п.)
АР2082М (100 мВ/g), трехкомпонентный	Оптимально. Адаптер: 003РД	Производственные и коммунальные вибрации (исключая очень слабые). Адаптер: 003ОП, 004ОП	Допускается использование.Адаптеры: 002КР, 022КРН,022КБ, АР5022	Не рекомендуется
АР2038Р-10 (10 мВ/g), трехкомпонентный	Оптимально. Адаптер: 004РД, 002ОТ, 003РД	Производственные вибрации выше 10 мм/с². Адаптер: 003ОП, 004ОП	Допускается использование.Адаптеры: 002КР, 022КРН,022КБ, АР5022	Допускается использование. Адаптеры: 002КР, 022КР,022КБ, АР5022
АР98, АР2098 АР2037-100 (100 мВ/g), 1-компонентный	Для ориентировочных замеров и исследований. На жестких и плоских поверхностях.Адаптер: 001ОТ	Производственные и коммунальные вибрации. Может использоваться для измерений вибрации порядка 1 мм/с². Адаптер: 004ОП	Только для ориентировочных замеров	Не рекомендуется
ДН-4-Э, 1-комп.			Допускается
AP2031, 1-комп. АР2022, 3-комп.	—	—	—	Для установки на тонкие пластины
АР2099 (100 мВ/g), 1-компонентный	—	Слабые вибрации строительных и инженерных конструкций.Адаптер 004ОП	—	—
АР2006-500 (500 мВ/g), 1-компонентный	—	Сверхслабые низкочастотные вибрации	—	—
