Контроль изделий, деталей, конструкций из немагнитных и ферромагнитных материалов, с целью оценки их состояния, выявления поверхностных, подповерхностных дефектов проводят с помощью вихретокового дефектоскопа вд 70.

Назначение прибора

Основное назначение дефектоскопа вд 70 состоит в диагностировании объектов и отдельных их элементов, имеющих корродированную или грубую поверхность для определения:

  • наличия трещин, других поверхностных дефектов;
  • локализация места их расположения;
  • оценка глубины их проникновения во внутреннюю структуру, в миллиметрах.

В устройстве реализована цифровая обработка получаемого сигнала и информации. Благодаря этому все данные имеют высокую степень достоверности. Кроме того имеется возможность сохранения во внутренней памяти изображения дефекта (до 1000), «заморозки»  экрана, до 300 настроечных программ. Связь с ПК посредством USB-порта позволяет передавать информацию для дальнейшей обработки, создавать базы данных, формировать и распечатывать отчеты, протоколы.

Особенности модели

Легкий, отличающийся небольшими габаритами прибор, может быть использован в самых сложных условиях работы, так как имеет прочный алюминиевый корпус, защищающий его от внешнего повреждения. Цветной дисплей с разрешением 320х240 пикселей снижает нагрузку на зрение оператора, так как отличается высокой разрешающей способностью. Источником питания служит аккумуляторная батарея, рассчитанная на 8 часов непрерывной работы (в полевых условиях). Но можно подключить его и к сети переменного тока (в лаборатории, производственном цеху).ВД 70 адаптирован под российские климатические условия иостается роботоспособным при температурах от -10 до +50 ºС.

Проведение контроля облегчает:

  • большой ассортимент преобразователей и насадок к ним;
  • режимы автобалансировки, автоподстройки;
  • возможность подбора частоты для поверхностей с различной шероховатостью;
  • встроенные часы, календарь;
  • прочный алюминиевый корпус;
  • специализированное ПО для работы под управлением ОС Windows 2000/ME/XP;
  • комплектация для работы предприятий ОАО «РЖД», метрополитена.

Купить прибор предлагает интернет-магазин pribori24.ru. Мы давно и плодотворно сотрудничаем с компанией-изготовителем, предлагая своим клиентам по доступным ценам не только данный прибор, но и другую продукцию производителя. Определиться с выбором модели, оформить заявку, уточнить способы оплаты и доставки заказа можно по телефону, через электронную почту или непосредственно на сайте.

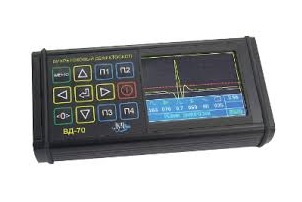

Вихретоковый дефектоскоп ВД-70 предназначен для контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин, определения местоположения дефектов и оценки их глубины.

Вихретоковый дефектоскоп ВД-70 предназначен для:

  • контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин;
  • определения местоположения дефектов;
  • оценки глубины дефектов.

Особенности вихретокового дефектоскопа ВД-70:

  • малые габариты;
  • аккумуляторное питание;
  • широкий ассортимент преобразователей;
  • индикация глубины дефекта в миллиметрах;
  • запоминание до 1000 изображений дефектов;
  • запоминание до 300 программ настроек прибора;
  • контроль грубых и необработанных поверхностей;
  • цветной дисплей с высокой разрешающей способностью;
  • прочный алюминиевый корпус для тяжелых условий эксплуатации.

Вихретоковый дефектоскоп ВД-70 характеристики:

максимальная глубина обнаруживаемого дефекта (сталь, алюминиевые сплавы), мм
от 0,3 *
максимальный рабочий зазор, мм
до 7 *
минимальный радиус кривизны контролируемых изделий, мм
от 12 *
рабочая частота, кГц
10…250
размер рабочей части экрана, мм
71×53
диапазон рабочих температур, °С
-10 … +50
электропитание:
– аккумуляторное, В
– сеть переменного тока, В; Гц
3,7
220; 50
время непрерывной работы, час
не менее 8
степень защиты корпуса
IP63
габариты, мм
не более 170x85x35
масса, кг
не более 0,5

* — в зависимости от типа ВТП (вихретокового преобразователя)

Вихретоковый дефектоскоп ВД-70 комплект поставки:

Комплект поставки (общая версия):

Электронный блок
1 шт.
Преобразователь вихретоковый ПН-10-ТД-С-003
1 шт.
Соединительный кабель (ПЭВМ/электронный блок) 1 шт.
Аккумуляторный блок (встроенный) 1 шт.
Блок питания 1 шт.
Образцы из комплекта КСОП 1 к-кт.
Комплект фиксирующих насадок
1 к-кт.*
Программное обеспечение
1 к-кт.
Руководство по эксплуатации
1 экз.
Паспорт
1 экз.
Чехол для электронного блока 1 шт.*
Сумка для переноски
1 шт.
* — по заказу потребителя

Комплект поставки (локомотивная версия):

Электронный блок
1 шт.
Преобразователь вихретоковый ПН-6-ТД-С-003
1 шт.
Преобразователь вихретоковый ПН-10-ТД-С-003
1 шт.
Соединительный кабель (ПЭВМ/электронный блок) 1 шт.
Аккумуляторный блок (встроенный) 1 шт.
Блок питания 1 шт.
Стандартный образец СОП-2.001.70 1 шт.
Программное обеспечение
1 к-кт.
Комплект фиксирующих насадок
1 к-кт.
Руководство по эксплуатации
1 экз.
Паспорт
1 экз.
Чехол для электронного блока 1 шт.
Головные телефоны 1 шт.*
Сумка для переноски
1 шт.
* — по заказу потребителя

Комплект поставки (вагонная версия):

Электронный блок
1 шт.
Преобразователь вихретоковый ПН-6-ТД-С-003
1 шт.
Преобразователь вихретоковый ПН-6-ТД-В-002
1 шт.
Преобразователь вихретоковый ПН-10-ТД-С-003
1 шт.
Соединительный кабель (ПЭВМ/электронный блок) 1 шт.
Аккумуляторный блок (встроенный) 1 шт.
Блок питания 1 шт.
Стандартный образец СОП-2.001.70 1 шт.
Комплект фиксирующих насадок
1 к-кт.
Программное обеспечение
1 к-кт.
Руководство по эксплуатации
1 экз.
Паспорт
1 экз.
Чехол для электронного блока 1 шт.*
Головные телефоны 1 шт.*
Сумка для переноски
1 шт.
* — по заказу потребителя

Для поиска скрытых дефектов сконструировано несколько видов дефектоскопов, которые могут быть классифицированы по принципу, положенному в основу их действия.  Особенной популярностью пользуются у потребителей вихретоковые приборы, например, вд 70.

Назначение прибора

Суть измерительного процесса состоит в использовании физического явления: взаимодействия внешнего электрического поля с полями вихревых токов наведенных на поверхности диагностируемого объекта. Малейшие изменения возбужденного вихревого поля фиксируются прибором, преобразуются в электрический, а затем цифровой сигнал. На дисплее дефектоскопа вд 70 отображается цифровое значение параметра.

В сферу применения прибора входит контроль деталей, изделий, объектов, конструкций из немагнитных и ферромагнитных металлов, сплавов. При этом определяется наличие поверхностных трещин, оценивается глубина их распространения, другие размеры и параметры дефекта.

Производителем дефектоскопа является ООО «Научно-промышленная компания «ЛУЧ», располагающаяся в г. Москве. Поэтому прибор идеально адаптирован к условиям российского климата. Диапазон температур, при которых он может работать, достаточно широк: -10 –  +50°С. Имея прочный металлический корпус, защищающий не только от механического повреждения, но и от пыли, влаги, вд 70 используется не только в лабораториях, цехах, производственных помещениях, но и в полевых условиях, непосредственно на месте эксплуатации объектов:

  • нефтегазовой промышленности;
  • машиностроения;
  • строительства и так далее.

При специальной комплектации с его помощью может проводиться оценка  принадлежащих ОАО «РЖД» изделий, конструкций.

Особенности дефектоскопа ВД-70

Существенное преимущество, благодаря которому вихретоковый дефектоскоп вд 70 выгодно отличается от аналогов других производителей – возможность проводить тестирование грубых, корродированных поверхностей, с нанесенным защитным или декоративным диэлектрическим покрытием без предварительной подготовки, обработки, очистки.

Источником питания прибора служит аккумуляторная батарея, обеспечивающая возможность непрерывной работы в течение рабочей смены (8 часов). Может он подключаться и к сети переменного тока.Полноцветный дисплей имеет высокую разрешающую способность (320 x 240), что облегчает считыванием полученных сведений.

Большой объем встроенной памяти предназначен для сохранения 300 настроечных программ, до 1000 изображений продиагностированных объектов. Производители позаботились и о создании специализированной программы для связи устройства с компьютером, передачи данных на внешний носитель, анализа, обработки информации, формирования отчетов, распечатывания протоколов. ПО может работать под управлением операционных систем Windows 2000/ME/XP. Для подключения к ПК дефектоскоп имеет USB-порт.

Дефектоскопа вд 70 – занимает достойное место  в каталоге интернет-магазина ПРИБОРЫ 24. Чтобы приобрести его, вам достаточно заполнить форму обратной связи на сайте pribori24.ru и отправить заявку.
