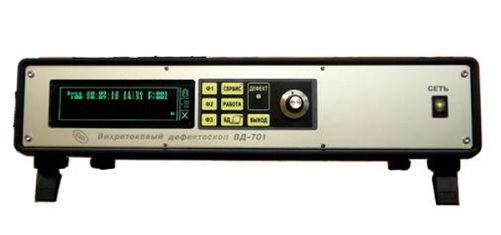

Вихретоковый дефектоскоп ВД-701 для контроля канатной проволоки

Особенности:

  • Соответствие контроля требованиям действующих национальных и международных стандартов: ГОСТ, ISO, EN, API, ASTM.
  • Высокая скорость контроля.
  • Износостойкие корундовые втулки.
  • Пыле-влагозащитное исполнение преобразователей.

Назначение и применение дефектоскопа

Вихретоковый дефектоскоп ВД-701 применяется для контроля проволоки и прутков как в потоке их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов.

Выявляемые дефекты: нарушение сплошности, непровары, ужимы, трещины, волосовины, закаты, рванины, неметаллические включения, и т. д.

Дефектоскоп позволяет сохранять в памяти настройки для контроля различных типов изделий.

Дефектоскопия труб в процессе производства

В процессе производства сварных шовных труб могут возникать различные дефекты. Использовании таких труб может привести к возникновению техногенных аварий и катастроф, поэтому существует необходимость в выходном контроле готовой продукции на трубных заводах, также желателен входной контроль труб потребителями продукции в связи с возможностью проявления скрытых дефектов, обнаружение которых невозможно в процессе производства, или возникновения новых дефектов в процессе транспортировки продукции от изготовителя к потребителю. Таким образом существует необходимость в оборудовании для дефектоскопии и отбраковки дефектной продукции. Основными дефектами сварных шовных труб являются дефекты, связанные с плохой настройкой или сбоем сварочного оборудования на трубном стане. Другие дефекты, такие как трещины (кроме сварного шва), волосовины, закаты, раковины, ужимы появляются значительно реже, а часть из них является следствием использования входного сырья с уже имеющимися дефектами.

Контроль электросварных труб в процессе производства на трубном стане

Контроль электросварных труб в процессе производства на трубном стане

Для входного контроля или контроля в процессе производства сварных шовных труб малого диаметра имеет смысл использовать вихретоковый метод. Данный метод контроля продукции позволяет достаточно легко встраивать необходимое для контроля оборудование как в существующие линии производства (входного контроля) труб, так и во вновь разрабатываемые. Немаловажной особенностью метода является возможность контроля продукции со скоростью выхода труб со стана и отсутствия необходимости передачи изделий на специальную линию дефектоскопии.

Проходной вихретоковый преобразователь для контроля сварных труб из нержавеющей стали

Проходной вихретоковый преобразователь для контроля сварных труб из нержавеющей стали

Вихретоковый метод основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых возбуждающей катушкой в контролируемом объекте. Электромагнитное поле вихревых токов воздействует на измерительную катушку, возбуждая в ней ЭДС или изменяя полное сопротивление. Регистрируя напряжение на измерительной катушке или полное сопротивление, можно получить информацию о свойствах исследуемого объекта. Одной из особенностей вихретокового метода является возможность производить контроль без физического контакта с объектом, что позволяет контролировать движущиеся в процессе производства трубы без изменения технологической скорости.

Проходной вихретоковый преобразователь встроенный в стан производства нержавеющей трубы

Проходной вихретоковый преобразователь встроенный в стан производства нержавеющей трубы

Для контроля сварных швов труб в процессе производства разработан вихретоковый дефектоскоп ВД-701 позволяющий производить контроль труб, прутков, проволоки как в процессе их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов. В качестве измерительного узла использован проходной преобразователь с дифференциально включенными измерительными катушками. Получаемый сигнал с измерительных катушек анализируется амплитудно-фазовым методом, результат обработки входного сигнала от исследуемого объекта выводится на экран прибора в графическом виде, а при превышении устанавливаемого порога срабатывания формируется управляющий сигнал на технологическое оборудование для отбраковки дефектной трубы. В случае контроля изделий из ферромагнитных материалов используется дополнительное продольное намагничивание контролируемых труб с целью повышения качества обнаружения выявляемых дефектов.
