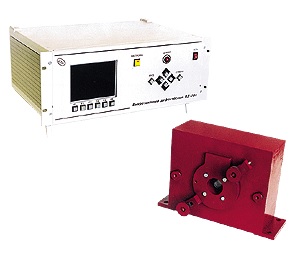

Вихретоковый дефектоскоп ВД-701

Особенности:

  • Соответствие контроля требованиям действующих национальных и международных стандартов: ГОСТ, ISO, EN, API, ASTM
  • Высокая скорость контроля
  • Широкий выбор измерительных модулей для различного сортамента изделий
  • Абсолютный канал для контроля протяженных дефектов

Назначение и применение дефектоскопа

Вихретоковый дефектоскоп ВД-701 применяется для контроля труб, прутков, проволоки как в потоке их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов.

Выявляемые дефекты: нарушение сплошности, непровары, ужимы, трещины, волосовины, закаты, рванины, неметаллические включения, и т. д.

Дефектоскоп позволяет сохранять в памяти настройки для контроля различных типов изделий.

Дефектоскопия труб в процессе производства

В процессе производства сварных шовных труб могут возникать различные дефекты. Использовании таких труб может привести к возникновению техногенных аварий и катастроф, поэтому существует необходимость в выходном контроле готовой продукции на трубных заводах, также желателен входной контроль труб потребителями продукции в связи с возможностью проявления скрытых дефектов, обнаружение которых невозможно в процессе производства, или возникновения новых дефектов в процессе транспортировки продукции от изготовителя к потребителю. Таким образом существует необходимость в оборудовании для дефектоскопии и отбраковки дефектной продукции. Основными дефектами сварных шовных труб являются дефекты, связанные с плохой настройкой или сбоем сварочного оборудования на трубном стане. Другие дефекты, такие как трещины (кроме сварного шва), волосовины, закаты, раковины, ужимы появляются значительно реже, а часть из них является следствием использования входного сырья с уже имеющимися дефектами.

Контроль электросварных труб в процессе производства на трубном стане

Контроль электросварных труб в процессе производства на трубном стане

Для входного контроля или контроля в процессе производства сварных шовных труб малого диаметра имеет смысл использовать вихретоковый метод. Данный метод контроля продукции позволяет достаточно легко встраивать необходимое для контроля оборудование как в существующие линии производства (входного контроля) труб, так и во вновь разрабатываемые. Немаловажной особенностью метода является возможность контроля продукции со скоростью выхода труб со стана и отсутствия необходимости передачи изделий на специальную линию дефектоскопии.

Проходной вихретоковый преобразователь для контроля сварных труб из нержавеющей стали

Проходной вихретоковый преобразователь для контроля сварных труб из нержавеющей стали

Вихретоковый метод основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых возбуждающей катушкой в контролируемом объекте. Электромагнитное поле вихревых токов воздействует на измерительную катушку, возбуждая в ней ЭДС или изменяя полное сопротивление. Регистрируя напряжение на измерительной катушке или полное сопротивление, можно получить информацию о свойствах исследуемого объекта. Одной из особенностей вихретокового метода является возможность производить контроль без физического контакта с объектом, что позволяет контролировать движущиеся в процессе производства трубы без изменения технологической скорости.

Проходной вихретоковый преобразователь встроенный в стан производства нержавеющей трубы

Проходной вихретоковый преобразователь встроенный в стан производства нержавеющей трубы

Для контроля сварных швов труб в процессе производства разработан вихретоковый дефектоскоп ВД-701 позволяющий производить контроль труб, прутков, проволоки как в процессе их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов. В качестве измерительного узла использован проходной преобразователь с дифференциально включенными измерительными катушками. Получаемый сигнал с измерительных катушек анализируется амплитудно-фазовым методом, результат обработки входного сигнала от исследуемого объекта выводится на экран прибора в графическом виде, а при превышении устанавливаемого порога срабатывания формируется управляющий сигнал на технологическое оборудование для отбраковки дефектной трубы. В случае контроля изделий из ферромагнитных материалов используется дополнительное продольное намагничивание контролируемых труб с целью повышения качества обнаружения выявляемых дефектов.

Вихретоковый дефектоскоп ВД-701 позволяет контролировать продукцию трубных, прокатных, калибровочных станов на трубных, метизных заводах черной, цветной металлургии и заводах машиностроительного профиля. Диаметр контролируемых изделий от 5 мм до 121 мм. Перекрытие данного интервала диаметров продукции осуществляется при помощи сменных датчиков. Замена датчика в связи с изменением сортамента выпускаемой продукции осуществляется достаточно легко и не требует замены электронной части прибора. Выявляемые дефекты: непровары, трещины, волосовины, закаты, раковины, ужимы. Высокая производительность метода (скорость контроля от 0,3 м/с до 3 м/с) позволяет контролировать качество производимых труб и прутков в процессе производства. Вихретоковый метод контроля позволяет контролировать свертно-паяные трубы для холодильной промышленности, сварные трубы для строительной индустрии, коммунального хозяйства и автомобильной промышленности (карданные трубы), трубы для нефтяной и газовой промышленности, цельнотянутые нержавеющие трубы для котлов и парогенераторов атомной энергетики.

Прибор ВД-701 имеет также ряд дополнительных сервисных возможностей: сохранение в памяти прибора настроек для контроля различных типов изделий, запись предварительно обработанного сигнала от контролируемого объекта в память прибора для последующего детально анализа, отображение на дисплее основных параметров и режимов работы дефектоскопа, самодиагностика основных узлов прибора, подключение к ЭВМ для детального анализа результатов диагностики выпускаемой продукции, а также построения общецеховой автоматизированной системы дефектоскопии и учета готовой продукции.

Вихретоковый дефектоскоп ВД-701 характеристики:

Диаметр контролируемых труб, прутков и профилей мм: От 3 до 170
Диаметр контролируемой проволоки, мм: От 0,1 до 3
Виды материалов: ферромагнитные стали, немагнитные и цветные металлы и сплавы
Чувствительность к дефектам: соответствие стандартам АРI (США) и DIN (Германия)
Выявляемые дефекты: нарушение сплошности, непровары, ужимы, трещины, волосовины, закаты, рванины, неметаллические включения, и т. д.
Скорость контроля, м/с : от 0,05 до 5
