Знаки маркировочные

Маркировочные знаки изготовлены из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение. Для маркировки снимков, знаки помещаются в специальный пенал, который затем крепится в кармане кассеты или непосредственно на изделие.

Наборы №1 — №4 содержат буквы для обозначения контролируемых участков изделий, наборы №5 — №8 содержат цифры для нумерации контролируемых участков изделий.

Буквы и цифры для обозначения контролируемых участков изделий, 4 вида:

• маркировочные знаки №1 и №5 — высота: 5; ширина: 3,2; толщина: 1;
• маркировочные знаки №2 и №6 — высота: 8; ширина: 5; толщина: 1,5;
• маркировочные знаки №3 и №7 — высота: 12; ширина: 7,7; толщина: 2,5;
• маркировочные знаки №4 и №8 — высота: 18; ширина: 11,5; толщина: 5.

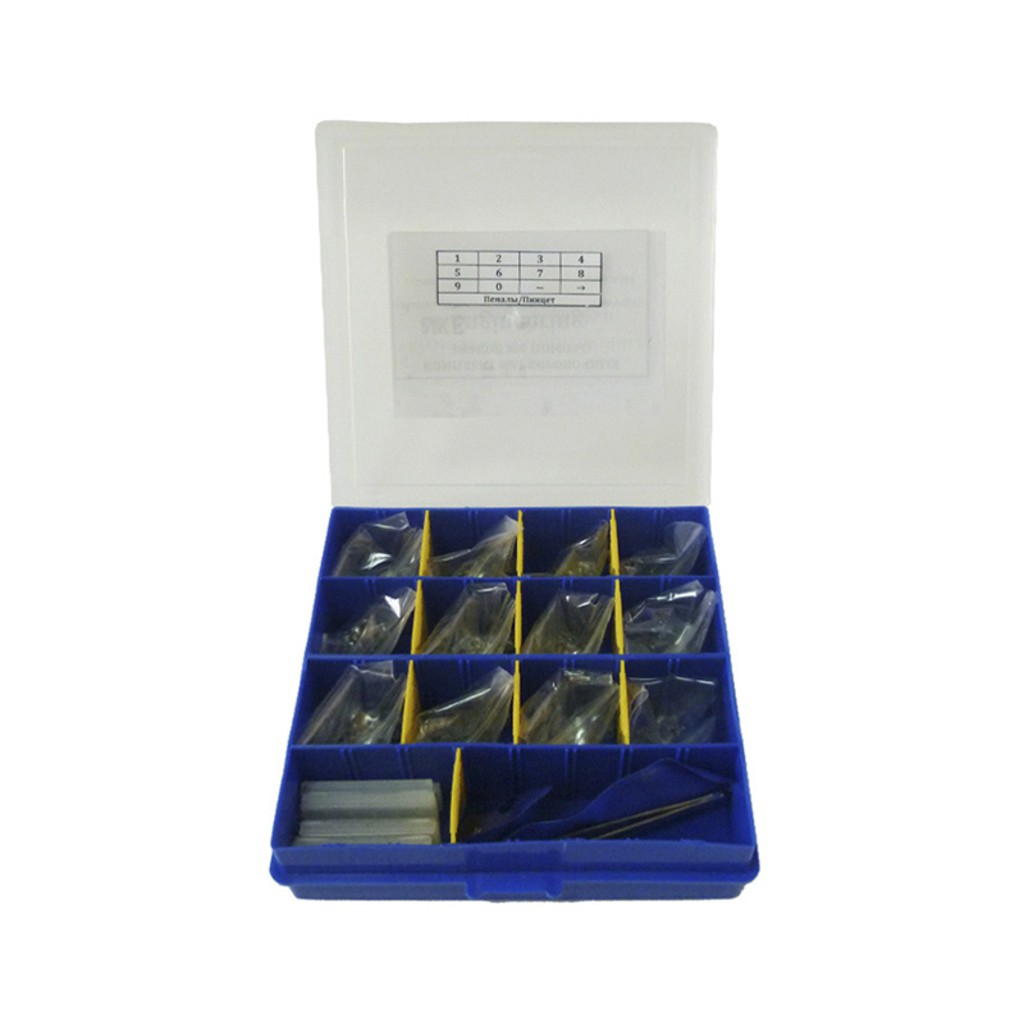

В набор маркировочных знаков входит одного типоразмера:

• буквы или цифры;
• пеналы;
• пинцет.

В буквенных кириллических наборах отсутствуют буквы «ë», «з», «й», «о», «ы». В цифровых наборах дополнительно имеются знаки «дефис» и «стрелка». Свинцовые маркировочные знаки и пеналы изготавливаются в соответствии с ГОСТ 15843-79 по ТУ 4276-026-59316336-2013.
