Доплеровские расходомеры STREAMLUX SLD-800F
Загрузка...
Ищете расходомер для сильно загрязненной или загазованной жидкости? В ваших трубах циркулирует абразивная среда или пульпообразное сырье? Требуется организовать учет цементного раствора?
Выбор оборудования для этих задач является не таким простым, как выглядит на первый взгляд
 |
 |
 |
| Широко распространённые Турбинные и крыльчатые «крутилки» будут постоянно засоряться и требовать чистки | Классические ультразвуковые расходомеры на принципе Transit-Time при наличии примесей будут давать недопустимо большие погрешности | Кориолисовые расходомеры могли бы помочь, но их стоимость, к сожалению, часто зашкаливает за все разумные пределы |
Каким же образом можно взять под контроль расход загрязненных жидкостей и при этом не выйти из бюджета?
Доплеровские расходомеры Streamlux sld-800f

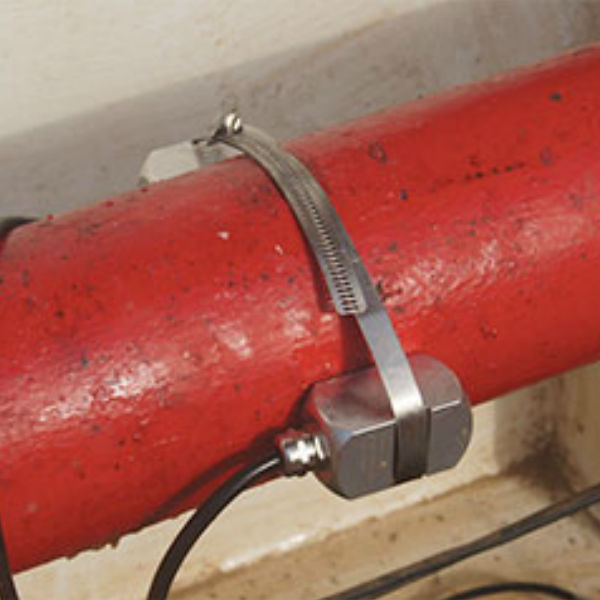

Ультразвуковые расходомеры SLD-800F используют накладные датчики и не контактируют с жидкостью. Это позволяет применять их в качестве универсальным решением для самого широкого спектра задач. Настройка и калибровка под конкретную связку труба/жидкость производится на месте монтажа напрямую через меню прибора и занимает не более 10 минут.
При этом расходомеры StreamLux SLD-800F в 2-3 раза доступнее любых западных аналогов
Принцип действия
Расходомеры StreamLux SLS-800F используют эффект изменения частоты звука, отражающегося от движущихся частиц. По аналогичному принципу работают радары ГИБДД.
Датчик расходомера излучает сигнал, направленный в поток жидкости. Этот сигнал отражается присутствующими в жидкости твёрдыми частицами или газовыми пузырьками. Частота отраженного сигнала отличается от исходной из-за движения жидкости (эффект Доплера). Контроллер расходомера измеряет сдвиг частоты и определяет значение скорости жидкости.
На основании введенных ранее параметров трубы прибор рассчитывает текущий объемный расход. Его технические параметры специально подобраны, чтобы обеспечивать эффективную эксплуатацию на производственных линиях большинства предприятий.
Измерения возможны на трубопроводах малых и больших диаметров, из практически любых материалов и при любом давлении. Прибор отлично функционирует в большинстве климатических зон нашей страны и имеет исполнение корпуса по классу защиты IP66.
| ø трубопровода | 40 — 4000 мм | |
| Погрешность измерения расхода | 0,5% — 2% | |
| Доля примесей | От 100ppm | Как минимум 20% частиц должны быть более 100 мкм |
| Расстояние от датчиков до прибора | 10 метров | |
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, | в обе стороны |
| Виды жидкостей | Любые | В том числе:
|
| Класс защиты | IP66 | |
| Дисплей | ЖК с подсветкой, 2х8 символов | |
| Выходные сигналы
(для съема и передачи информации по каналам связи) |
Релейный | Дозирование, сигнализация |
| Частотный | Дозирование | |
| Токовый | 4 — 20 мА (скорость потока) | |
| Архив | Записи результатов измерений за сутки/месяц/год
• накопительный расход • отключения питания • изменения статуса прибора |
|
| Диапазон температур | Датчики накладные | -35° — +85°
(кратковременно до 120°) |
| Датчики накладные (высокотемпературные) | -35° — +200
(кратковременно до 250°) |
|
| Основной блок | -10 — +60 | |
| Питание прибора | Переменное | 220 В |
| Постоянное | 24 В |

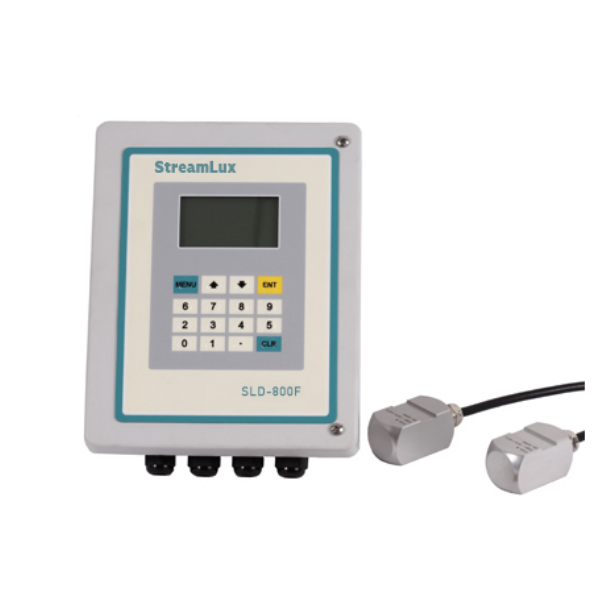

Расходомеры StreamLux SLD-800F предлагаются в двух подобранных комплектах. Отличие состоит лишь в рабочей температуре ультразвуковых сенсоров. Выбор конфигурации становится по настоящему секундным делом.
| Модель | Комплектация |
|---|---|
| Пульпа | Расходомер SLD-800F
Датчики на Ду40-4000 мм – 2 шт., максимальная температура +120°С Кабель 10м Крепежный элемент фиксации датчиков на трубах (хомут) Инструкция на русском языке; |
| Лава | Расходомер SLD-800F
Датчики на Ду40-4000 мм – 2 шт., максимальная температура +250°С Кабель 10м Крепежный элемент фиксации датчиков на трубах (хомут) Инструкция на русском языке; |
