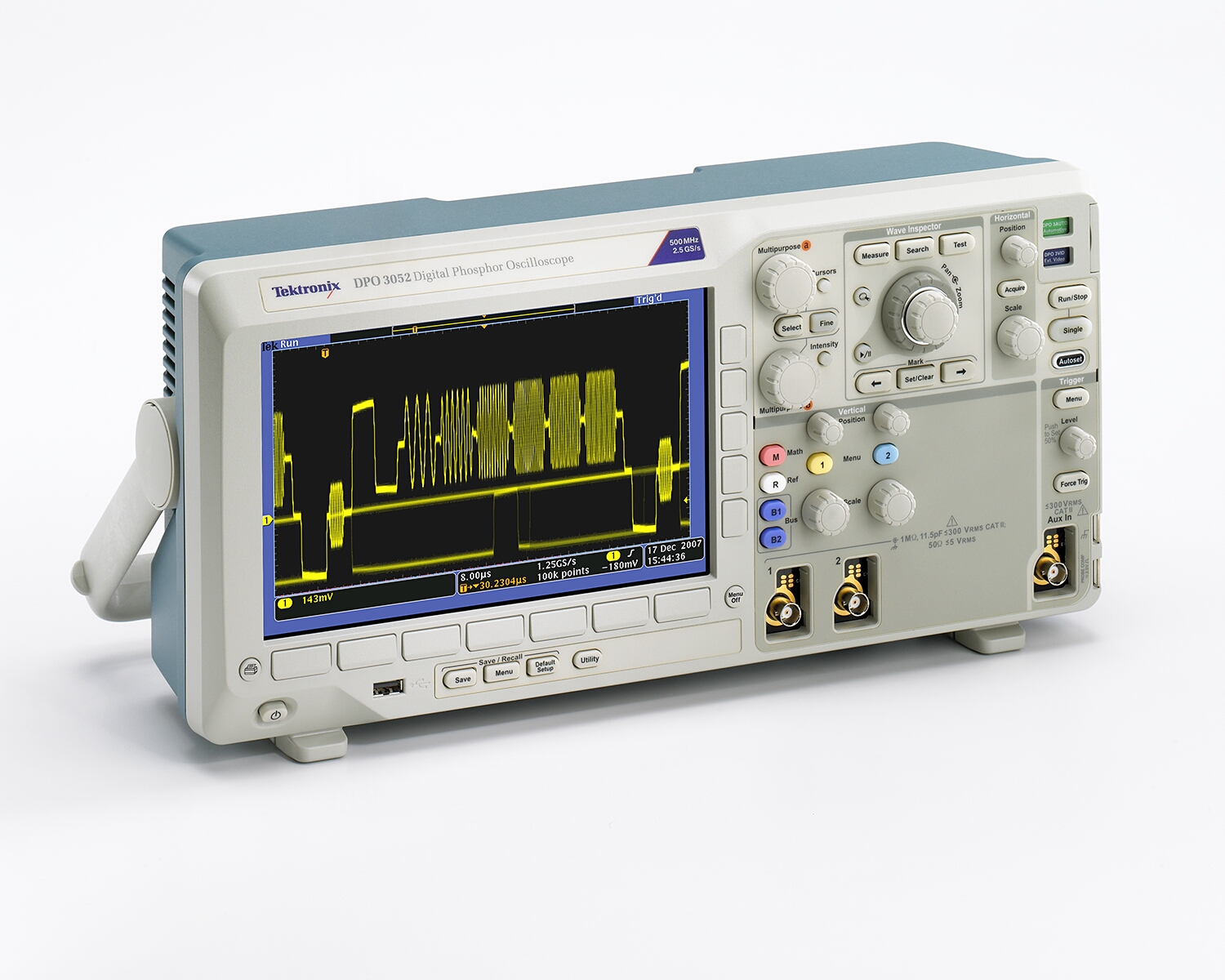

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX DPO 3032

Интерфейсы

  •  Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
  •  Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
  •  Встроенный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор

Дополнительные возможности запуска и анализа сигналов последовательных шин

  • Опции для автоматического запуска, анализа и поиска для последовательных шин I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM
  • Проектирование и анализ устройств со смешанными сигналами (серия MSO)
  •  Автоматический запуск, декодирование и поиск сигналов параллельных шин
  •  Многоканальный запуск по времени установки и удержания
  •  Режим быстрого захвата MagniVu™ обеспечивает разрешение по времени в цифровых каналах 121,2 пс

Дополнительные приложения

  •  Анализ источников питания
  •  Анализ HDTV и специальных видеосигналов

Расширенный набор средств для отладки устройств, работающих со смешанными сигналами
С помощью осциллографов серии MSO/DPO3000 можно визуализировать аналоговые, параллельные и последовательные цифровые сигналы, что позволяет быстро находить проблемы в сложных встроенных системах. Полоса пропускания до 500 МГц и 5-кратная передискретизация на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.Благодаря применению технологии цифрового люминофора для быстрой визуализации аномалий сигнала, панели Wave Inspector®,облегчающей навигацию, и функциям автоматического анализа последовательных шин и источников питания, осциллографы серии MSO/DPO3000 компании Tektronix предлагают расширенный набор средств,необходимых для упрощения и ускорения отладки сложных схем.

Технология цифрового люминофора
Примененная в осциллографах серии MSO/DPO3000 технология цифрового люминофора позволяет быстро оценить реальное
поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую
вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO3000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия.

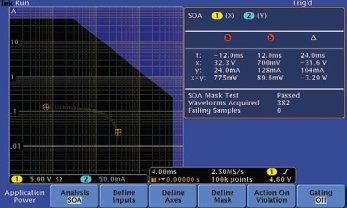

Анализ источников питания (опция)
Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.

Проектирование и разработка видеоустройств
Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO3000 в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO3000 в самые простые в обращении осциллографы для видеоприложений. А благодаря полосе 500 МГц, четырем аналоговым входам и встроенному входному терминатору 75 Ом, осциллографы серии MSO/DPO3000 обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого, видеофункции осциллографов серии MSO/DPO3000 дополняются программным модулем видеообработки DPO3VID. Модуль DPO3VID предлагает наиболее полный в своем классе набор функций запуска по сигналу HDTV и специальным (нестандартным) видеосигналам.

Стандартные принадлежности

  •  P6139A — 500 МГц, 10x пассивный пробник на каждый аналоговый канал
  •  Передняя крышка
  •  Руководство пользователя
  •  Сумка для принадлежностей (016-2008-xx).
  •  Шнур питания
  •  Программное обеспечение OpenChoice® PC Communications — Обеспечивает быстрое и простое взаимодействие осциллографов серии MSO/DPO3000 с компьютерами, работающими под управлением Windows. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.
  •  NI LabVIEW SignalExpress™ Tektronix Edition LE – Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MSO/DPO3000, позволяющая захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять сигналы и результаты измерений путем простого перетаскивания мышью, не требуя при этом никакого программирования. Стандартная версия ПО поддерживает захват, управление, просмотр и экспорт живых сигналов.
  •  Компакт-диск с документацией

Прикладные программные модули:

  • DPO3AUDIO Модуль анализа и запуска по сигналам последовательных аудиошин. Обеспечивает запуск по информации уровня пакетов на шинах I2S, Left Justified, Right Justified, TDM и специальных аудиошинах, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
  • DPO3AUTO Модуль анализа и запуска по сигналам автомобильных последовательных шин. Обеспечивает запуск по информации уровня пакетов на шинах CAN и LIN, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
  • DPO3COMP Модуль анализа и запуска по сигналам компьютерных последовательных шин. Обеспечивает запуск по информации уровня пакетов на шинах RS-232/422/485/UART, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
  • DPO3EMBD Модуль анализа и запуска по сигналам последовательных шин встроенных систем. Обеспечивает запуск по информации уровня пакетов на шинах I2C и SPI, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Модели DPO3012 и DPO3032 поддерживают только двухпроводные шины SPI.
  • DPO3PWR Модуль анализа источников питания. Позволяет быстро и точно анализировать качество питающих напряжений, коммутационные потери, гармонические составляющие, область устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt).
  • DPO3VID Модуль запуска по сигналам HDTV и специальным (нестандартным) видеосигналам.

Рекомендуемые принадлежности:

  • 071-2667-xx -Сервисное руководство (только на английском языке).
  • TPA-BNC – Переходник с TekVPI на TekProbe BNC.
  • TEK-DPG — Генератор импульсов с компенсацией фазовых сдвиговTekVPI
  • 067-1686-xx — Крепежное приспособление с компенсацией фазовых сдвигов и калибровкой для измерения источников питания
  • 119-7465-xx — Внешний источник питания TekVPI (Необходим, если общая потребляемая мощность пробников превышает 20 Вт.)
  • SIGEXPTE – Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия).
  • TEK-USB-488 — Переходник с GPIB на USB
  • ACD4000 — Мягкая сумка для переноски
  • HCTEK4321 — Чемодан для переноски (необходим ACD4000)
  • RMD3000 — Комплект для монтажа в стойку

Рекомендуемые дополнительные пробники

TAP1500 Активный датчик напряжения TekVPI®, 1,5 ГГц
TAP1500X2 Комплект из двух активных несимметричных пробников с интерфейсом TekVPI, 1,5 ГГц
TDP0500 Дифференциальный датчик напряжения TekVPI, 500 МГц, напряжение ±42 В
TDP1000 Дифференциальный датчик напряжения TekVPI, 1 ГГц, напряжение ±42 В
TCP0030 Датчик постоянного/переменного тока TekVPI, 120 МГц, 30 А
TCP0150 Датчик постоянного/переменного тока TekVPI, 20 МГц, 150 А
TCPA300/400(*4) Усилитель для систем измерения тока.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC).
P5200 Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц
P5205(*4) Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц.* (Необходим переходник с TekVPI® на TekProbe
BNC (TPA-BNC).
P5210(*4) Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц.* (Необходим переходник с TekVPI® на TekProbe
BNC (TPA-BNC).
P5100 Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ
ADA400A(*4) Дифференциальный усилитель с коэффициентом усиления 100X, 10X, 1X, 0,1X.* (Необходим переходник с TekVPI®
на TekProbe BNC (TPA-BNC).
NEX-HD2HEADER Разветвитель разъема Mictor на наконечники 0,1 дюйма
Комплект для
измерения
источников
питания
DPO3PWRBND
Включает дифференциальные датчики напряжения P5205 и TDP0500, датчик тока TCP0030, адаптер TPA-BNC, генератор
импульсов с компенсацией фазовых сдвигов (TEK-DPG), крепежное приспособление с компенсатором фазовых
сдвигов и модуль анализа источников питания (DPO3PWR) в жестком чемодане.
