Cканер мобильный MS150 TuScan
Загрузка...

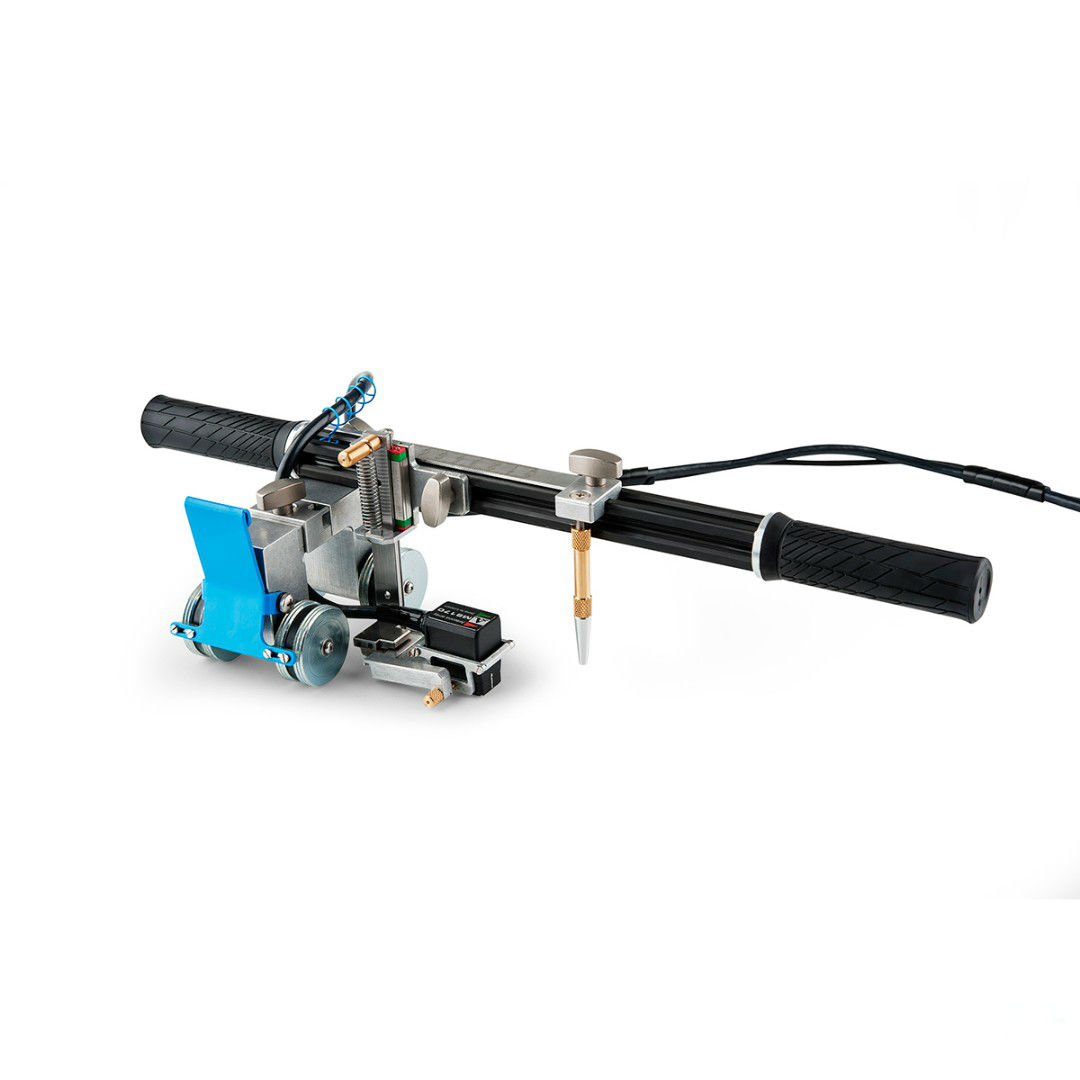

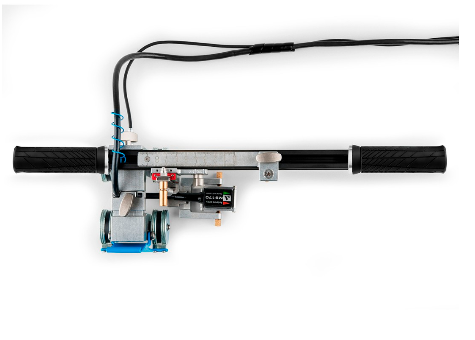

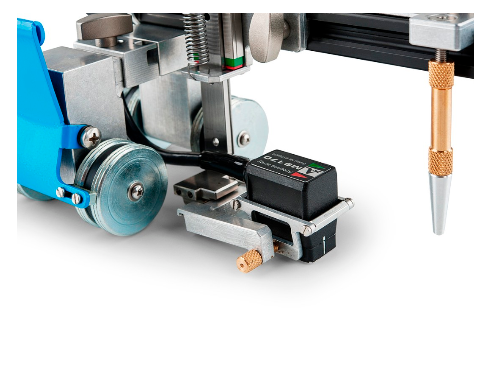

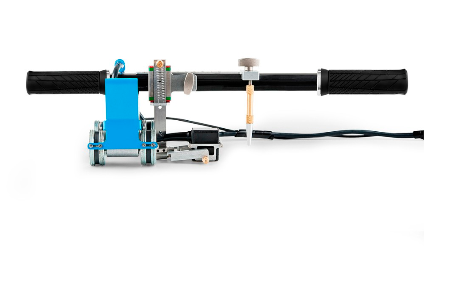

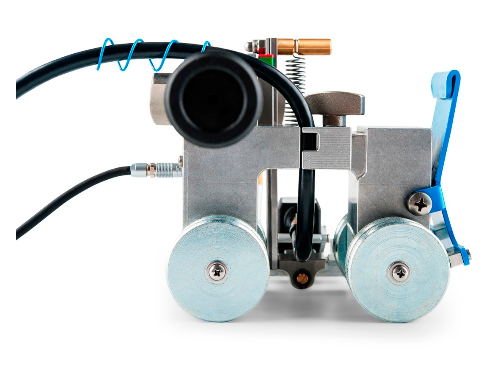

Мобильный сканер MS150 TuScan к антенной решетке серии М90, M91 для механизированного УЗК. Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D — Сканы) позволяют проводить комплексный анализ всего сварного соединения.
С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа — томографа А1550 IntroVisor с помощью одинарного кабеля LEMO4-LEМO4 для последующей записи полученных координат дефектов.
Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом — томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.
Механизированный контроль сварных швов с автоматической подачей жидкости
Опционально сканер необходимо доукомплектовать следующим оборудованием:
- Баллон для жидкости объемом 2, 5 и 12 литров.
- Комплект трубок, соединительных переходов, регулятор, клапан.
- Для контроля труб разных диаметров:
- рамка 1 для труб диаметром 57, 63, 76, 89 мм;
- рамка 2 для труб диаметром 108, 114, 133, 159, 168, 219 мм;
- рамка 3 для труб диаметром 273, 325, 355, 377 мм и плоской поверхности;
- акустический модуль М9170 (для рамки 1) притертый для труб диаметром 57, 63, 76, 89 мм;
- акустический модуль М9170 (для рамки 2) притертый для труб диаметром 108, 114, 133, 159, 168, 219 мм;
- акустический модуль М9170 (для рамки 3) притертый для труб диаметром 273, 325, 355, 377 мм и для работы на плоской поверхности.
Технические характеристики MS150 TUSCAN:
| Наименование параметра | Значение |
| Диапазон измерений расстояния, мм | от 0 др 5000 с шагом 0,5 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, мм | ± (0,01 *L+0,5) где L – измеренное расстояние (пройденный путь), мм |
| Число импульсов на оборот | 4096 |
| Диаметр колеса, мм | 40 |
| Разъем для подключения | LEMO 00.304 |
| Габаритные размеры, мм, не более | 450×150×120 |
| Масса г, не более | 1800 |
| Средний срок службы, лет | 3 |
| Условия эксплуатации | |
| температура окружающей среды, ºС | от – 30 до +55 |
| относительная влажность воздуха при температуре +35 °С | 95 |
Комплект поставки MS150 TUSCAN:
| Наименование | Количество, шт. |
| Сканер мобильный MS150 TuScan | 1 |
| Кабель LEMO 00.304- LEMO 00.304 одинарный 1,6 м | 1 |
| Рамка для проведения контроля с использованием антенных решеток серии М90 на плоской поверхности | 1 |
| Рамка для проведения контроля с использованием антенных решеток серии М91 на плоской поверхности | 1 |
| Отвертка | 1 |
| Сумка | 1 |
