Датчик контроля качества изоляции ДКИ-100 и ДКИ-117
Загрузка...
Датчики контроля качества изоляции ДКИ-100 и ДКИ-117 при работе совместно с приемником предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Особенности ДКИ-100 и ДКИ-117

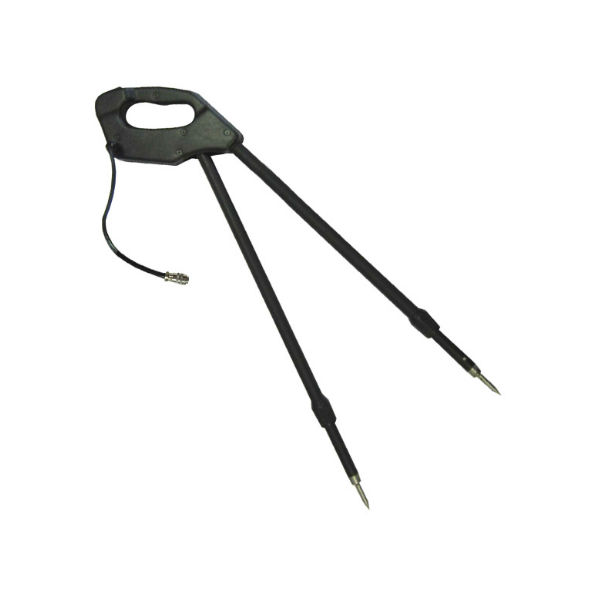

ДКИ представляет собой два изолированных друг от друга заостренных электрода, соединенных под углом в единую конструкцию, снабженных предварительным усилителем и кабелем с разъемом.
Как это работает ДКИ-100 и ДКИ-117
Защитная оболочка кабелей и изоляция металлических трубопроводов предназначены для исключения контакта металла с землей. При повреждении такой защиты изолированный проводник вступает с землей в электрический контакт.

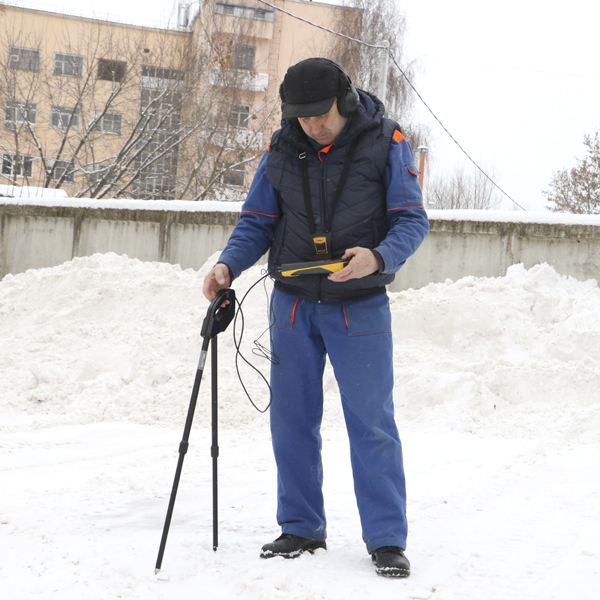

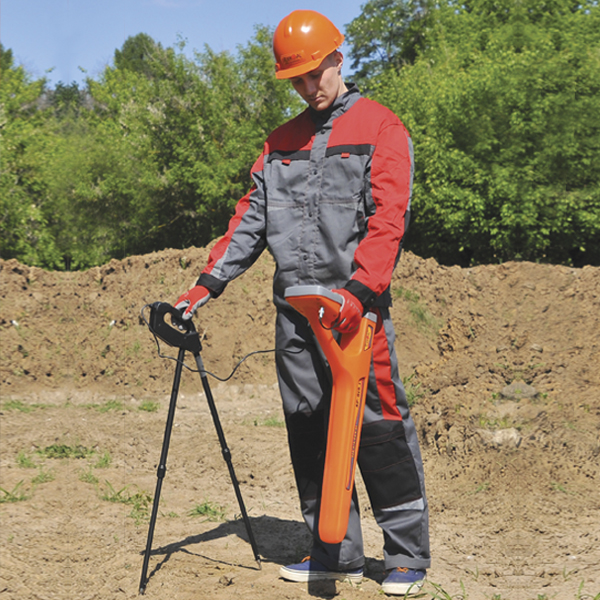

При подключении трассировочного генератора к коммуникации и «земле» переменный электрический ток в месте повреждения «стекает» на землю и возвращается к генератору различными путями, создавая на поверхности земли шаговое напряжение.
Технические характеристики ДКИ-100 и ДКИ-117:
| Параметр | Значение |
|---|---|
| Чувствительность в различных положениях переключателя, В «0» «I» «II» |
0,3…14 3…1400 30…1400 |
| Частотный диапазон чувствительности, Гц | 40…10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), не более, мм — на угол 30° — на угол 60° |
550 880 |
| Длина штанг, не более, мм в рабочем положении в транспортном положении |
870 490 |
| Вес, не более, кг | 0,8 |
