Газоанализатор стационарный Сенсон-СВ-5021
Стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации...
Загрузка...В наличии много
от 49316 руб.RUB
Стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.
Область применения Сенсон-СВ-5021:
Газоанализаторы «Сенсон-СВ-5021» выпускаются во взрывозащищенном исполнении (d-оболочка). Область применения ГА – взрывоопасные зоны классов 1 и 2,в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
- в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
- на буровых и добывающих платформах,
- на перекачивающих станциях магистральных нефте- и газопроводов,
у резервуаров хранения нефти и нефтепродуктов, сжиженного газа; - на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
- на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
- на предприятиях пищевой промышленности;
- в очистных сооружениях;
- на предприятиях топливно-энергетического комплекса, котельных;
- в бортовых системах морских и речных судов;
- на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
- во множестве других приложений.
| Параметр | Значение |
| Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (δ) | см. табл. 2 РЭ |

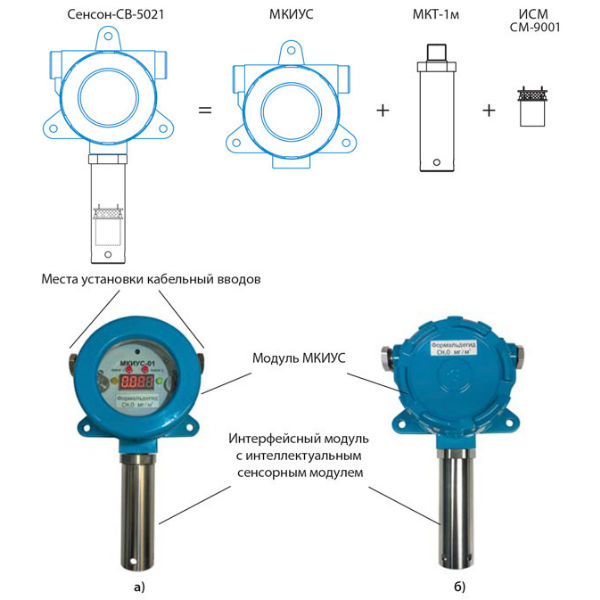

| Материалы корпуса: | |
| — модуль коммутации, управления и индикации | Алюминиевый сплав |
| — интерфейсный модуль | нержавеющая сталь |
| Время срабатывания сигнализации Т(0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора): | > 10 с |
| Кол-во газочувствительных сенсоров (зависит от модели прибора) | 1 |
| Срок службы сенсоров (среднестатистический) | до 3 лет |
| Габаритные размеры | 160 × 261 × 105 мм |
| Масса | не более 1,8 кг |
| Рабочий диапазон температур | –60…+50°С |
| Рабочий диапазон относительной влажности | До 95%, без конденсации влаги |
| Периодичность поверки | не реже 1 раз в 12 мес. |
| Уровень взрывозащиты | 1Ex d IIС T6 Gb |
| Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) | IP66 |
| Средний срок службы ГА | 10 лет |
| Типы сенсоров | Оптические, Полупроводниковые, Термокаталитические, Электрохимические |
| Управление звукосигнальным устройством | 3 В; 150 мВт |
| Выходные сигналы: | |
| — аналоговый | Токовая петля 4-20 мА |
| — цифровой | RS-485, протокол MODBUS RTU |
| — электронные реле «сухой контакт» | Нормально-разомкнутые / Нормально-замкнутое, 150 мА, до 27 В |
| Давление | От 84 до 120 кПа |
| Относительная влажность | До 95%, без конденсации влаги |
| Температура окружающей среды | –60…+50°С |
| Потребляемая электрическая мощность | ≥ 2,5 Вт |
| Напряжение электропитания: | |
| — Номинальное | 24 В постоянного тока |
| — Диапазон | 18–27 В постоянного тока |
| Кабельные вводы | Два кабельных ввода, подсоединительная резьба М20 × 1,5 |
Диапазон измерения:
| Измеряемый компонент | Диапазон измерений, концентрация измеряемого компонента | Пределы основной относительной погрешности δ % | |
| Наименование | Формула | ||
| Азота диоксид | NO2 | от 0,01 до 10 мг/м³ | ±25 |
| от 0,1 до 30 мг/м³ | ±15 | ||
| от 10 до 500 мг/м³ | ±10 | ||
| Аммиак | NH3 | от 0,01 до 10 мг/м³ | ±25 |
| от 0,1 до 200 мг/м³ | ±15 | ||
| от 10 до 1500 мг/м³ | ±10 | ||
| Азота оксид | NO | от 0,01 до 5 мг/м³ | ±25 |
| от 0,1 до 30 мг/м³ | ±15 | ||
| от 10 до 1000 мг/м³ | ±10 | ||
| Углеводороды | С2–С10 | от 50 до 3000 мг/м³ | ±25 |
| от 0,05 до 1 % об. д. | ±10 | ||
| Этанол | C2H5OH | от 50 до 5000 мг/м³ | ±25 |
| Водород | H2 | от 0,001 до 4 % об. д. | ±10 |
| Углерода диоксид | СО2 | от 100 до 2000 мг/м³ | ±20 |
| от 0,01 до 5 % об. д. | ±15 | ||
| от 1 до 100 % об. д. | ±10 | ||
| Кислород | 02 | от 0,01 – 1 % об. д. | ±10 |
| от 0,1 до 30 % об. д. | ±5 | ||
| от 1 до 100 % об. д. | ±1 | ||
| Углерода оксид | СО | от 0,01 до 10 мг/м³ | ±20 |
| от 0,1 до 300 мг/м³ | ±10 | ||
| от10 до 3000 мг/м³ | ±10 | ||
| Метанол | CH3OH | от 0,1 до 30 мг/м³ | ±20 |
| Метан | CH4 | от 0,001 до 1 % об. д. | ±10 |
| от 0,01 до 5 % об. д. | ±10 | ||
| от 1 до 100 % об. д. | ±5 | ||
| Пропан | C3H8 | от 0,001 до 2 % об. д. | ±10 |
| Серы диоксид | SO2 | от 0,01 до 3 мг/м³ | ±20 |
| от 1 до 300 мг/м³ | ±10 | ||
| Сероводород | H2S | от 0,01 до 3 мг/м³ | ±20 |
| от 0,1 до 30 мг/м³ | ±10 | ||
| от 1 до 200 мг/м³ | ±10 | ||
| Формальдегид | H2CO | от 0,1 до 30 мг/м³ | ±25 |
| Водород хлористый | HCl | от 0,01 до 30 мг/м³ | ±25 |
| Хлор | Cl2 | от 0,01 до 3 мг/м³ | ±20 |
| от 0,1 до 30 мг/м³ | ±10 | ||
| № | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора | |
|
Сенсон-СВ-5021 — ТЦВА.413735.021 — с индикатором и реле
|
|||||
| 1 | Сенсон-СВ-5021-С2Н5ОН |
C2H5OH
|
50–5000 мг/м3 | ТК | |
| 2 | Сенсон-СВ-5021-Сl2 |
CL2
|
0,1 – 30 мг/м3 | ЭХ | |
| 3 | Сенсон-СВ-5021-Н2СО |
H2CO
|
0,1 – 30 мг/м3 | ЭХ | |
| 4 | Сенсон-СВ-5021-СО |
СО
|
0,1 – 300 мг/м3 | ЭХ | |
| 5 | Сенсон-СВ-5021-СО2 |
СО2
|
0,01 – 5 % об | ОП | |
| 6 | Сенсон-СВ-5021-СН-ОП |
С2–С10
|
50 – 3000 мг/м3 | ОП | |
| 7 | Сенсон-СВ-5021-СН -ТК |
С2–С10
|
0,05 – 1 % об. | ТК | |
| 8 | Сенсон-СВ-5021-SО2 |
SO2
|
0,1 – 30 мг/м3 | ЭХ | |
| 9 | Сенсон-СВ-5021-Н2S |
H2S
|
0,1 – 30 мг/м3 | ЭХ | |
| 10 | Сенсон-СВ-5021-С3Н8 |
C3H8
|
0,001 – 2 % об. | ТК | |
| 11 | Сенсон-СВ-5021-СН3ОН |
CH3OH
|
0,1 – 30 мг/м3 | ЭХ | |
| 12 | Сенсон-СВ-5021-СН4-ОП |
CH4
|
1 – 100 % об. | ОП | |
| 13 | Сенсон-СВ-5021-СН4 -ТК |
CH4
|
0,01 – 5 % об. | ТК | |
| 14 | Сенсон-СВ-5021- О2 |
02
|
0,1 — 30% об. | ЭХ | |
| 15 | Сенсон-СВ-5021- НСl |
HCL
|
0,01 – 30 мг/м3 | ЭХ | |
| 16 | Сенсон-СВ-5021- Н2 -ЭХ |
H2
|
0,1 – 4 % об. | ЭХ | |
| 17 | Сенсон-СВ-5021- Н2 -ТК |
H2
|
0,1 – 4 % об. | ТК | |
| 18 | Сенсон-СВ-5021- NН3 |
NO2
|
0,1 – 200 мг/м3 | ЭХ | |
| 19 | Сенсон-СВ-5021- NО |
NO
|
0,1 – 30 мг/м3 | ЭХ | |
| 20 | Сенсон-СВ-5021- NО2 |
NO2
|
0,1 – 30 мг/м3 | ЭХ |
| Наименование | Наличие в комплекте поставки |
| Газоанализатор Сенсон-СВ | Входит в комплект поставки |
| Адаптер питания 0,5 А 220/12 В | Не входит в комплект поставки |
| Приспособление для поверки, комплект | Не входит в комплект поставки |
| Комплект для монтажа на стену: кронштейн, шайба и кольцо заземления | Не входит в комплект поставки |
| Преобразователь интерфейса RS-485-USB для связи с ПК | Не входит в комплект поставки |
| Преобразователь интерфейса UART-USB для связи с ПК | Не входит в комплект поставки |
| Выносной блок реле | Не входит в комплект поставки |
