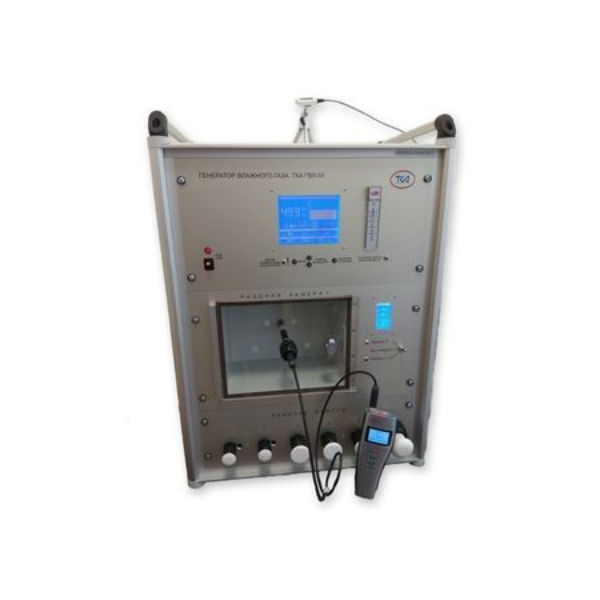

Генератор влажного газа ТКА-ГВЛ-03
Загрузка...
Генератор влажного газа модель ТКА-ГВЛ-03 предназначен для воспроизведения единицы относительной влажности в паровоздушных смесях при градуировке, калибровке и поверке средств измерений влажности.
Отличительная особенность: наличие встроенной камеры влажности объёмом 8,3 литра и шести цилиндрических встроенных камер влажности с диаметрами входных портов от 5 до 32 мм. За дополнительную плату мы осуществим доставку и отладку прибора на рабочем месте.
- 79819-20 в Госреестре средств измерений РФ
- Не включена стоимость пуско-наладочных работ и доставки
- Декларация ЕАЭС N RU Д-RU.НР15.В.03779/20 по 20.05.2025
- Код ТН ВЭД ЕАЭС 8419400009
- ТУ ЮСУК.16796024.002-19
Генераторы влажного газа для воспроизведения единицы относительной влажности в паровоздушных смесях при градуировке, калибровке и поверке средств измерений влажности.
Генераторы влажного газа ”ТКА-ГВЛ-03” могут применяться в качестве рабочих эталонов 2-го разряда согласно ГОСТ8.547-09.
Область применения ТКА-ГВЛ-03
Калибровка, градуировка и поверка измерителей относительной влажности, в испытательных лабораториях, в центрах стандартизации и метрологии, на производстве.
Нормативные документы
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов .
Программное обеспечение
Генераторы влажного газа имеют программное обеспечение:
1) встроенное – программа “RH Gen 01”, записанная в ППЗУ микроконтроллера прибора;
2) автономное – программа “ТКА RH Генератор” (по заказу) для установки на ПК под управлением ОС Microsoft Windows.
Встроенное ПО разработано изготовителем прибора для решения задач создания и поддержания паровоздушного потока с определенной относительной влажностью.
ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций отображения на индикаторе прибора результатов измерений влажности, а также их подготовки к считыванию внешним ПК.
Автономное ПО используется для решения следующих задач:
– отображения информации на дисплее ПК, а также сохранение в постоянном запоминающем устройстве данных генератора;
– просмотра сигналов датчиков и прочих диагностических параметров.
Влияние встроенного ПО учтено при нормировании метрологических характеристик генераторов.
Технические характеристики ТКА-ГВЛ-03:
| Диапазон воспроизведения относительной влажности воздуха | от 5 до 95 % |
Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности*
|
1,5 % отн. вл.
± 2,0 % отн. вл. |
| Дискретность задания относительной влажности | ± 1 отн. вл. |
| Количество рабочих камер | 7 |
| Диаметры зондов приборов, устанавливаемых в рабочие камеры | от 5 до 32 мм |
| Напряжение питания прибора | от 190 до 230 В, 50Гц |
| Потребляемая мощность (не более) | 50 |
| Срок службы, лет | 7 |
| Габаритные размеры (Длина х Ширина х Высота) (не более) | 570х440х790 мм |
| Масса (не более) | 50 кг |
*Пределы допускаемой погрешности воспроизведения относительной влажности от заданного значения.
В комплект поставки генератора влажного газа ТКА-ГВЛ-03: входит термогигрометр «Rotronic» модификации Hygropalm.
