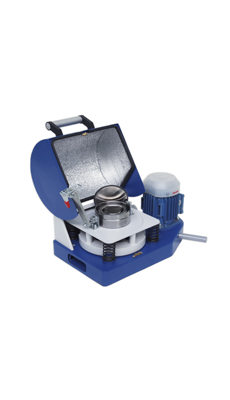

Истиратель вибрационный ИВ 1

Истиратель вибрационный ИВ 1 предназначен для измельчения проб материала до тонкодисперсного состояния в периодическом режиме.
Истиратель вибрационный (чашевый) – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, фармацевтической и химической.

Описание устройства

В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации  сжатия и сдвига.  Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

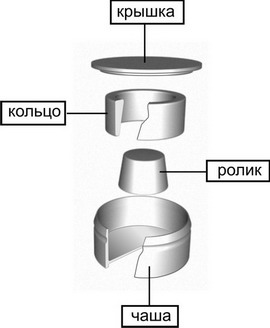

На плите через пружины смонтирована платформа с  закрепленным  на ней быстрозажимным устройством и чашей в сборе (состоящей из крышки, кольца,  ролика и непосредственно чаши). Вращение от электродвигателя передается через ременную передачу на приводной вал, который смонтирован на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к  колеблющимся  частям истирателя.

Принцип работы

Платформа истирателя вибрационного (вместе с закреплённой на ней чашей) совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик — по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а так же -между нижними торцами ролика, кольца и дном чаши, верхними торцами кольца, ролика и крышкой.

Примеры применения

Уголь, бетон, кирпич, стекло, керамика, ферросплавы, гранит, мрамор, известняк и  удобрения.

Достоинства:

• Форма ролика и кольца обеспечивают циркуляцию материала внутри чаши.
• Быстрозажимное устройство крепления чаши;
• Применение в приводе эластичной лепестковой муфты, снижающей уровень вибрации, передаваемый на опорную поверхность;

• Эффективная шумоизоляция.
