Главная Товары Контроль физических параметров Измерители электромагнитного поля Измеритель напряженности поля малогабаритный ИПМ-101М

Измеритель напряженности поля малогабаритный ИПМ-101М предназначен для контроля предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле.

Измеритель обеспечивает:

  • прямой отсчет измеряемых величин (В/м, мкВт/см2, А/м);
  • автоматическое определение типа подключенной АП;
  • автоматический учет частотных коэффициентов подключенной АП;
  • измерение напряженности поля методом измерения проекции вектора
  • напряженности поля на измерительную ось АП и трехортогональным методом при полной автоматизации процесса вычисления конечного значения измеряемой величины;
  • непрерывный контроль пользователем степени разряда батарей питания;
  • регулировку пользователем постоянной времени измерения

Измеритель предназначен для контроля предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле.

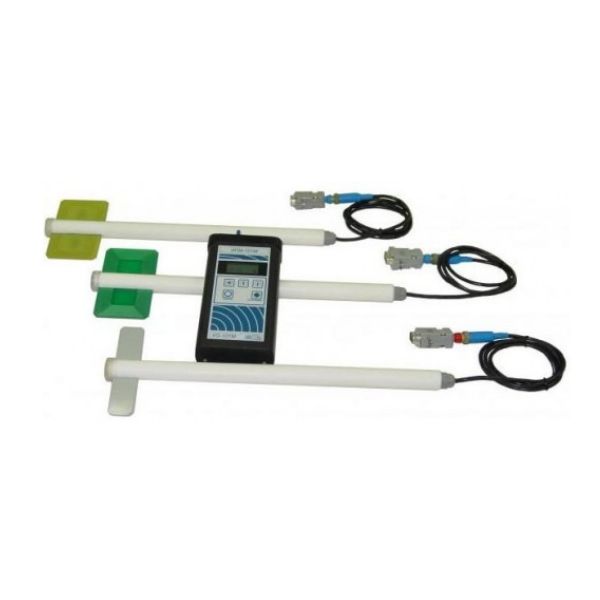

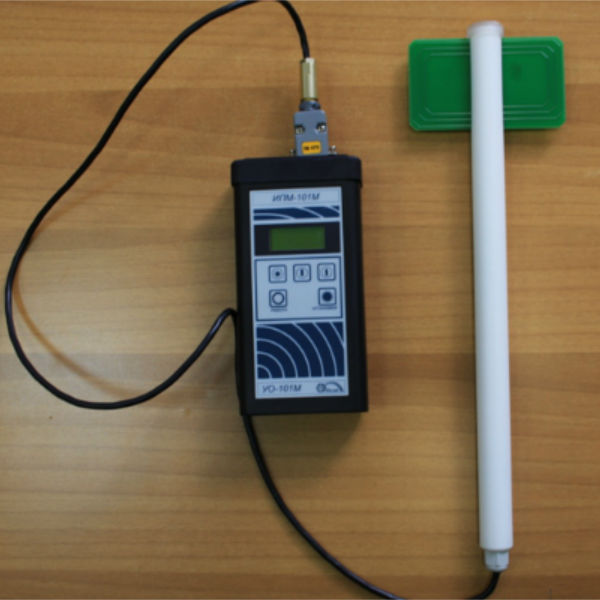

Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием и включает в себя:

  • антенны-преобразователи (АП) направленного приема,
  • устройство отсчетное микропроцессорное УО-101М
  • футляр для переноски.

Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, и преобразовании этого напряжения в сигнал постоянного тока. УО-101М обеспечивает преобразование сигнала в цифровой код, математическую обработку и отображение измеряемой величины на жидкокристаллическом индикаторе.

  • Для измерения напряженности электрического поля предназначены АП Е01 и Е02.
  • Для измерения напряженности магнитного поля предназначены АП  Н01 и Н02.

Измеритель в стандартном варианте поставки комплектуется АП Е01. Антенны Е02, Н01, Н02 поставляются по дополнительному заказу.

Диапазон частот и диапазон измерений:

Антена-преобразовательДиапазон частотДиапазон измерения
Е01 (электрическое поле):0.03..1200 МГц, 2.4..2.5 ГГц1..100 В/м
(0.25..2 500 мкВт/см2)
E02 (электрическое поле):0.03..1200 МГц, 2.4..2.5 ГГц5..500 В/м
(5..50 000 мкВт/см2)
H01 (магнитное поле):0.03..3 МГц0.5..50 А/м
H02 (магнитное поле):1..50 МГц0.1..10 А/м
Погрешность в диапазоне измерения:20..40%
Дополнительная погрешность при отклонении температуры окружающего воздуха от 20 ºС, не превышает*:0,6%*
*Примечание. Погрешность не превышает указанных значений при расстоянии от проводящих тел до точки измерения более 0.2 м (для АП  Е02 более 0.05 м)

Условия эксплуатации:

Температура окружающего воздуха:от +5 до +40ºС
Влажность:до 90%
Атмосферное давление:630..795 мм.рт.ст.
Источник питания:3 батареи по 1,5 В
Время непрерывной работы в автономном режиме без замены элементов питания, не менее:30 ч (15 ч при включенной подсветке индикатора)

Габариты составных частей измерителя, не более:

АП  Е01, Е02, Н01 и Н02:350х110х25 мм3
Устройство отсчетное УО-101М:160х80х32 мм3
Футляр с составными частями измерителя:440х390х90 мм3

Масса составных частей измерителя, не более:

АП  Е01, Е02, Н01 и Н020,2 кг
устройство отсчетное УО-101М0,5 кг
футляр с составными частями измерителя2.5 кг
ИПМ-101М/1а94 056 руб.
ИПМ-101М/2а129 744 руб.
ИПМ-101М/3а165 432 руб.
ИПМ-101М/4а201 120 руб.
