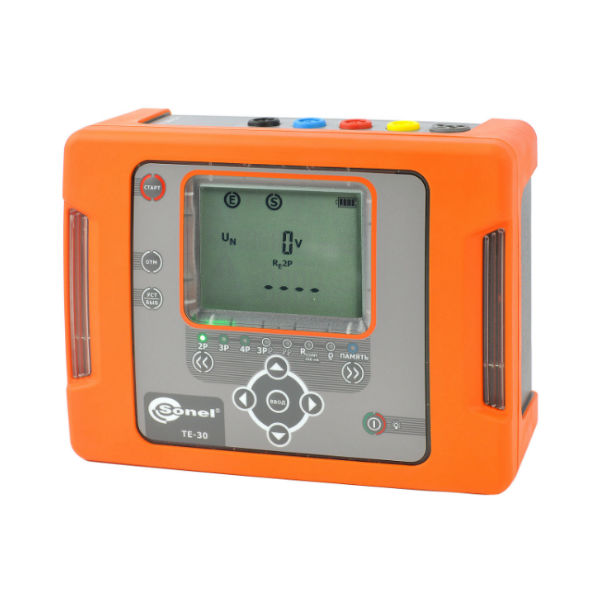

Измеритель параметров заземляющих устройств ТЕ-30
TE-30 — портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так...
Загрузка...
53340 руб.RUB
TE-30 — портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов. Прибор произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C.
В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
Основные характеристики ТЕ-30:
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов.;
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- Измерение сопротивления ЗУ по двухполюсной схеме 2Р (проверка целостности цепи)
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- высокая помехоустойчивость;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя») или внешнего аккумулятора;
- сохранение результатов измерений в память и передача данных на ПК;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
- рабочий диапазон температур от -20°C до +50°C
| Диапазон | Разрешение | Погрешность основная | |
| Измерение напряжении помех UN (RMS) | |||
| Частота fN 45…65 Гц Частота измерения – минимум два измерения в секунду |
|||
| 0…100 В | 1 В | ± (10% и. в. + 1 е. м. р.) | |
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | |||
| Диапазон измерения согласно IEC 61557-4: 0,13 Ом…1999 Ом | |||
| 0,00…9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) | |
| 10,0…99,9 Ом | 0,1 Ом | ||
| 100…1999 Ом | 1 Ом | ||
| Измерение сопротивления заземляющих устройств (3p, 4p) | |||
| Диапазон измерения согласно IEC 61557-5: 0,53 Ом…9999 кОм (для 50 В) | |||
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) | |||
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления заземляющих устройств методом двух клещей | |||
| 0,00…19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) | |
| 20,0…149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) | |
| Измерение удельного сопротивления грунта | |||
| Измерение согласно методу Веннера, ρ = 2πLRE | |||
| 0,0…199,9⋅м | 0,1 Ом⋅м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. | |
| 200…1999 Ом⋅м | 1 Ом⋅м | ||
| 2,00…19,99 кОм⋅м | 0,01 кОм⋅м | ||
| 20,0…99,9 кОм⋅м | 0,1 кОм⋅м | ||
| 100…999 кОм⋅м | 1 кОм⋅м | ||
| Расстояние между измерительными зондами (L): 1…50м | |||
| Измерение сопротивления измерительных зондов | |||
| 0…999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. | |
| 1,00…9,99 кОм | 1 кОм | ||
| 10,0…19,9 кОм | 0,1 кОм | ||
| Дополнительные технические характеристики | |||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | ||
| Категория безопасности | III 300В согласно EN 61010-1 | ||
| Степень защиты корпуса PN-EN 60529 | IP65 | ||
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | ||
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | ||
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц | ||
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом | ||
| Измерительное напряжение для 3p, 4p | 25 или 50 В | ||
| Измерительный ток 3p, 4p | >200 мA | ||
| Максимальное сопротивление измерительных зондов | 20 кОм | ||
| Индикация тока помех (клещи) | ≤0,5 мA | ||
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц | ||
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) | ||
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) | ||
| Длительность измерения сопротивления для метода 2p | <4 секунд | ||
| Длительность измерения для остальных методов | <8 секунд | ||
| Габаритные размеры | 200 x 150 x 74 мм | ||
| Масса измерителя | приблизительно 1,2 кг | ||
| Рабочая температура | -20..+50°C | ||
| Температура зарядки аккумуляторов | +10..+40°C | ||
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Стандартная комплектация:
- Зажим «Крокодил» изолированный черный K01 — 1 шт.
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 — 1 шт.
- Зонд измерительный для забивки в грунт 30 см — 2 шт
- Зонд острый с разъемом «банан» красный — 1 шт
- Кабель последовательного интерфейса USB — 1 шт
- Кабель сетевой — 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный — 1 шт
- Провод измерительный 2,2 м с разъемами «банан» черный — 1 шт
- Провод измерительный 25 м на катушке с разъемами «банан» красный — 1 шт
- Провод измерительный 50 м на катушке с разъемами «банан» желтый — 1 шт
- Футляр L10 -1 шт
Дополнительная комплектация:
- Зажим специальный типа «струбцина» с разъемом «банан»
- Зонд измерительный для забивки в грунт 80 см
- Катушка для намотки измерительного провода
- Клещи измерительные C-3
- Клещи передающие N-1
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ
- Протоколы 2.0»
- Футляр для двух зондов 80 см
