Измеритель плотности тепловых потоков ИТП-МГ4.03/Х(II) «Поток»
Загрузка...
Утвержден тип средства измерения.
Внесен в Госреестр РФ под № 42424-15.
Внесен в Госреестры Казахстана, Беларуси.
ИТП-МГ4.03/Х(II) «Поток» (где Х — общее количество измерительных каналов) предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.
Приборы позволяют измерять температуру воздуха внутри и снаружи помещения, а также измерять плотность тепловых потоков.

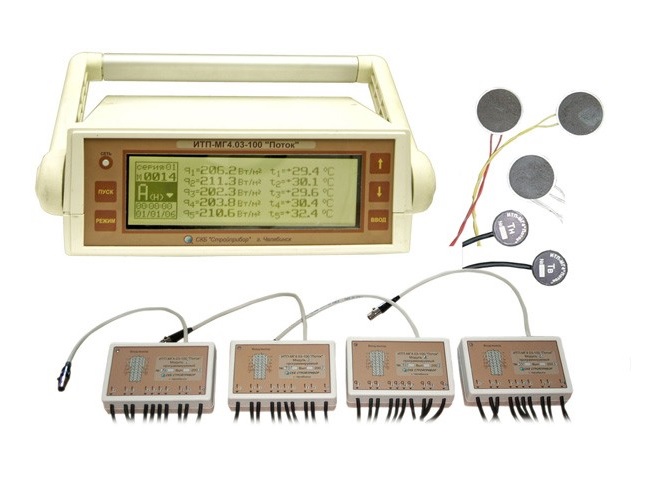

Прибор состоит из программируемых десятиканальных неавтономных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект прибора может входить до десяти модулей различного назначения.
Прибор обеспечивает выполнение измерений одновременно по всем измерительным каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.
Питание — сеть ~220В/50Гц, бесперебойное питание — аккумулятор 12В/1,3А-Ч.
Измеритель плотности тепловых потоков ИТП-МГ4.03/Х(II) «Поток» характеристики:
| Диапазон измерения плотности тепловых потоков, Вт/м2 | 10…999 | |
| Диапазон измерения температуры, С | -50…+100 | |
| Пределы допускаемой основной относительной погрешности измерения плотности тепловых потоков, % |
±6 | |
| Пределы допускаемой основной абсолютной погрешности измерения температуры (в диапазоне -30…+80°С), °С |
±0.2 | |
| Объем архивируемой информации, значений | 5000 на канал | |
| Общее количество измерительных каналов | 10…100 | |
| Количество измерительных каналов модуля: | Конфигурация по заказу | |
| — канал теплового потока | от 1 до 10 | |
| — канал температуры | от 1 до 10 | |
| Длительность наблюдений (режим самописца), час | 1…400 | |
| Интервал измерений (режим самописца), мин | 1…180 | |
| Габаритные размеры, мм: | ||
| — электронного блока | 250x180x85 | |
| — модуля | 120x75x35 | |
| — преобразователя теплового потока | 10×52, Ø27х2 | |
| — преобразователя температуры (контактный) | Ø12х4 | |
| Масса прибора с одним модулем, не более, кг | 2,2 | |
Измеритель плотности тепловых потоков ИТП-МГ4.03/Х(II) «Поток» комплект поставки:
- электронный блок,
- модули с преобразователями теплового потока и температуры,
- упаковочный кейс,
- паста теплопроводная,
- кабели связи с ПК,
- CD с программным обеспечением,
- руководство по эксплуатации.
