Главная Товары Приборы поиска подземных коммуникаций Кабелеискатели Кабелеискатель Успех КБИ-309М (морозоустойчивый)

Кабелеискатель «Успех КБИ-309М» предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.

Рекомендуемые области применения Успех КБИ-309М

  • Электро- и теплоэнергетика
  • Коммунальное хозяйство
  • Нефтегазовая отрасль
  • Геодезия
  • Связь
  • МЧС
  • Строительство
  • Другие отрасли

Возможности Успех КБИ-309М

  • Определение положения подземных коммуникаций.
  • Измерение глубины залегания и силы тока в коммуникации.
  • Одновременная работа со встроенными и внешними датчиками.
  • Выбор кабеля из пучка с использованием внешнего датчика.
  • Поиск дефектов коммуникаций.

Особенности Успех КБИ-309М

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим Трасса Режим Трасса



В режиме «График» на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.

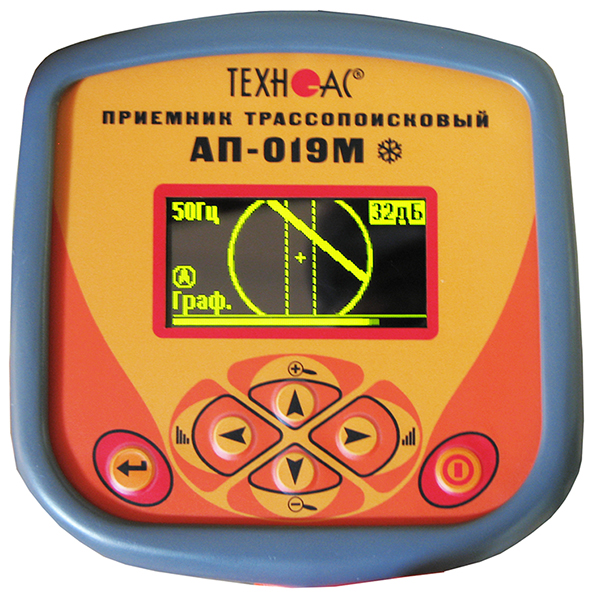

Режим График



Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.

Режим «График+» — при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).

Режим График+



Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

Меню на двух языках (русский и английский).

Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

OLED — индикатор (индикатор на базе технологий органических светоизлучающих диодов — Organic Led-emitted diodes).

В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.

Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент у силения электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое — для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) — для «Графиков».
  • Автоматическое или ручное (по выбору) — для режима «2 частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0….9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001….9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого»
Индицируемые параметры
  • 2D визуализация положения трассы относительно прибора
  • глубина залегания трассы
  • ток в коммуникации
  • графики уровня сигнала с датчиков
  • параметры настройки и управления
Звуковая индикация Встроенный излучатель:
— синтезированный звук ЧМ
— звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда после 30 мин
Диапазон температур эксплуатации / хранения -30…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,1 кг

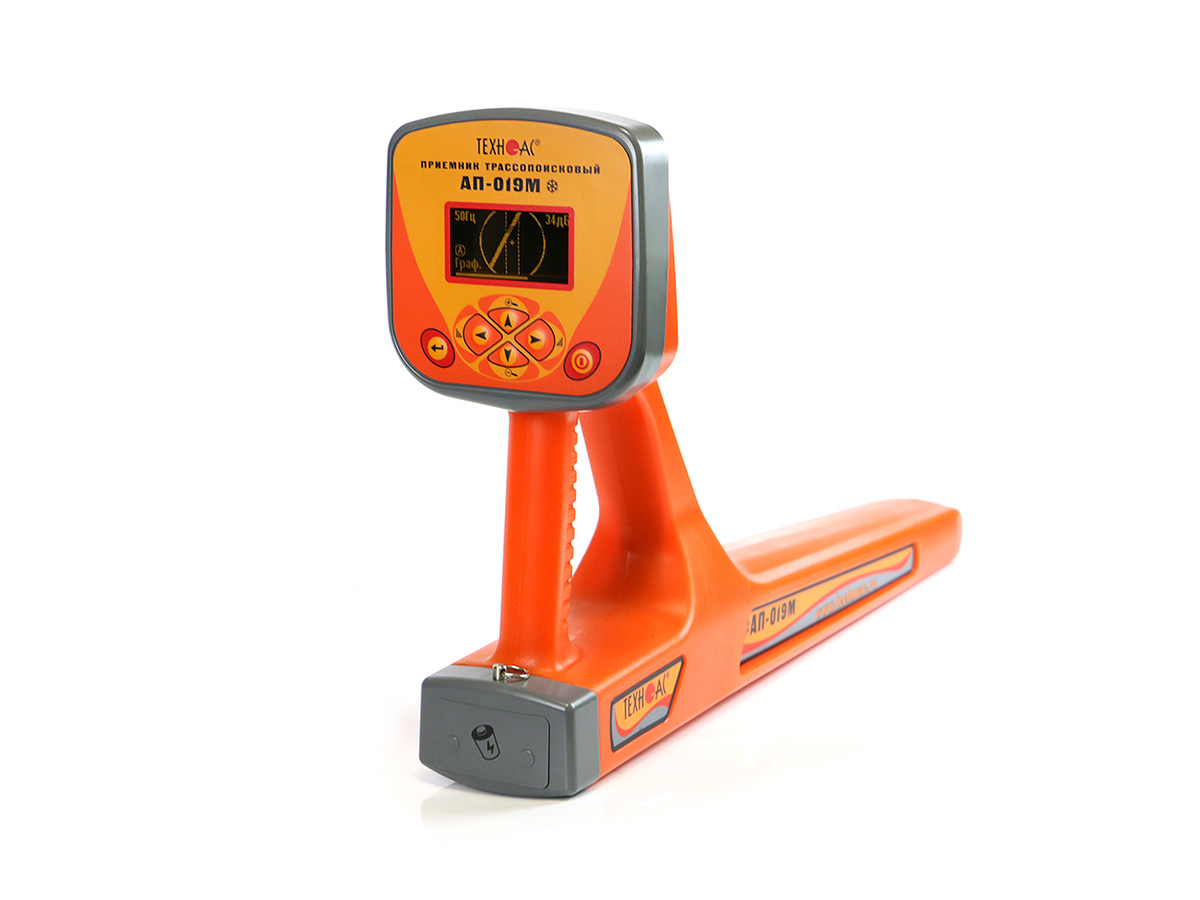

  • Приемник «АП-019М»
  • Батарейки
  • Кабель для подключения внешнего аккумулятора

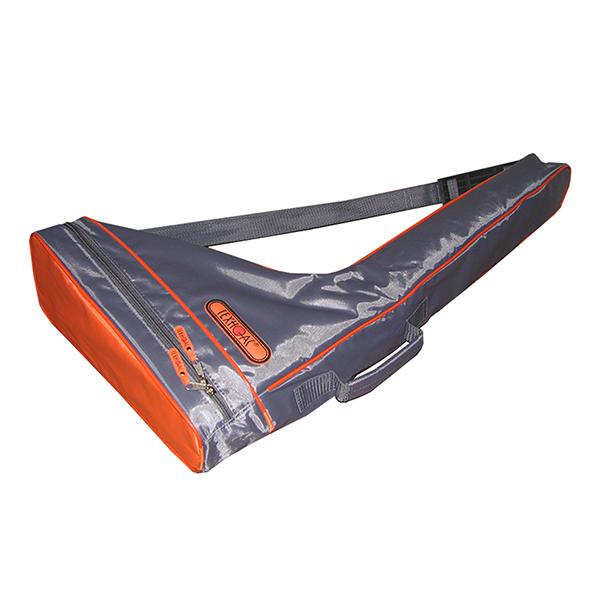

  • Сумка для приемника
  • Чехол солнцезащитный
  • Руководство по эксплуатации кабелеискателя «Успех КБИ-309М»
  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110»
  • Накладная рамка «НР-117»
  • Внешний аккумулятор
  • Наушники (по специальному заказу).
