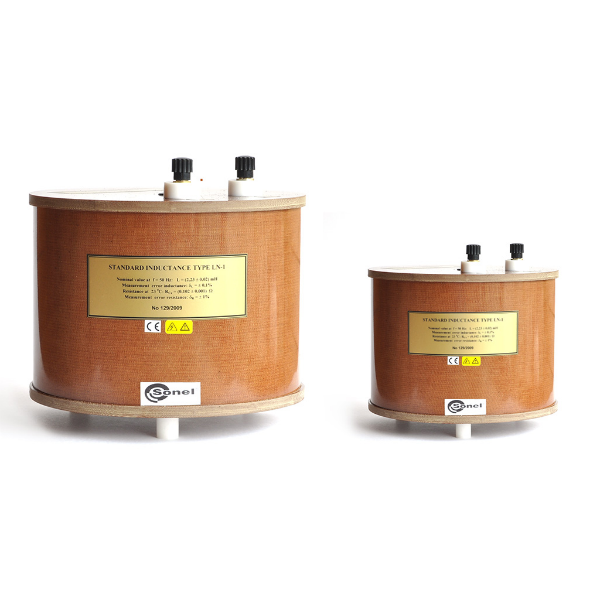

Катушки индуктивности силовой цепи эталонные LN-1
Загрузка...
Катушки индуктивности LN-1 обеспечивают воспроизведение индуктивности с номи- налами из ряда: 0,35 мГн; 1,1 мГн; 2,2 мГн с кратковременным (до 40 мс) пропусканием токов до 280 А. Используются в качестве меры реактивного сопротивления с целью имитации угла сдвига фаз между током и напряжением в петле короткого замыкания при напряжении 220/380 В переменного тока частотой 50 Гц.
Катушки индуктивности применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MZC, MPI и других по параметрам: реактивное и полное сопротивление цепей «фаза-нуль», «фаза-фаза», «фаза-защитный проводник». Характеристики катушек индуктивности допускают их применение для поверки измерителей петли короткого замыкания всех производителей.
| Номинальное значение индуктивности, мГн | 0,35; 1,1; 2,2 |
| Номинальное активное сопротивление при частоте 50 Гц, мОм |
30; 60; 100 |
| Пределы допускаемой основной погрешности Определение действительного значения: |
|
| индуктивности, % | ± 0,05 |
| активного сопротивления, мОм | ± 0,1 |
| Максимальный ток, А, при U = 220В: | |
| кратковременный T = 30 мс | 260 |
| долговременный T = 30 с | 10 |
| Время измерения, не более, мс | 40 |
| Время остывания, не менее, с | 20 |
| Измерительное напряжение, В | 220; 380 |
| Электрическая прочность изоляции, не менее, кВ | 1,5 |
| Сопротивление изоляции, не менее, ГОм | 1 |
| Рабочие условия применения: | |
| температура окружающего воздуха, ºС | 20 ± 2 |
| относительная влажность, не более, % | 80 |
| Температура хранения, ºС | 0 — 40 |
| Габаритные размеры, мм: | |
| LN-1 0,35 | диаметр 150 х 225 |
| LN-1 1,1 | диаметр 170 х 225 |
| LN-1 2,2 | диаметр 205 х 235 |
| Масса, кг: | |
| LN-1 0,35 | 2 |
| LN-1 1,1 | 4 |
| LN-1 2,2 | 6 |
- Мера LN-1 — 1 шт.;
- Руководство по эксплуатации — 1 экз.;
- Паспорт — 1 экз.
