В ходе выполнения процедуры магнитопорошковой дефектоскопии используется специальный прибор магнитометр имаг 400ц. С его помощью оператор имеет возможность отслеживать процесс намагничивания, контролировать протекание процесса, своевременно вносить поправки.

Магнитометры

Название магнитометры определяет обширную группу приборов, при помощи которых выполняется измерение, контроль исследование различных характеристик магнитных полей и свойств разнообразных материалов. Для определения каждой конкретной характеристики используются различные узкоспециализированные приборы:

  • тесламетры определяют магнитную индукцию;
  • градиентометры оценивают градиент магнитного поля;
  • вебеметры – магнитный поток;
  • мю-метры фиксируют величину магнитной проницаемости и так далее.

Прибор имаг 400ц предназначен для измерения напряженности магнитного поля, хотя может оценивать и некоторые другие параметры.

Области применения магнитометров весьма различны. В зависимости от модели и определяемой характеристики их используют в навигации, геологии, археологии и других областях науки и промышленности. Разумеется, востребованы они при проведении неразрушающего контроля: для оценки остаточных магнитных полей, контроля уровня размагничивания объектов, подвергавшихся магнитным методам исследований.

Назначение магнитометраимаг 400ц

Каждая модель этого обширного класса приборов имеет определенный функционал, предназначена для решения конкретных задач. Покупая в интернет-магазине pribori24.ruизмеритель напряженности имаг 400ц обязательно обратитесь за помощью к нашему менеджеру. Опытный, знающий специалист подробно расскажет об особенностях устройства, объяснит правила его использования, поможет подобрать оптимальный вариант.

Измеритель имаг 400ц может работать в непрерывном или импульсном режиме, измеряя:

  • напряженность постоянного магнитного поля;
  • амплитудное (максимальное) значение напряженности переменного поля промышленных частот;
  • амплитудное (максимальное) значение характеристики поля однократного магнитного импульса;
  • нормальную и тангенциальную составляющие напряженности поля, наведенного на поверхности изделия, подвергающегося магнитопорошковой дефектоскопии.

Прибор сожжет использовать для оценки магнитного поля возникающего при воздействии на объект тока любой природы.

Принцип действия

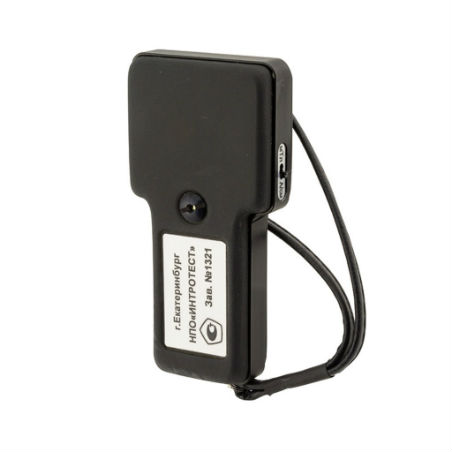

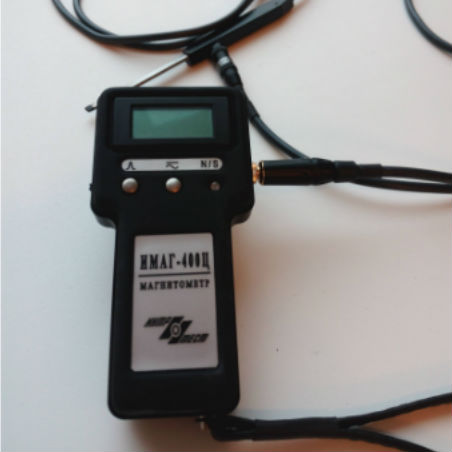

Принцип действия измерителя напряженности магнитного поляоснован на использовании эффекта Холла.  Не зависимо от производителя имаг 400ц состоит из двух основных элементов: электронного блока и преобразователя. Они соединяются между собой при помощи кабеля, длина которого может достигать 0,8 м.

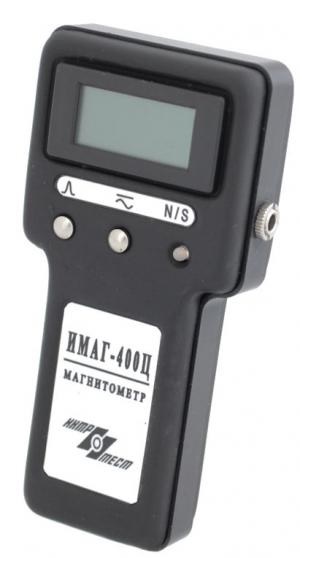

На лицевой панели электронного блока находятся:

  • жидкокристаллический дисплей;
  • кнопка режима прямого измерения;
  • кнопка включения импульсного режима;
  • двухцветный индикатор полярности поля.

Для старта достаточно нажать на одну из кнопок включения режимов. Преобразователь Холла подключается к разъему, расположенному на боковой поверхности блока. На противоположной стороне находится переключатель шкалы (размерности) в единицах которой будет отображаться на экране результат мТл — А/см.

Прочный надежный корпус защищает конструкцию от механического воздействия, влажности, температурных перепадов (4 группа исполнения по ГОСТ 22261). Питание осуществляется от батареек типа «Корунд», которые устанавливаются во внутренний батарейный отсек.

Комплектация прибора

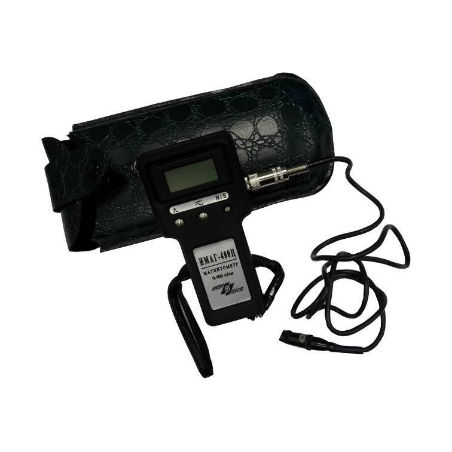

Небольшие размеры (110х55х25 мм), маленький вес (0,2 кг) измерителя напряженности магнитного поля имаг 400ц, четкий и контрастный дисплей, эргономичная форма делают его удобным в использовании. Так как управляется прибор всего несколькими кнопками, то для освоения работы с ним пользователю не нужны специальные знания, практические навыки. Это современный прибор, воплощающий множество возможностей, способный решать различные задачи. В комплект поставки входят все основные элементы,из которых состоит устройство:

  • электронный блок;
  • преобразователь Холла (с кабелем);
  • батарея;
  • оправка крепления преобразователя;
  • футляр для хранения и транспортировки.

Дополнительно мы предлагаем приобрести и другие аксессуары для имаг 400ц: цена возрастет незначительно, а вы получите возможность решать более сложные, нестандартные задачи:

  • щелевой адаптер, для проведения диагностики в труднодоступных местах;
  • КОМП-2 – контрольный образец магнитного поля, позволяющий ежедневно проводить диагностику работоспособности измерителя.

Имаг 400ц интротест, также как и устройство других производителей, не только прост в использовании, но и обладает большим рабочим ресурсом.

Измеритель напряженности магнитного поля ИМАГ-400Ц предназначен для контроля режимов намагничивания в процессе магнитопорошковой дефектоскопии. Может использоваться также для других магнитных измерений. В непрерывном режиме позволяет измерять величину постоянного поля или амплитудное значение напряженности переменного и пульсирующего поля. В импульсном режиме позволяет измерять максимальное значение однократного импульса поля.

Магнитометр ИМАГ-400Ц характеристики:

Диапазон измерений, А/м (мТл) 1-700 (0,1-88)
Разрешение измерителя (значение единицы младшего разряда), А/м (А/см) 100 (1)
Предел допускаемого значения абсолютной погрешности, А/м
Предел допускаемого значения абсолютной погрешности, А/см
±(0,03*Н + 200)±(0,03*Н + 2,0), где Н — измеряемая величина
Рабочее напряжение питания измерителя от батареи 6F22, В 6 — 9
Потребляемый ток, мА, не более 12
Габаритные размеры, мм, не более 110х55х25
Масса измерителя с батареей питания, кг, не более 0,2
Средняя наработка на отказ, ч, не менее 5000
Среднее время восстановления работоспособного состояния,мин, не более 60
Установленный срок службы до списания, лет, не менее 8

Магнитометр ИМАГ-400Ц комплект поставки:

  • Электронный блок измерителя напряженности магнитного поля ИМАГ-400Ц
  • Преобразователь Холла с соединительным кабелем
  • Батарея 6F22
  • Руководство по эксплуатации РЭ 422289-001-20872624-2003
  • Футляр
  • Оправка для закрепления преобразователя в соленоиде
