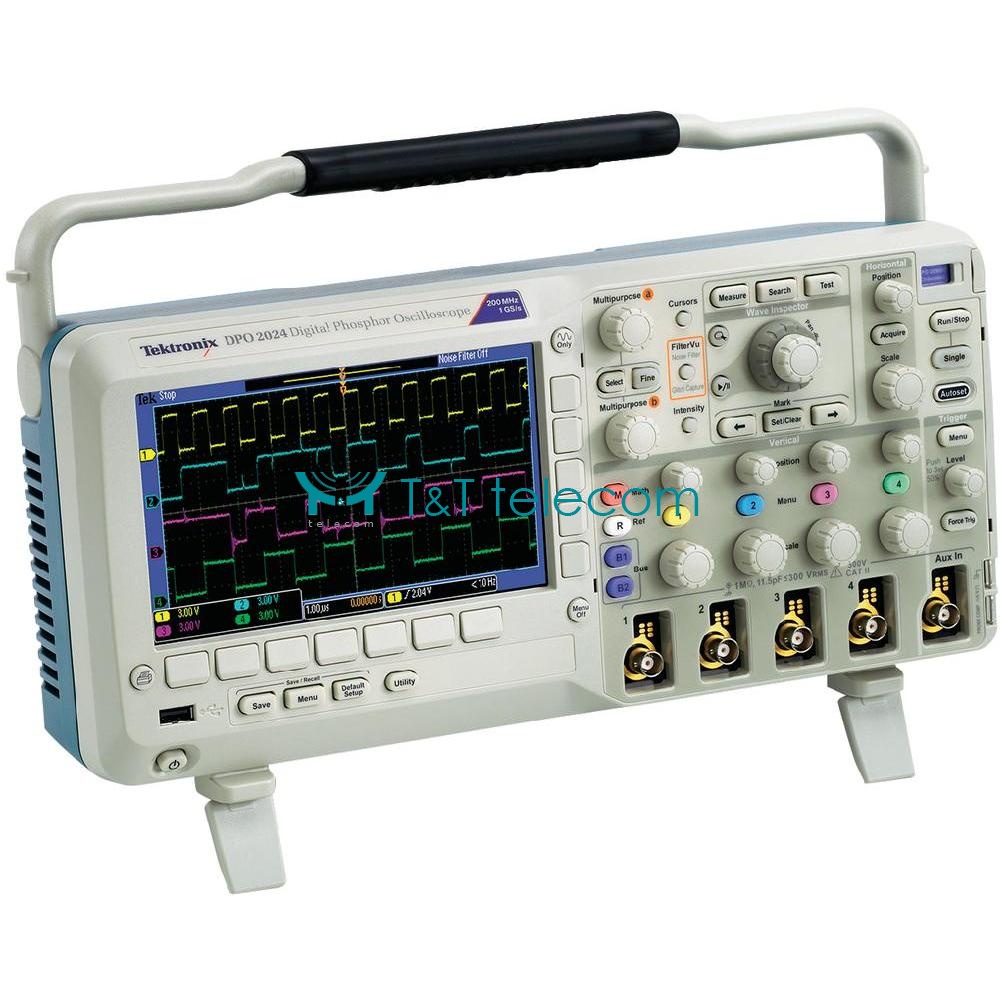

ОСЦИЛЛОГРАФ TEKTRONIX DPO2022B

Осциллограф смешанных сигналов.

Осциллографы серии имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.

Возможности и преимущества

  •  Модели с полосой пропускания 100 МГц и 200 МГц
  •  2 или 4 аналоговых канала
  •  16 цифровых каналов
  •  Частота дискретизации до 1 Гвыб./с по всем каналам
  •  Длина записи 1 млн. отсчетов по всем каналам
  •  Максимальная скорость захвата 5000 осциллограмм в секунду
  •  Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование

Простота использования

  •  Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
  •  Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
  •  29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов
  •  Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения
  •  7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей
  •  Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг

Возможности подключения

  •  Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
  •  Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
  •  Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)

Дополнительные возможности по запуску и анализу сигналов последовательных шин

  •  Опции автоматического запуска, декодирования и поиска для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Разработка и анализ устройств со смешанными сигналами

  •  Автоматический запуск, декодирование и поиск для сигналов параллельных шин
  •  Многоканальный запуск по времени установки и удержания

Обнаружение — Скорость захвата сигнала на уровне 5 000 осциллограмм в секунду максимально повышает вероятность обнаружения кратковременных глитчей и других редко происходящих событий.

Захват — Запуск по определённому пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, гарантирует быстрый захват представляющего интерес события.

Поиск — Декодирование данных шины I2C с отображением результатов поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность при навигации и просмотре данных.

Анализ — Быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик разрабатываемого устройства.

Принадлежности, входящие в комплект поставки

  •  Один пассивный пробник на каждый аналоговый канал (PP0200 200 МГц зонд для 100 и 200 моделей МГц, 100 МГц TPP0100 зонд на 70 МГц моделей)
  •  Установка и Руководство по безопасности и переводе на передней панели Overlay
  • Документация CD
  •  OpenChoice ® Desktop Software
  •  Системы качества ISO9001 регистрации
  •  Шнур питания

Дополнительные принадлежности

Несимметричный активный пробник, 1,5 ГГц TekVPI™
Необходим внешний адаптер питания TekVPI
 TAP1500
Дифференциальный пробник,500 МГц TekVPI™ 42 В
Необходим внешний адаптер питания TekVPI Пробники терминированы сопротивлением 50 Ом,
но осциллограф автоматически пересчитывает эту нагрузку на 1 МОм
 TDP0500
Токовый пробник  TCP0020
Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц. Необходим внешний адаптер питания TekVPI  TCP0030
Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. Необходим внешний адаптер питания TekVPI  TCP0150
Токовый пробник  TCP2020
Усилители для системы измерения тока
Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC
 TCPA300/400
Датчик тока для TCPA300, 50 A,от 0 до 50 МГц  TCP305
Датчик тока для TCPA400, 500 A,от 0 до 2 МГц  TCP404XL
Высоковольтный пассивный пробник  P5100A
Щуп дифференциальный  TMDP0200
Щуп дифференциальный  THDP0200
Щуп дифференциальный  THDP0100
Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x
Необходим внешний адаптер питания TekVPI; Необходим адаптер TPA-BNC
 ADA400A
Дополнительный порт Ethernet (10/100Base-T) и выход видеосигнала.  DPO2CONN
Переходник с TekVPI на TekProbe BNC. Необходим внешний адаптер питания TekVPI  TPA-BNC
Импульсный генератор TekVPI. Необходим внешний адаптер питания TekVPI  TEK-DPG
Калибровочное крепежное приспособление  067-1686-xx
Набор проводов для цифрового пробника (каналов)  119-7465-xx
Переходник с GPIB на USB  TEK-USB-488
Мягкая сумка для переноски и защитная крышка передней панели  ACD2000
Защитная крышка передней панели  200-5045-xx
Чемодан для переноски  HCTEK4321
Комплект для монтажа в стойку
Без выдвижных полозьев
 RMD2000
