PAT-806 система контроля токов утечки и параметров безопасности электрических приборов
Загрузка...

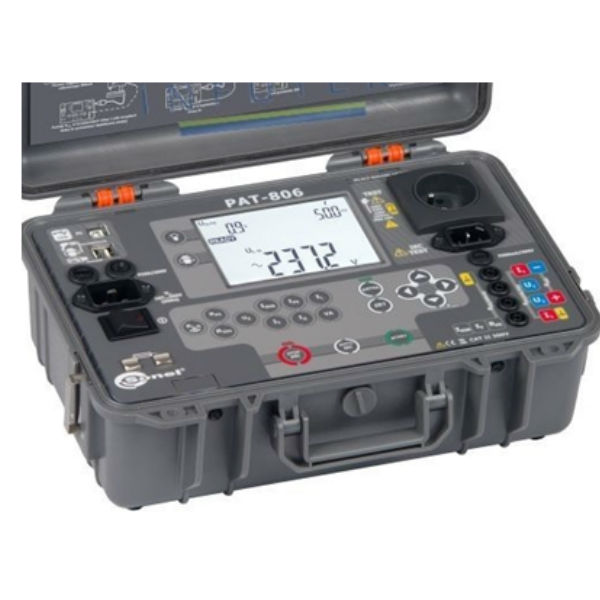

Измеритель параметров электробезопасности PAT-806 разработан для проверки исправности и анализа безопасности электрооборудования и его соответствия эксплуатационным стандартам. Прибор измеряет такие показатели безопасности эксплуатации оборудования как сопротивление изоляции, сопротивление защитных проводников, мощность, ток утечки, непрерывность соединения.
Область применения PAT-806
Измеритель параметров электробезопасности PAT-806 может применяться в различных областях промышленности и энергетики, специалистами, в чью сферу ответственности входит обеспечение безопасной работы электрооборудования.
Особенности прибора PAT-806

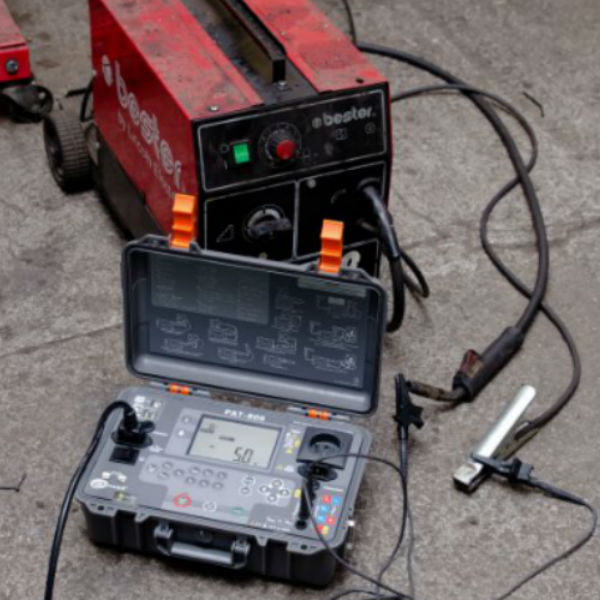

- Измерение параметров оборудования дуговой сварки (PN-EN 60974-4):
- Измерение номинального напряжения сварочного аппарата без нагрузки;
- Измерение тока утечки сварочной цепи;
- Измерение первичного тока утечки;
- Измерения сопротивления защитного провода током 200 мА, 10 А, 25 А (I класс защиты);
- Измерение замещенного тока утечки;
- Измерение тока утечки PE;
- Измерение дифференциального тока утечки;
- Измерение тока утечки прикосновения;
- Измерение мощности;
- Измерение тока потребления;
- Тест кабелей IEC;
- Тест предохранителя (переменное напряжение 4 … 8, макс. Ток 5 мА);
- Проверка сопротивления цепи L-N;
- Измерение напряжения и частоты сети;
- Автоматический выбор диапазона измерения;
- 990 ячеек памяти для хранения результатов измерений и USB подключение к ПК;
- Профессиональное ПО для обработки данных;
- Возможность подключения сканера штрих-кода и принтера;
- Поддержка карт памяти;
- Большой дисплей с подсветкой;
Технические характеристики:
Измерение напряжения Un (r.m.s.)
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,5 … 170,0 В | 0,1 В | ±(2,5% и.в. + 5 е.м.р.) |
Примечание: верхний предел установлен в диапазоне 5,0 … 170,0 В с разрешением 1В
Измерение напряжения Up (пик.)
| Диапазон отображения | Разрешение | Основная погрешность |
| 5,0 … 240,0 В | 0,1 В | ±(2,5% и.в. + 5 е.м.р.) |
Примечание: верхний предел установлен в диапазоне 5,0 … 240,0 В с разрешением 1В
Измерение тока утечки сварочной цепи IL
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,0 … 14,99 мА | 0,01 мА | ±(5% и.в. + 5 е.м.р.) |
Примечание:
- диапазон измерения тока в соответствии с используемой системой, согласно PN-EN 60974
- верхний предел установлен в диапазоне 0,10 мА… 14,90 мА с разрешением 0,1 мА
- время измерения установлено в диапазоне: 3 … 6 секунд с разрешением 1с
- используеься схема согласно стандарту PN-EN 60974-4
Измерение сопротивления провода заземления
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 0,99 Ом | 0,01 Ом | ±(4% и.в. + 2 е.м.р.) |
| 1,00 … 19,99 Ом | ±(4% и.в. + 3 е.м.р.) |
Примечание:
- верхний предел в диапазоне: 10 мОм … 1,99 мОм с разрешением 0,01 Ом
- измерительный ток: ≥200 мА для R = 0,2 … 1,99 Ом
- регулируемое время измерения 1 … 60 секунд с разрешением 1 с и режим CONT (непрерывное измерение)
Измерение сопротивления провода заземления I = 10 А (только I класс защиты)
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 999 мОм | 1 мОм | ±(3% и.в. + 4 е.м.р.) |
| 1,00 … 1,99 Ом | 0,01 Ом | ±(3% и.в. + 40 е.м.р)* |
* для двухпроводного измерения
Примечание:
- выходное напряжение без нагрузки < 12 В AC
- измерительный ток ≥10 А для R ≤ 0,5 Ом
- регулируемое время измерения 1 .. 60 секунд с разрешением 1 с
Измерение сопротивления провода заземления I = 25 А (I класс защиты)
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 999 мОм | 1 мОм | ±(3% и.в. + 40 е.м.р)* |
| 1,00 … 1,99 Ом | 0,01 Ом |
* для двухпроводного измерения
Примечание:
- измерительный ток ≥25 А для R ≤ 0,2 Ом
- регулируемое время измерения 1 .. 60 секунд с разрешением 1 с
Измерение сопротивления цепи L-N
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 999 мОм | 1 Ом | ±(5% и.в. + 5 е.м.р.) |
| 1,00 … 4,99 кОм | 0,01 кОм |
Примечание:
- напряжение измерения: 4 … 8 В AC
- максимальный ток короткого замыкания: 5 мА
Измерение тока утечки PE и дифференциального тока утечки
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 3,99 мА | 0,01 мА | ±(5% и.в. + 2 е.м.р.) |
| 4,00 … 19,9 Ом | 0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 … 9,99 мА с разрешением 0,01 мА / 0,1 мА
- регулируемое время измерения: непрерывное (CONT) или 4 — 60 сек. с разрешением 1 с
- в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
- диапазон измерения тока 40 Гц … 100 кГц (для тока утечки PE) или 20 Гц … 100 кГц (для дифференциального тока)
Измерение замещенного тока утечки
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 3,99 мА | 0,01 мА | ±(5% и.в. + 2 е.м.р.) |
| 4,00 … 19,9 Ом | 0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 … 9,99 мА с разрешением 0,01 мА / 0,1 мА
- регулируемое время измерения: непрерывное (CONT) или 1 — 60 сек. с разрешением 1 с
- Напряжение холостого хода 25 … 50 В
Измерение тока утечки прикосновения
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,000 … 4,999 мА | 0,001 мА | ±(5% и.в. + 3 е.м.р.) |
Примечание:
- диапазон предела измерения: 0,01 … 9,99 мА с разрешением 0,01 мА / 0,1 мА
- регулируемое время измерения: непрерывное (CONT) или 1 — 60 сек. с разрешением 1 с
Измерение мощности S
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 999 ВА | 1 ВА | ±(5% и.в. + 3 е.м.р.) |
| 1 … 3,99 кВА | 0,01 кВА |
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 — 60 сек. с разрешением 1 с
Измерение тока потребления
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 … 15,99 А | 0,01 А | ±(2% и.в. + 3 е.м.р.) |
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 — 60 сек. с разрешением 1 с
Измерение частоты сети
| Диапазон отображения | Разрешение | Основная погрешность |
| 45,0 … 55,0 Гц | 0,1 Гц | ±(2% и.в. + 2 е.м.р.) |
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 — 60 сек. с разрешением 1 с
Измерение сопротивления изоляции
| Un | Диапазон отображения | Разрешение | Основная погрешность |
| 100 В | 0 … 1999 кОм | 1 кОм | ±(5% и.в. + 8 е.м.р.) |
| 2,0 … 19,99 МОм | 0,01 МОм | ||
| 20,0 … 99,9 МОм | 0,1 МОм | ||
| 250 В | 0 … 1999 кОм | 1 кОм | |
| 2,0 … 19,99 МОм | 0,01 МОм | ||
| 20,0 … 199,9 МОм | 0,1 МОм | ||
| 500 В | 0 … 1999 кОм | 1 кОм | |
| 2,0 … 19,99 МОм | 0,01 МОм | ||
| 20,0 … 599,9 МОм | 0,1 МОм |
Примечание:
- диапазон предела измерения: 0,01 … 9,9 МОм с разрешением 0,1 МОм
- время измерения: непрерывное (Court) или от 3 с до 4 мин. c разрешением 1 с
- автоматический разряд емкости тестируемого объекта после завершения измерения
- защита от попытки измерения объектов под напряжением
- максимальный выходной ток 1,4 мА
Дополнительные функции измерителя:
- Автоматический выбор диапазона измерения;
- 990 ячеек памяти результатов измерения, с возможностью их передачи на компьютер через порт USB или печати;
- Профессиональное программное обеспечение для обработки данных и создания отчетов;
- Возможность подключения сканера штрих-кода и принтера;
- Поддержка портативных накопителей флэш-памяти;
- Большой, легко читаемый дисплей с подсветкой;
- Эргономичная работа с прибором.
Электробезопасность:
- изделие соответствует требованиям по электромагнитной совместимости — согласно стандартам PN-EN 61326-1:2009 и PN-EN 61326-2-2:2006;
- тип изоляции — согласно PN-EN 61010-1 и IEC 61557;
- степень защиты корпуса по PN-EN 60529 — IP40.
Остальные технические характеристики:
- питание измерителя — 187…265 В, 50 Гц;
- ток нагрузки — макс. 16 A (230 В);
- память результатов измерений — 990 ячеек;
- передача данных в компьютер — по USB;
- размеры — 330 x 235 x 120 мм;
- масса измерителя — около 4,75 кг.
Номинальные условия эксплуатации:
- рабочая температура — 0…+40 °C;
- температура хранения — -20…+70 °C;
- влажность — 20…80%.

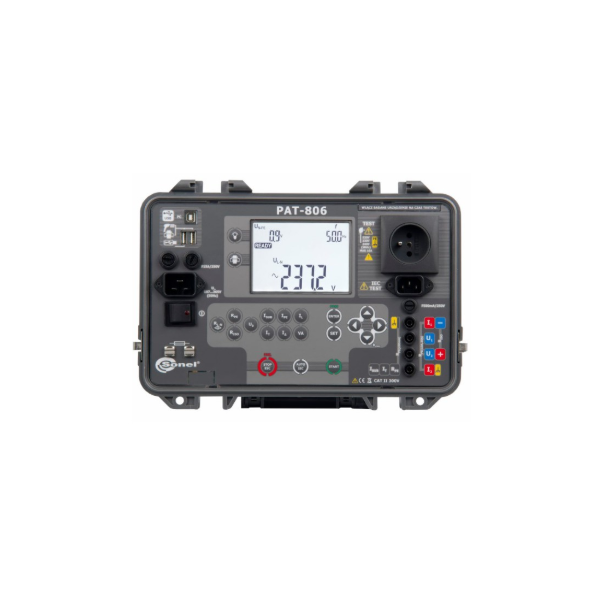

| 1. | Измеритель PAT-806 |
|---|---|
| 2. | Кабель питания |
| 3. | Измерительный щуп 1 кВ черный |
| 4. | Измерительный провод с наконечниками «банан» черный 1,2 м — 2,5 мм2 |
| 5. | Кабель USB |
| 6. | Предохранитель 0314 015юVXP 15 А 250 В AC 6,3 x 32 мм LIttlefuse |
| 7. | Сумка-L5 |
| 8. | Руководство по эксплуатации |
| 9. | Программа Sonel Reader |
