Главная Товары Ультразвуковой контроль Преобразователи ультразвуковые Преобразователь AN2540Bxx наклонный совмещенный притертый

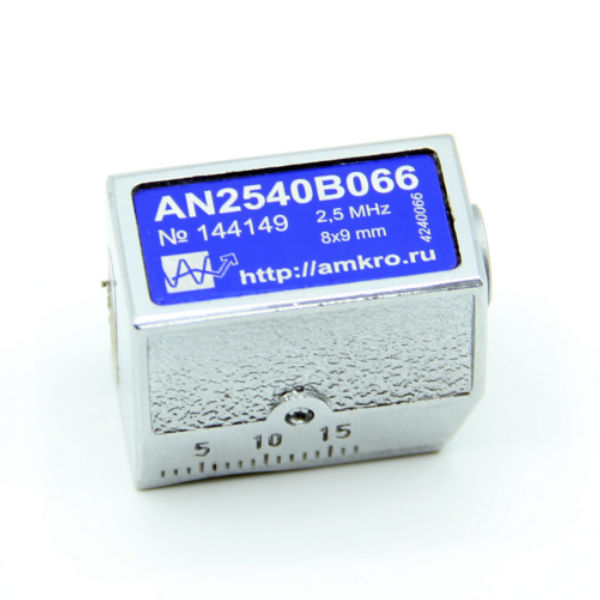

Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 2,5 МГц, угол ввода в сталь 40 град. Выполняются с притиркой под определенный диаметр гиба. Также используются для выявления продольных дефектов труб указанного диаметра.

Обозначение AN2540Bxx, где:

  • AN -тип корпуса и конструкции;
  • 25 — частота 2,5 МГц
  • 40 -угол ввода УЗ колебаний 40 градусов (для стали марки 20)
  • B — (bending) обозначение направления притирки (поперек направления излучения колебаний)
  • xx — диаметр притирки.

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсеуказаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

  • Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
  • Тип контактный, наклонный, совмещенный, поперечных волн
  • Направление притирки поперек направления излучения УЗ колебаний
  • Диаметр притирки любой по заказу
  • Угол ввода ультразвуковых колебаний в сталь 20 40 °
  • Обозначение по ГОСТ П121-2,5-40-ДХХ (где XX — диаметр кривизны поверхности)
  • Номинальная частота преобразователя 2,5 МГц ± 10%
  • Тип излучаемых волн поперечные
  • Размер пьезокерамического элемента 8х9 мм
  • Размер контактной поверхности (до притирки) 13х24 мм
  • Материал призмы орстекло
  • Разъем подключения Lemo 00.250
  • Встроенный согласующий элемент индуктивность
  • Материал корпуса латунь с гальваническим покрытием
  • Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм

Вариант поставки:

  • AN2540B066 (с диаметром 66 мм)
  • AN2540B076 (с диаметром 76 мм)
  • AN2540B089 (с диаметром 89 мм)
  • AN2540B108 (с диаметром 108 мм)
  • AN2540B114 (с диаметром 114 мм)
  • AN2540B133 (с диаметром 133 мм)
  • AN2540B159 (с диаметром 159 мм)
  • AN2540B219 (с диаметром 219 мм)
  • AN2540B273 (с диаметром 273 мм)
  • AN2540B325 (с диаметром 325 мм)
