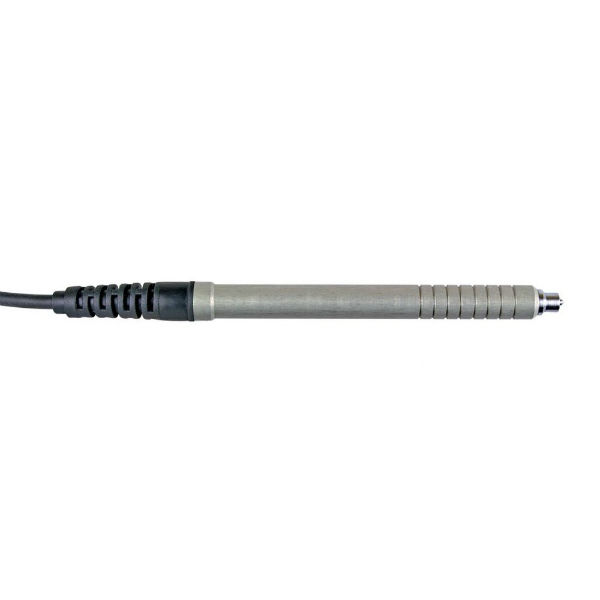

Преобразователь ИД0
Измерение толщины гальванических и других неферромагнитных покрытий на малоразмерных деталях (с малыми радиусами кривизны поверхности) и в труднодоступных местах сложнопрофильных стальных...
Загрузка...В наличии много
20280 руб.RUB
Измерение толщины гальванических и других неферромагнитных покрытий на малоразмерных деталях (с малыми радиусами кривизны поверхности) и в труднодоступных местах сложнопрофильных стальных изделий.
- преобразователь «карандашного» типа с диаметром зоны измерения менее 3 мм;
- компенсация влияния угла наклона к контролируемой поверхности при измерениях;
- практически не истираемая контактная поверхность и устойчивость к воздействию химических веществ гальванических производств;
- имеет исполнение для контроля покрытий на внутренних поверхностях отверстий (ИД0/90) диаметром более 20 мм и пазов шириной более 4 мм;
- возможность измерения толщины никелевых покрытий на неферромагнитных основаниях.
| Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам толщин | Габариты, мм |
| ИД0 | 0-300 мкм | ≤ ± (0,01T+1) мкм | Ø 9×115 |
| ИД0/90 | Ø 20х127 | ||
| ИД1 (с насадками) | 0-300 мкм | ≤ ± (0,01T+1) мкм | Ø 9×65 |
| ИД1 (0-0,3 мм) | 0-300 мкм | ≤ ± (0,01T+1) мкм | Ø 9×65 |
| ИД1 (0-2 мм) | 0-2000 мкм | 0–1500 мкм: ≤± (0,015T+1) мкм 1500–2000 мкм: ≤±0,02T |
|
| ИД2 | 0-3000 мкм | 0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T |
Ø 9×65 |
| ИД2-mini | Ø 9×65 | ||
| ИД3 | 0-6 мм | 0–5 мм: ≤±(0,015T+0,005) мм 5–6 мм: ≤±0,02T |
Ø 19×83 |
| ИД4 | 0-8 мм | 0–6 мм: ≤±(0,015T +0,01) мм 6–8 мм: ≤±0,02T |
Ø 15×49 |
| ИД5 | 0-10 мм | 1–8 мм: ≤± (0,015T+0,01) мм 8–10 мм: ≤±0,02T |
Ø 23×58 |
