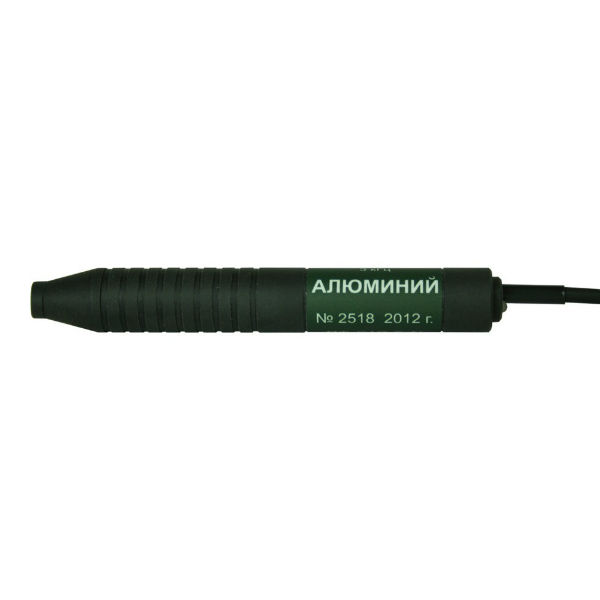

Специализированный экранированный преобразователь для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под бездефектным листом металла из алюминиевого сплава. Как частный случай, обнаружение трещин в обшивке планера, развивающихся от заклепки в листе металла второго слоя под бездефектным листом металла.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF:

   ПX
Тип преобразователя

ПФ
 – Преобразователь фазовый абсолютный.
ПА – Преобразователь амплитудный абсолютный.
ПАД – Преобразователь амплитудный дифференциальный.
   YY
Назначение преобразователя
  • ОН– Общего Назначения;
  • Г1– Г-образный с удлиненной трубкой;
  • Г2– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ– «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3– специализированные преобразователи, вариант 1, 2 и 3;
  • ПР– проходной;
  • ТЛ– «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3– для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС– «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
   ZZ
Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)
     Э – чувствительный элемент Экранированный.
   FF
Вариант исполнения преобразователя в серии
  • Fe– ферромагнитные стали и чугуны;
  • Al– алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti– титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu– медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики ПФ-ГТ-6э-Al:

Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения
Диапазон отстройки от зазора, мм

Минимальный обнаруживаемый дефект Контрольный образец
ПФ-ГТ-6э-Al ПФ-Г2ГТ-6э-Al Алюминиевые и другие сплавы
σ = 8÷24 МСм/м
7 3 кГц 0÷0,5 Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм. СОП-205



  • преобразователь;
  • паспорт;
  • запасные защитные колпачки — 2 шт.;
  • упаковка.
