Главная Товары Дефектоскопы Преобразователи для дефектоскопов Преобразователи AM5065Jxx наклонные совмещенные притертые

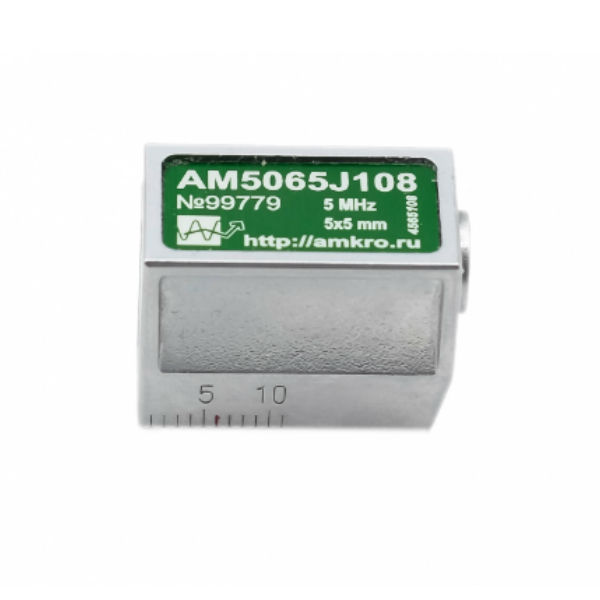

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 65 град. Выполняются с притиркой под определенный диаметр трубы.Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение AM5065Jxx, где:

  • AM -тип корпуса и конструкции;
  • 50 — частота 5,0 МГц
  • 65 — угол ввода УЗ колебаний 65 градусов (для стали марки 20)
  • J — (joint) обозначение направления притирки (вдоль направления излучения колебаний)
  • xx — диаметр притирки.

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсеуказаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

  • Тип: контактный, наклонный, совмещенный, поперечных волн
  • Направление притирки: вдоль направления излучения УЗ колебаний
  • Диаметр притирки любой по заказу
  • Угол ввода ультразвуковых колебаний в сталь 20: 65 °
  • Обозначение по ГОСТ П121-5-65-M-ДХХ (где XX — диаметр кривизны поверхности)
  • Номинальная частота преобразователя 5,0 МГц ± 10%
  • Тип излучаемых волн поперечные
  • Размер пьезокерамического элемента 5х5 мм
  • Размер контактной поверхности (до притирки) 13х23 мм
  • Материал призмы орстекло
  • Разъем подключения Lemo 00.250
  • Встроенный согласующий элемент индуктивность
  • Материал корпуса латунь с гальваническим покрытием
  • Габаритные размеры (ШхДхВ) 15 х 24 х 17,5 мм
  • AM5065J032 (с диаметром 32мм)
  • AM5065J038 (с диаметром 38мм)
  • AM5065J042 (с диаметром 42мм)
  • AM5065J045 (с диаметром 45мм)
  • AM5065J048 (с диаметром 48мм)
  • AM5065J057 (с диаметром 57мм)
  • AM5065J060 (с диаметром 60мм)
  • AM5065J076 (с диаметром 76мм)
  • AM5065J089 (с диаметром 89мм)
  • AM5065J108 (с диаметром 108мм)
  • AM5065J114 (с диаметром 114мм)
  • AM5065J133 (с диаметром 133мм)
  • AM5065J159 (с диаметром 159мм).
