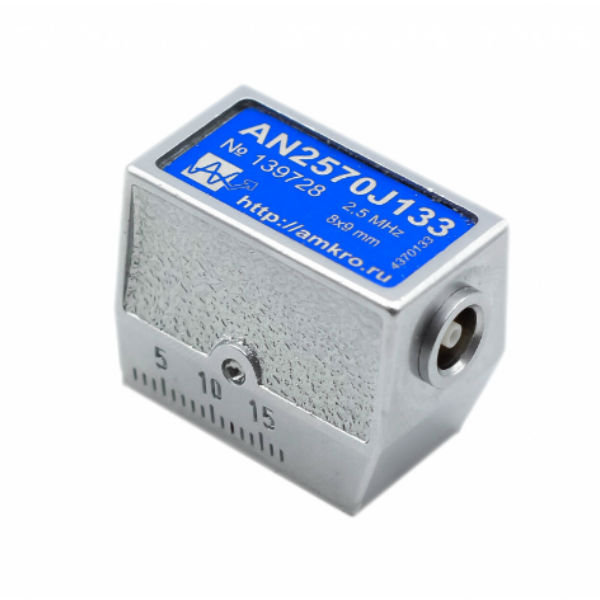

Главная Товары Ультразвуковой контроль Преобразователи ультразвуковые Преобразователи AN2570Jxx наклонные совмещенные притертые

Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 70 град. Выполняются с притиркой под определенный диаметр трубы. Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение AN2570Jxx, где:

  • AN -тип корпуса и конструкции;
  • 25 — частота 2,5 МГц
  • 70 — угол ввода УЗ колебаний 70 градусов (для стали марки 20)
  • J — (joint) обозначение направления притирки (вдоль направления излучения колебаний)
  • xx — диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

  • Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
  • Тип контактный, наклонный, совмещенный, поперечных волн
  • Направление притирки вдоль направления излучения УЗ колебаний
  • Диаметр притирки любой по заказу
  • Угол ввода ультразвуковых колебаний в сталь 20 70 °
  • Обозначение по ГОСТ П121-2,5-70-ДХХ (где XX — диаметр кривизны поверхности)
  • Номинальная частота преобразователя 2,5 МГц ± 10%
  • Тип излучаемых волн поперечные
  • Размер пьезокерамического элемента 8х9 мм
  • Размер контактной поверхности (до притирки) 13х24 мм
  • Материал призмы орстекло
  • Разъем подключения Lemo 00.250
  • Встроенный согласующий элемент индуктивность
  • Материал корпуса латунь с гальваническим покрытием
  • Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм
  • AN2570J066 (с диаметром 66мм)
  • AN2570J084 (с диаметром 84мм)
  • AN2570J0108 (с диаметром 108мм)
  • AN2570J0133 (с диаметром 133мм)
  • AN2570J0159 (с диаметром 159мм)
  • AN2570J0219 (с диаметром 219мм)
  • AN2570J0273 (с диаметром 273мм)
  • AN2570J0325 (с диаметром 325мм).
